Installatiehandleiding
Inbouwvarianten gaskookveld
Draaischakelaar GAS411/421/641/951
Gecombineerde inbouw
De vlakke gecombineerde inbouw wordt beschreven in het document 1014383. Daarvoor is een tussenprofielset H63789 nodig.
Elektrische aansluiting
Elektrische aansluitingen moeten door vakkundig personeel en overeenkomstig de richtlijnen en normen voor laag-
spanningsinstallaties alsook overeenkomstig de bepalingen van de plaatselijke energiebedrijven worden uitgevoerd.
Een stekkerklaar toestel mag uitsluitend op een volgens de voorschriften geïnstalleerd stopcontact met randaarde worden
aangesloten. In huishoudelijke installaties dient een voor alle polen geschikte netscheidingsinrichting met een contactopening
van 3 mm geïnstalleerd te worden. Schakelaars, stekkerinrichtingen, aardlekschakelaars en smeltveiligheden die na de instal-
latie van het toestel vrij toegankelijk zijn en de leiding op alle polen scheiden, gelden als betrouwbare scheiders. Een correcte
aarding en gescheiden geïnstalleerde nul- en aardkabels zorgen voor een veilige en storingsvrije werking. Na de inbouw mo-
gen spanningvoerende onderdelen en bedrijfsgeïsoleerde kabels niet aangeraakt kunnen worden. Oude installaties controle-
ren.
▸
Informatie over de benodigde netspanning, het stroomtype en de zekering vindt u op het typeplaatje.
De aansluitkabel heeft ofwel een stekker of drie draden.
Plug-in-toestellen moeten via een gemakkelijk toegankelijk stopcontact worden aangesloten.
Toestellen met open draden moeten door een erkend elektricien via aansluitkast volgens de plaatselijke voorschriften worden aange-
sloten.

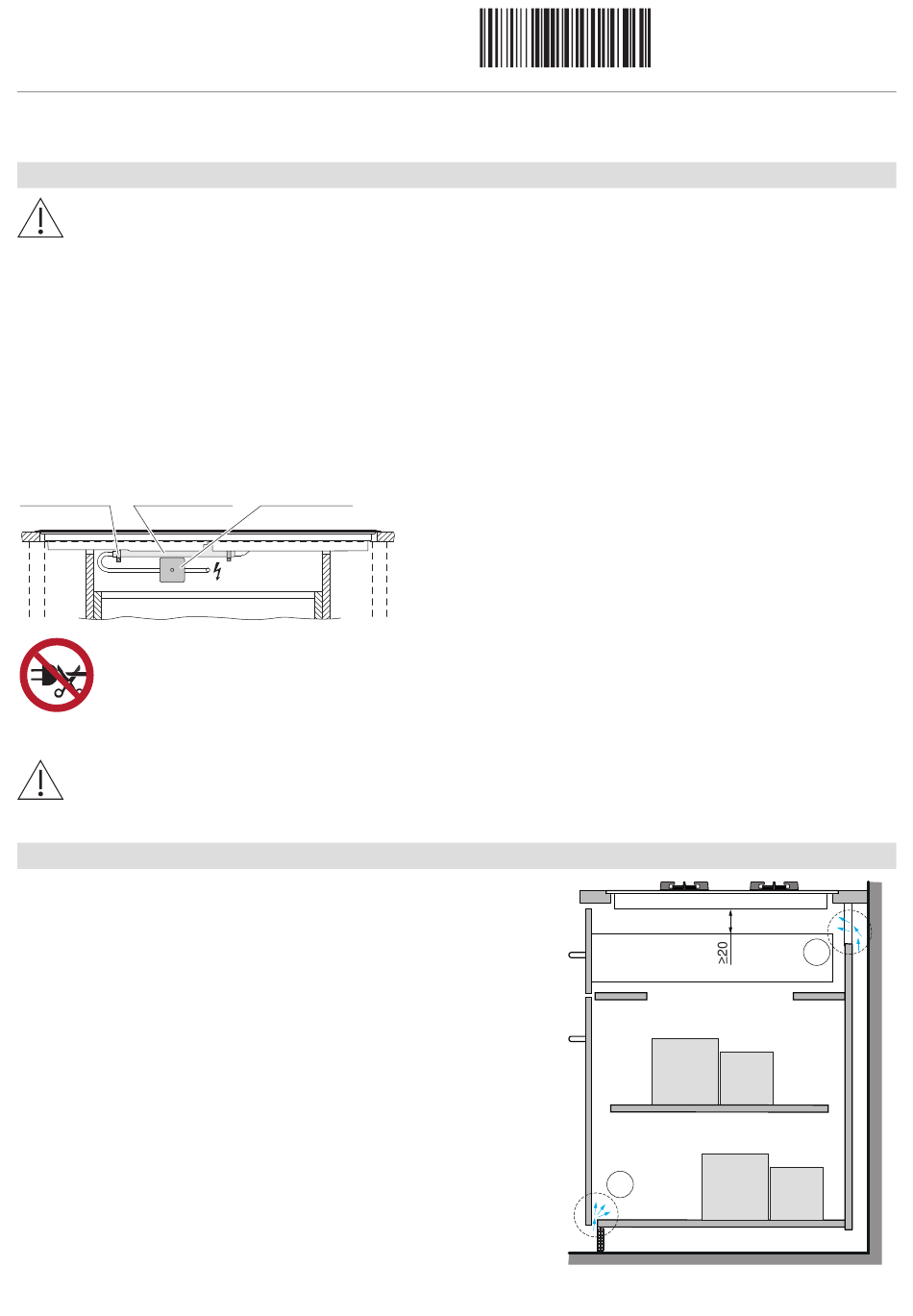

Slangbeugel
Installatiebuis
De stekker mag niet worden afgeknipt.
Foutmelding U400
Foutieve aansluiting:
Op de connector voor de neutrale geleider werd een poolgeleider aangesloten of de spanning is te hoog.
▸
Haal het toestel snel van de netstroom!
Ventilatie
Voor een minimale ventilatie moet onder het toestel een ruimte van ≥ 20 mm
zijn.
A
De achterzijde van de ondergebouwde kast moet bij de werkbladuit-
sparing open zijn om een voortdurende luchtcirculatie via ventila-
tiegleuven te garanderen. De lucht moet van buiten het meubel worden
aangezogen en binnen het meubel vrij kunnen circuleren tot aan het
kookveld. De onderste sokkel mag niet hermetisch worden afgesloten.
Hiervoor kan een schaduwvoeg bij de afschermkap van de sokkel of
een ventilatierooster worden gebruikt.
B
Als alternatief kan de luchtcirculatie binnen het meubel via een verbor-
gen toevoer van verse lucht worden gegarandeerd. Om ervoor te zor-
gen dat er genoeg koude lucht kan worden aangezogen, moet een
voortdurende luchtcirculatie tot buiten het meubel worden gegaran-
deerd. De lucht moet van buiten het meubel worden aangezogen en
binnen het meubel vrij kunnen circuleren tot aan het kookveld. Dien-
overeenkomstig mag de onderste dubbele schuiflade het meubel niet
hermetisch afsluiten.
Aansluitdoos
1009443-13
B
5
1009443-13
14-11-2024
A
