D501MER / D501MERES / D501MERC / M501MER / S503MER / S503MERC

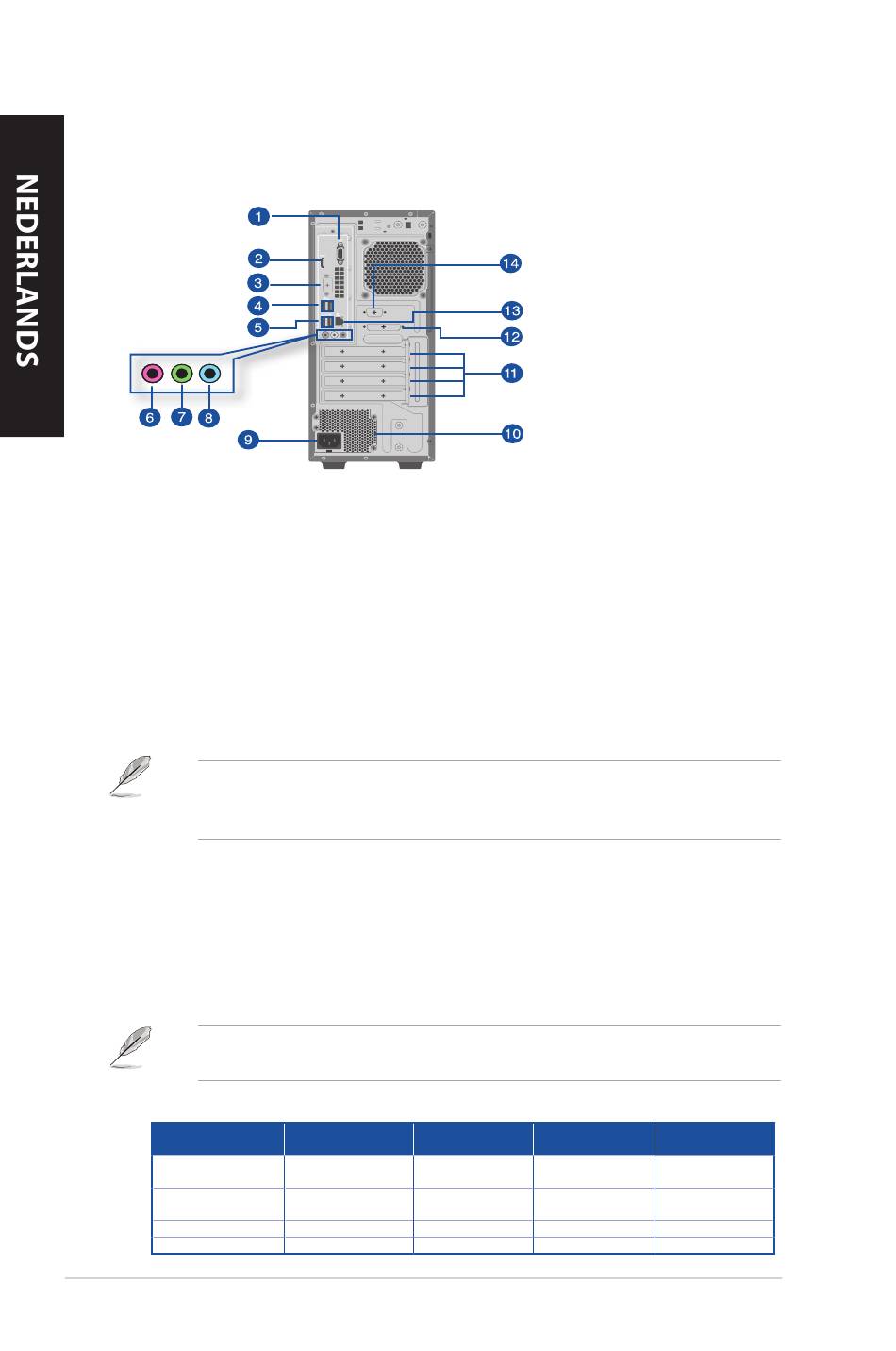

Achterpaneel
1.
VGA-poort. Deze poort is voor VGA-compatibele apparaten zoals een VGA-monitor.
2.
HDMI™-poort. Deze poort is voor een High-Definition Multimedia Interface (HDMI™)-
connector en is compliant aan HDCP waardoor HD-dvd, Blue-ray en andere beschermde
inhoud kan worden afgespeeld.
3.
Flex I/O-poort (optioneel). Dit is een HDMI 2.1 TMDS-poort, DP 1.4-poort of VGA-poort.
4.
USB 3.2 Gen 1-poorten. Deze USB 3.2 Gen 1-poorten (USB 3.2 Gen 1) zijn voorzien voor
het aansluiten op USB 3.2 Gen 1-apparaten, zoals een muis, printer, scanner, camera, PDA en
andere.
5.
USB 2.0 poorten. Deze universele seriële bus 2.0 (USB 2.0) poorten sluit USB 2.0 apparatuur
aan zoals een muis, printer, scanner, camera, PDA en anderen.
Wanneer USB Wake is ingeschakeld in de BIOS, wordt het systeem ingeschakeld of geactiveerd uit
de slaapstand wanneer een op deze poort aangesloten USB-muis of -toetsenbord wordt gebruikt.
(De optie is standaard uitgeschakeld.)
6.
Microfoonpoort (rose). Op deze poort kan een microfoon worden aangesloten.
7.
Poort lijn Uit (limoen). Op deze poort kan een koptelefoon of luidspreker worden
aangesloten. Bij een configuratie van 4, 5.1 of 7.1-kanalen wordt de functie van de poort
Voorste luidspreker Uit.
8.
Poort lijn In (lichtblauw). Deze poort wordt met een cassette-, cd-, dvd-speler of andere
audiobronnen verbonden.
Raadpleeg de tabel voor audioconfiguratie voor de functies van de audiopoorten in een
configuratie van 2-, 4-, 5.1- of 7.1-kanalen.
Audio 2, 4, 5.1, of 7.1-kanalenconfiguratie
Poort
Lichtblauw
(Achterpaneel)
Limoen (Achterpaneel)
Rose (Achterpaneel)
Limoen (Voorpaneel)
24
Koptelefoon
4-kanalen
2-kanalen
Achterste luidspreker
Lijn In
Uit
Voorste luidspreker
Lijn Uit
Uit
Mic In
Mic In
-
-
5.1-kanalen
7.1-kanalen
Achterste luidspreker
Achterste luidspreker
Uit
Voorste luidspreker
Voorste luidspreker Uit
Bas-midden
Bas-midden
-
Luidspreker zijkant Uit
Hoofdstuk 1: Aan de slag
Uit
Uit
