3.5 HANTEREN VAN HET MATERIAAL
Opgelet
•
Voor de CS9160 zijn er twee optionele af-/oprolsystemen beschikbaar.
o
Unwinder/Winder 100 (Optioneel in Europa/ROW)
o
Een gemotoriseerd systeem met spanvoorziening ("T Winder") (Standaard bijgeleverd in Noord
Amerika, optioneel in Europa/ROW)
•
Meer details over het laden van materiaal tijdens het gebruik van een dergelijk systeem vindt u in de
handleiding van het systeem.
•
De specificaties enz. van deze systemen vindt u in de prijslijst.

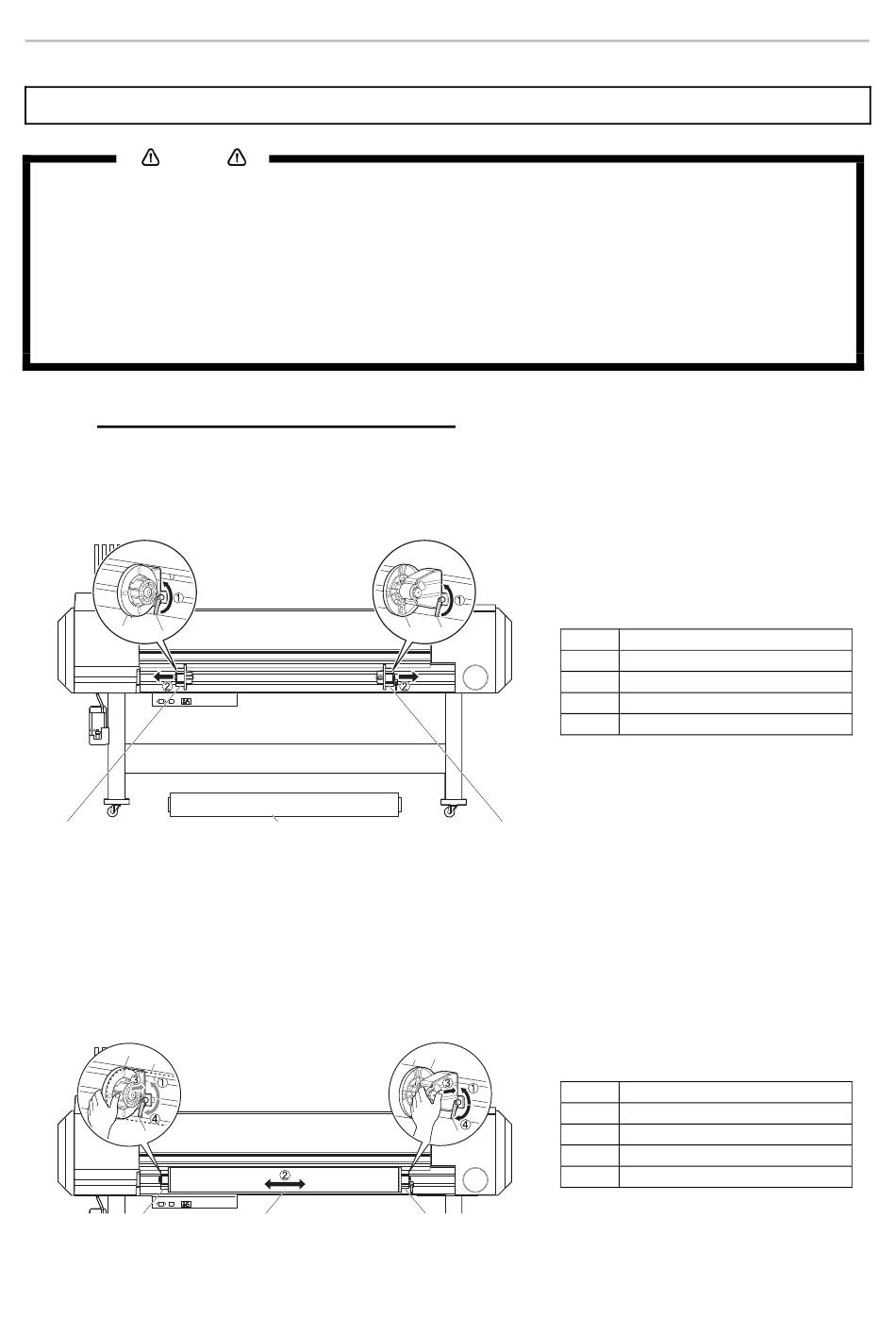

3.5.1 Installeren van een materiaalrol
Leg de materiaalrol in het midden van de printer.
Stap 1:
Zet de bevestigingshendel op de linker en rechter materiaalhouder los en schuif de houders iets
verder uit elkaar dan voor de rolbreedte eigenlijk nodig is.
1
4
1
Stap 2:
Zet de linker rolhouder vast
Stap 3:
Schuif de materiaalrol op de linker materiaalhouder.
Stap 4:
Schuif de rechter houder tegen de materiaalrol en zet hem met de bevestigingshendel klem.
Stap 5:
Zet de bevestigingshendel aan de linker en rechter materiaalhouder los, schuif de rol pal in het
midden en draai de hendels vervolgens weer vast.
1
3
4
1
2
3
3
3
2
4
Nr.
1
2
3
4
2
2
Nr.
1
2
4
3
4
37
Handleiding Océ CS9160
Nederlands
Naam
Linker rolhouder
Rechter rolhouder
Rolmateriaal
Vergrendelingshendels
Naam
Linker rolhouder
Rechter rolhouder
Rolmateriaal
Vergrendelingshendels
AP-40796 - Revision 1.0 –17/03/2008
