Montage
Motoreenheid / Stuureenheid
In de volgende afbeeldingen is de mo-
toreenheid / stuureenheid afgebeeld.
Bedenk dat bij afzuigkappen die op
een externe afzuiginstallatie zijn aange-
sloten (typeserie: ...EXT), geen motor-
eenheid maar een stuureenheid wordt
gemonteerd.
Plaats de bijgevoegde terugslagklep
in de uitblaastuit van de motoreen-
heid.
De afzuigkap is geconstrueerd voor
een luchtafvoeraansluiting
ø 150 mm. Voor een luchtafvoerbuis ø
125 mm wordt het bijgevoegde reduc-
eerstuk in de uitblaastuit van de motor-
eenheid gemonteerd.
Motoreenheid
Stuureenheid

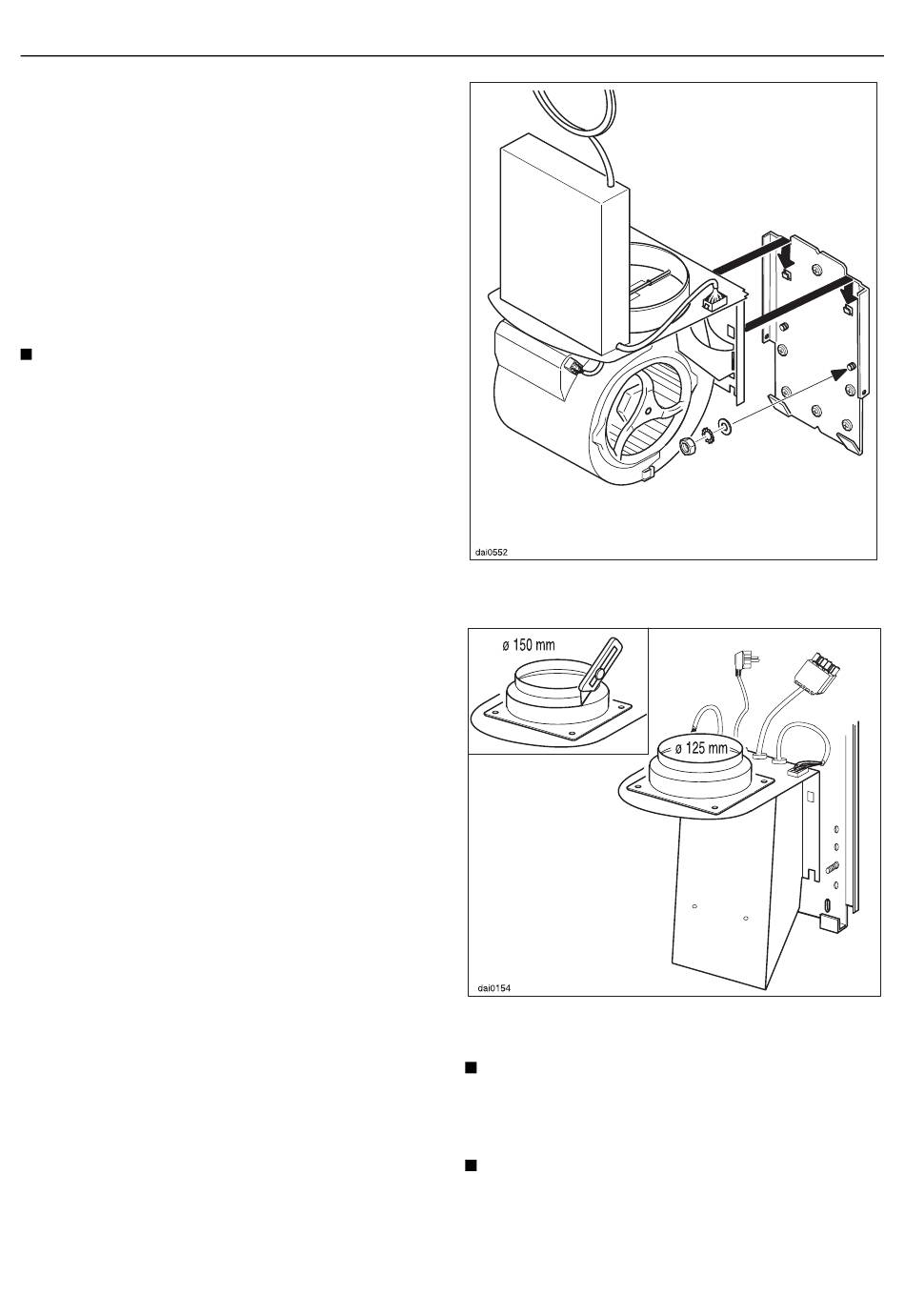

Hang de motoreenheid / stuureen-
heid in de haken aan de zijkanten
van montageplaat A.
Maak de motoreenheid / stuureen-
heid met moer, getande schijf en vul-
ring vast.
