GRE 790090 Instructiehandleiding pagina 24
Inhoudsopgave

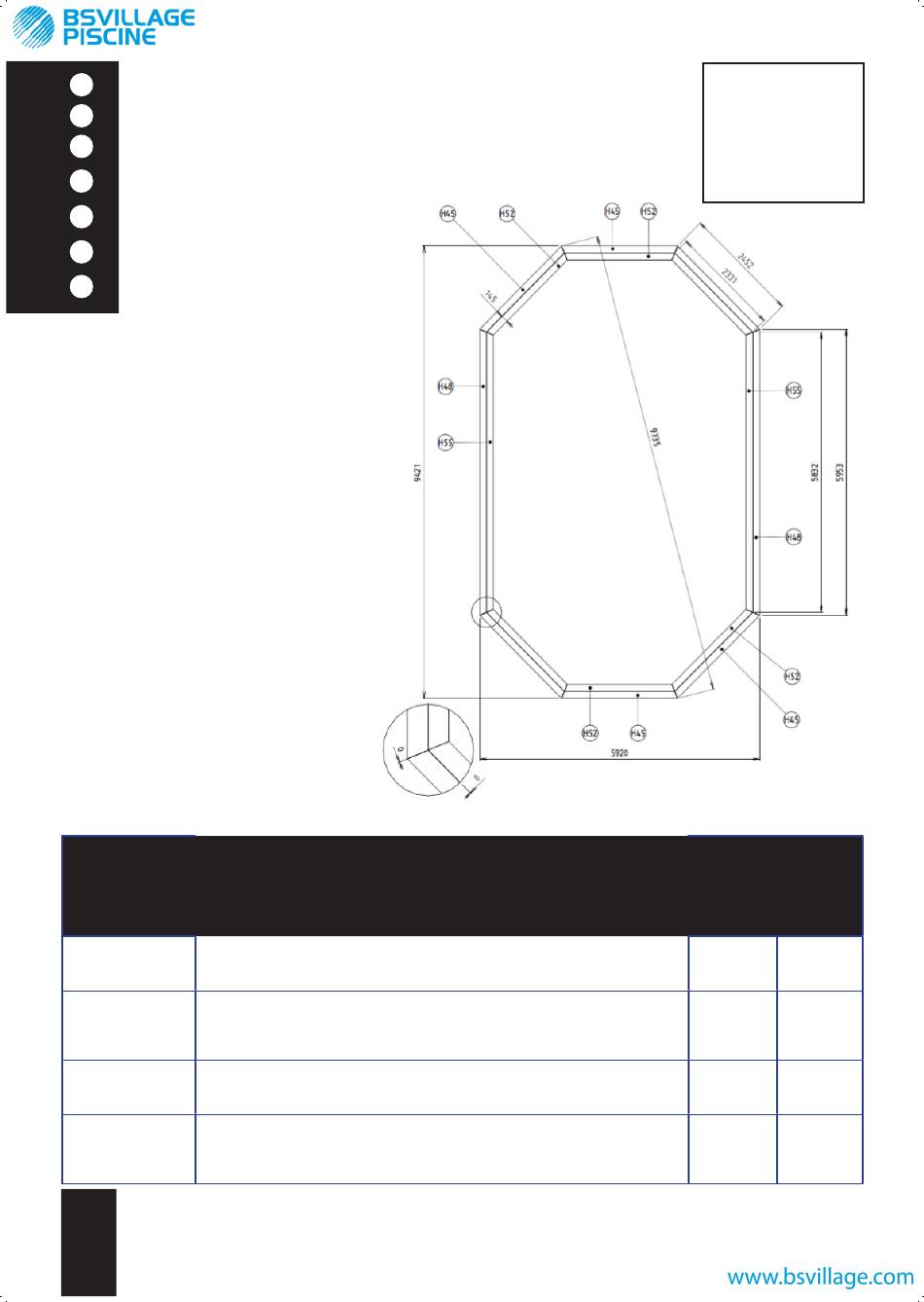

INSTALLATION DRAWING
EN
PLANO DE INSTALACIÓN
ES
PLAN D´IMPLANTATION
FR
AUFSTELLPLAN
DE
PIANO DI INSTALLAZIONE
IT
TIPS VOOR DE VEILIGHEID
NL
PLANO DE INSTALAÇÃO
PT
IDENTIFICATION/
IDENTIFICACIÓN/
REPÉRE/KENNZEICH-
DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMINAZIONE/
NUNG/IDENTIFICA-
ZIONE/IDENTIFICA-
TIE/IDENTIFICAÇÃO/
Edge L2452-Cut D22.5°/G22.5° • Playa L2452-Corte D22.5°/G22.5° • Margelle L2452-Coupe
H45
D22.5°/G22.5° • Rand L2452-Schnitt D22.5°/G22.5° • Bordo L2452-Taglio D22.5°/G22.5°
• Rand L2452-Zaagsnede D22.5°/G22.5° • L2452-Corte D22.5°/G22.5°
Outside edge L5953-Cut D22.5°/G22.5°-V • Playa exterior L5953-Corte D22.5°/G22.5°-V •
Margelle extérieure L5953-Coupe D22.5°/G22.5°-V • Äußerer Rand L5953-Schnitt D22.5°/
H48
G22.5°-V • Bordo esterno L5953-Taglio D22.5°/G22.5°-V • Buitenrand L5953-Zaagsnede
D22.5°/G22.5°-V • Bordo exterior L5953-Corte D22.5°/G22.5°-V
Edge L2331-Cut D22.5°/G22.5° • Playa L2331-Corte D22.5°/G22.5° • Margelle L2331-Coupe
H52
D22.5°/G22.5° • Rand L2331-Schnitt D22.5°/G22.5° • Bordo L2331-Taglio D22.5°/G22.5°
• Rand L2331-Zaagsnede D22.5°/G22.5° • L2331-Corte D22.5°/G22.5°
Inside edge L5832-Cut D22.5°/G22.5°-V • Playa interior L5832-Corte D22.5°/G22.5°-V • Mar-
gelle intérieure L5832-Coupe D22.5°/G22.5°-V • Innerer Rand L5832-Schnitt D22.5°/G22.5°-V
H55
• Bordo interno L5832-Taglio D22.5°/G22.5°-V • Binnerand L5832-Zaagsnede D22.5°/G22.5° •
Bordo interior L5832-Corte D22.5°/G22.5°-V
24
Ref. 786238 (E)
BENAMING/DENOMINAÇÃO/
Dimensions in mm
Cotas en mm
Cotations en mm
Höhenangaben in mm
Livello in mm
Afmetingen in mm
Cotas em mm
CTD/QTÉ/
REF/RÉF/
ANZ/AANT/
HINWEIS/RIF
TD
786297
6
786300
2
786305
6
786308
2
