Stookolietoevoer
Risico op explosie te wijten aan brandstoflekken
in aanwezigheid van een ontvlambare bron.
Voorzorgsmaatregelen: voorkom stoten, wrijvin-
gen, vonken, warmte.
Controleer of het afsluitkraantje van de brandstof
gesloten is alvorens werkzaamheden op de bran-
der uit te voeren.
De installatie van de toevoerleiding van de brandstof
moet uitgevoerd worden door bevoegd personeel,
volgens de uitleg in deze handleiding en conform de
van kracht zijnde normen en wetsbepalingen.
OPGELET
5.12.1 Circuit met tweepijpsysteem
De brander is voorzien van een zelfaanzuigende pomp en is bij-
gevolg in staat, om binnen de limieten die worden aangeduid in ,
om zelf voor de toevoer te zorgen.

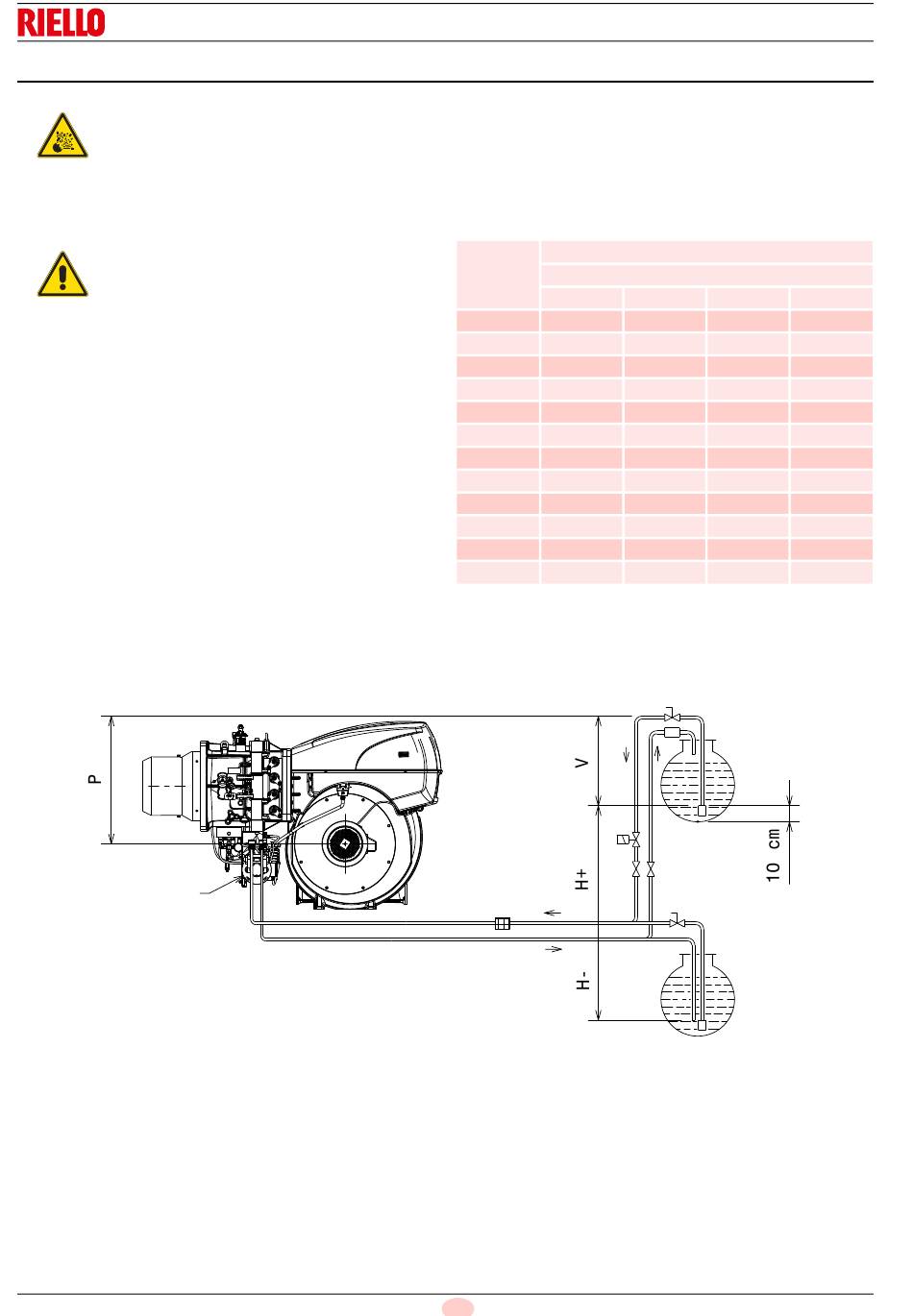

Tank staat hoger dan de brander A (Afb. 20)
De afstand P is bij voorkeur nooit langer dan 10 m, anders zou de
afdichting van de pomp kunnen beschadigd worden, en de af-
stand V nooit langer dan 4 m zodat zelfs met een bijna lege tank
de pomp autonoom aanzuigt.
Tank staat lager dan de brander B (Afb. 20)
De onderdruk in de pomp mag niet groter zijn dan 0,45 bar
(35 cm Hg). Als de onderdruk groter is komen er gassen vrij uit
de brandstof; de pomp maakt meer lawaai en de levensduur
van de pomp wordt verkort.
Er wordt aangeraden om de terugloopleiding op dezelfde hoogte
te brengen van de inlaatleiding; de ontkoppeling van de aanzuig-
leiding is moeilijker.
Legende (Afb. 20)
H = Niveauverschil pomp-voetklep
L = Lengte leiding
Ø = Binnendiameter
1 = Brander
2 = Pomp
3 = Filter
4 = Manuele afsluitkraan
20124045
2
Installatie
5.12.2 Circuit in kring
Een leiding vertrekt vanaf de tank en loopt ernaar terug. Door
middel van een hulppomp circuleert de brandstof onder druk. Via
een aftakking op de kringloop wordt de brander gevoed.
Dit circuit kan nuttig zijn als de pomp van de brander zich niet zelf
kan voeden omdat de afstand en/of het niveauverschil met de
tank groter zijn dan de waarden in .
+/- H
[m]
22
4,0
19
3,0
16
2,0
13
1,0
10
0,5
0
-4,0
-3,0
-2,0
-1,0
-0,5
0
3
5
9
5 = Aanzuigleiding
6 = Voetklep
7 = Snelsluitende klep met handbediening op afstand (alleen
Italië)
8 = Elektromagnetisch afsluitventiel (alleen Italië). Zie elektri-
citeitsschema. De installateur zorgt voor de aansluitingen
(SV).
9 = Terugloopleiding
10 = Terugslagklep (alleen Italië)
22
NL
RLS 1300/E C11
Ø [mm]
24
27
33
65
28
55
23
45
18
38
9
16
33
7
13
30
-
-
-
-
-
-
-
-
11
-
9
20
5
11
25
7
13
29
7
10
9
5
6
8
4
7
B
6
20125164
36
300
260
220
185
165
145
-
30
70
108
125
145
Tab. F
A
Afb. 20
