MONITOR ART 5W/GTWIN
BESCHRIJVING VAN DE MONITOR

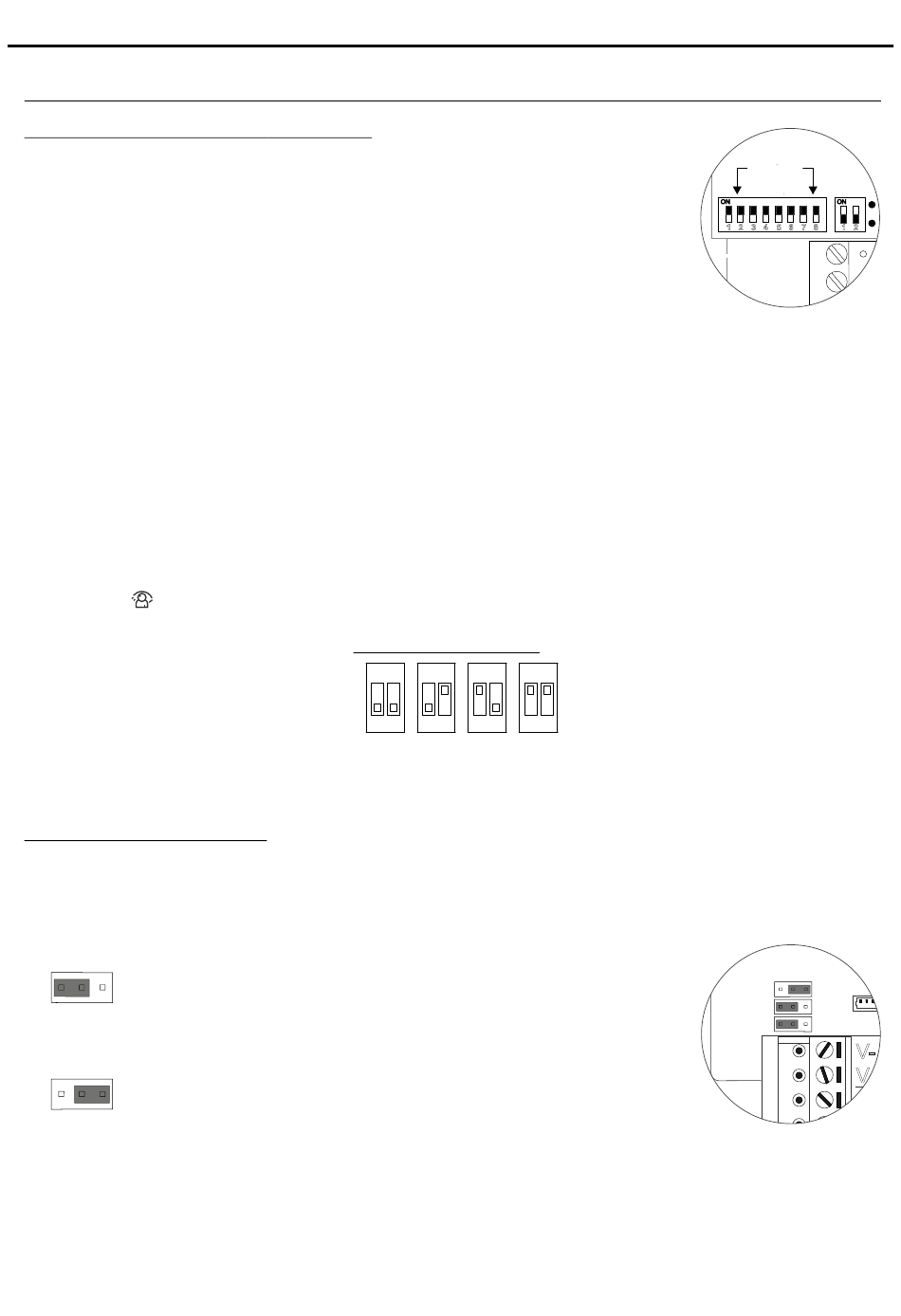

Configuratie dip-schakelaar SW2 "INT":
De configuratieschakelaar
Stel de monitor in als master / slave.
INT: Interne code om de monitor/telefoon in te stellen als master of slave.
Stel de monitor/telefoon in als master, slave 1, slave2 of slave 3 met de dip-schakelaar Sw2 met
een code van 0 tot respectievelijk 3. Houd rekening met de volgende punten:
- In het geval van een enkele monitor/telefoon in de woning, stel de code altijd in op 0 (Master).
- In woningen kunnen maximaal 4 monitoren/telefoons parallel worden aangesloten, allemaal met dezelfde
..(adres) code maar met een verschillende interne monitor/telefooncode.
- De interne code wordt gebruikt om elk van de monitoren/telefoons in dezelfde woning te identificeren. Dit maakt
..het mogelijk om intercomgesprekken gericht aan een specifieke monitor/telefoon in dezelfde woning te maken. -
- In het geval van intercomgesprekken naar verschillende huizen, en in het geval van oproepen van het
..buitendeurpaneel en een oproep van de etagebeldrukker, klinken alle monitoren/telefoons in de woning altijd.
De volgende overwegingen moeten ook in acht worden gehouden:
- Wanneer de hoofdmonitor/telefoon 0 de oproep ontvangt, gaat deze direct over, slave monitoren/telefoons 1, 2
..en 3 klinken na elkaar, de een na de ander.
- Als de oproep wordt gedaan vanaf een video buitendeurpaneel, toont de hoofdmonitor INT 0 het videobeeld van
het buitendeurpaneel. Tijdens de oproeptijd (60 seconden) en voordat communicatie tot stand wordt gebracht,
..kunnen de andere slave monitoren in dezelfde woning het beeld van het buitendeurpaneel weergeven wanneer
..op de toets
wordt gedrukt, waardoor het beeld verdwijnt van de monitor waarop het werd weergegeven.
( )
Fabrieksinstelling.
*
Eindweerstand jumper JP3:
De eindweerstand jumper JP3bevindt zich aan de achterkant van de monitor. Laat de JP3-jumper naar links zitten in
die monitoren waar de BUS kabel eindigt. Plaats de jumper JP3 alleen naar rechtst in de tussenliggende monitoren
(doorlus van BUS IN naar BUS UIT).
JP3
Laat de jumper JP3 links geplaatst in die monitoren waar de kabel van de
BUS eindigt (eindweerstand geplaatst). Alleen BUS IN aangesloten.
JP3
Plaats jumper JP3 naar rechts in de tussenliggende monitoren
(eindweerstand losgekoppeld). BUS IN en BUS UIT aangesloten.
SW2 "INT"
bevindt zich aan de achterkant van de monitor.
Dip-schakelaar Sw2 INT:
ON
1
2
( )
*
INT 0
ON
ON
ON
1
2
1
2
1
2
INT 1
INT 2
INT 3
( )
*
CODE
INT
SW 1
SW 2
1 2 3 4 5 6 7 8
1 2
JP1
JP2
JP3
V-
V+
GND
SA
9
