48

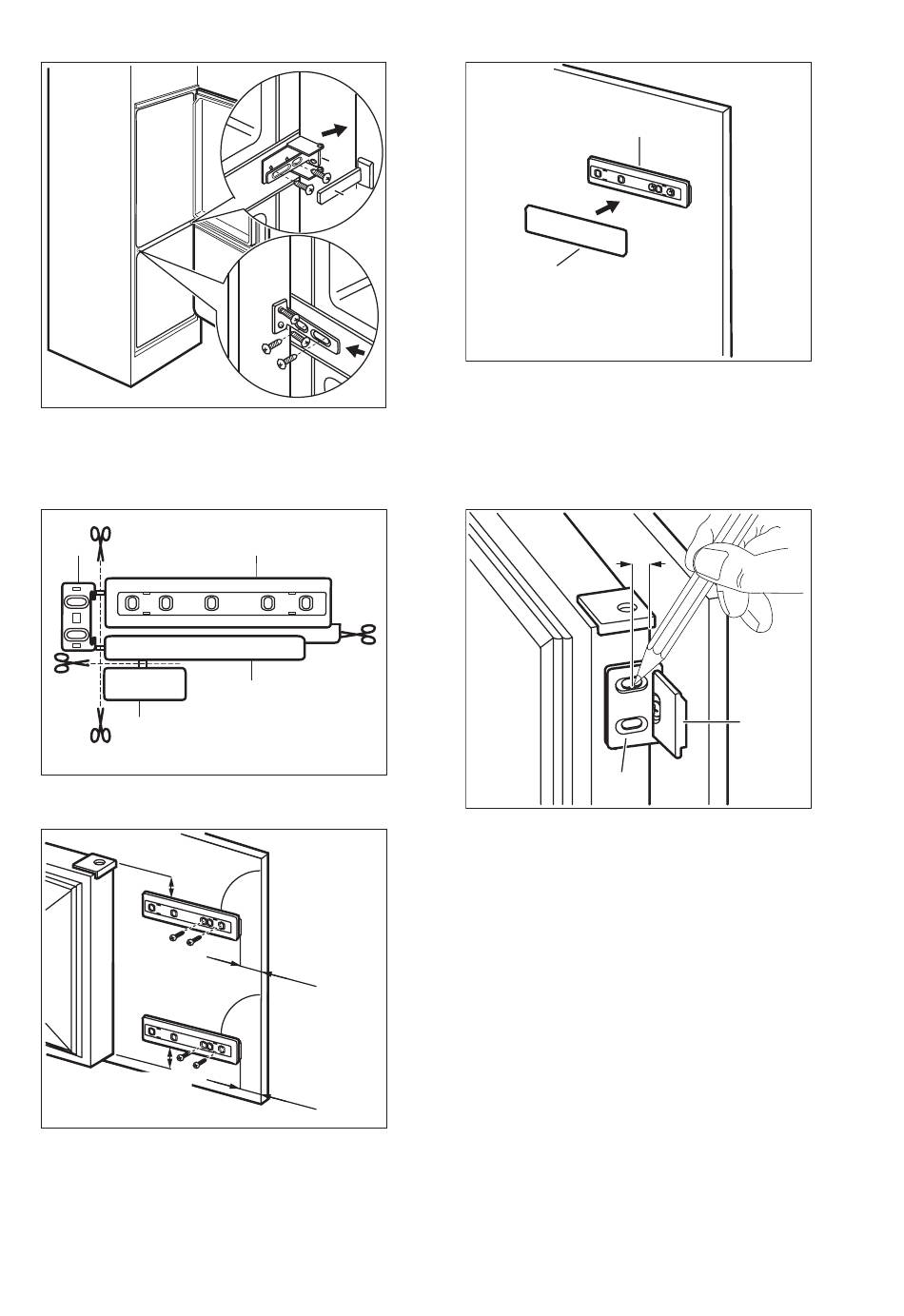

14. Dra fast skruvarna till del (G) igen.
15. Sätt fast del (H) på del (G).
16. Klipp isär delarna (Ha), (Hb), (Hc) och
(Hd).
Hb
Hd
17. Montera del (Ha) på köksskåpets inre
sida.
ca. 50 mm
ca. 50 mm
18. Tryck fast del (Hc) på del (Ha).
G
H
Ha
Hc
90°
21 mm
90°
21 mm
Ha
Hc
19. Öppna produktens dörrar och
snickeriluckan i en 90° vinkel.
20. Sätt in den lilla fyrkantiga delen (Hb) i
skenan (Ha).
21. För ihop produktens dörr och
snickeriluckan och markera hålen.
8 mm
Hb
22. Ta bort stöden och markera ett avstånd
på 8 mm från snickeriluckans ytterkant
där den lilla spiken ska passa in (K).
Ha
