Aansluitschema
VEGAMIP T61 • Zendeenheid
7. Afscherming op de interne aardklem aansluiten, de externe aard-
klem met de potentiaalvereffening verbinden
8. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
9. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
Informatie:
Het klemmenblok is opsteekbaar en kan van de elektronica worden
afgenomen. Hiervoor klemmenblok met een kleine schroevendraai-
er optillen en uittrekken. Bij opnieuw plaatsen moet deze hoorbaar
vastklikken.
5.3
Aansluitschema eenkamerbehuizing
Sluit de VEGAMIP 61 aan als volgt.
1

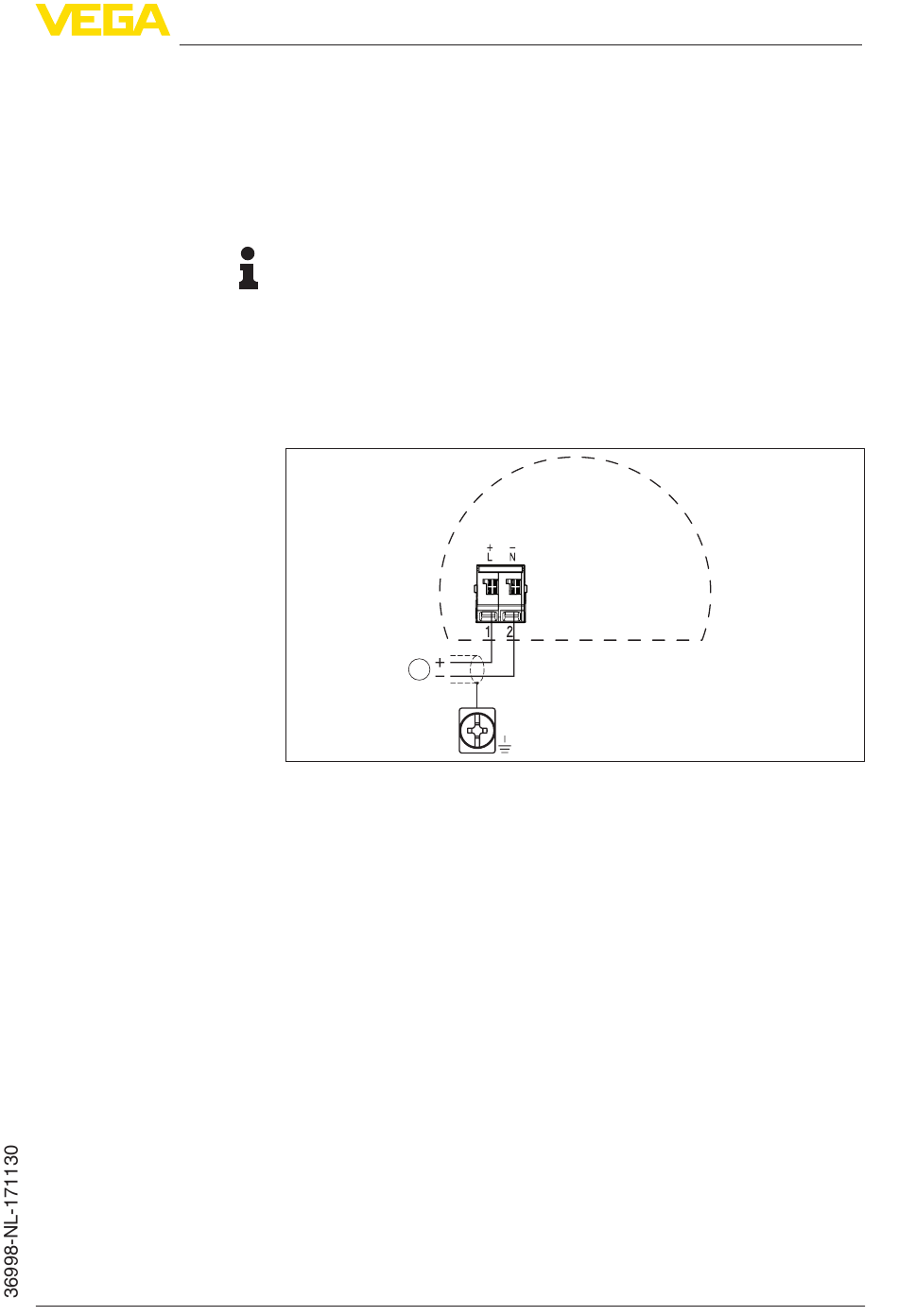

Fig. 7: Aansluitschema zendeenheid - VEGAMIP 61 (transmitter)
1
Voedingsspanning
5 Op de voedingsspanning aansluiten
17
