Bedieningshandleiding
Temperaturregler
Pos: 14 /# Neustruktur#/Onlin e-Dokument a tion (+KN X)/Übersch riften (--> F ür alle Dokument e <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279185541649_7 1511.docx @ 83041 @ 1 @ 1
4
Bediening
Pos: 15 /#Neustruktur #/Online-Dokumen tation (+KNX)/Bedienu ng/Temperaturreg ler/Bedienung Zentr alscheibe für 1094....1097 @ 26\mod _1342699745536_71511.d ocx @ 224321 @ @ 1
3
4
2
5
1
6

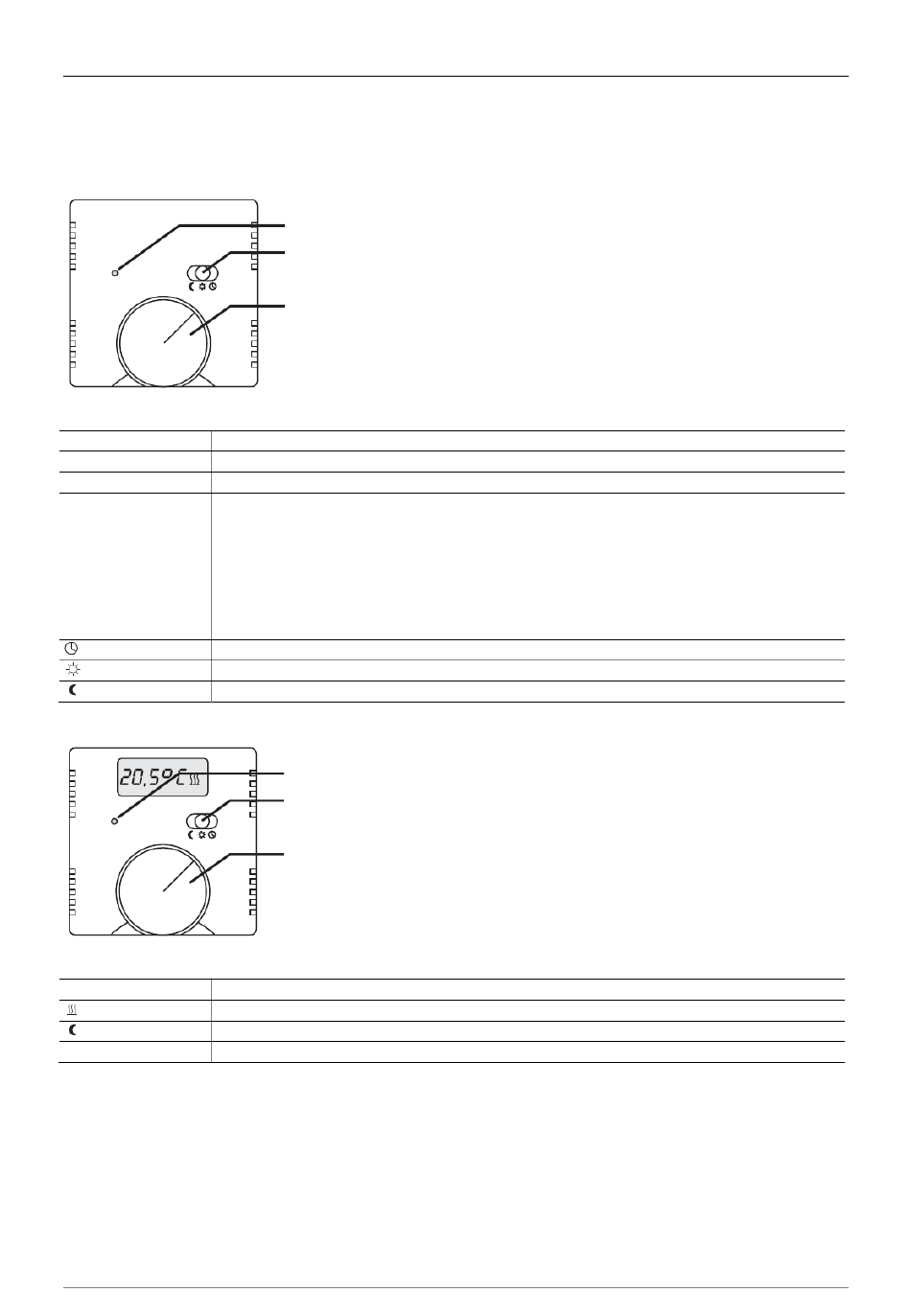

Afb. 1:
Afdekking
Kenmerk / symbool
Aanduiding / functie
AA
Led temperatuurverlaging actief
B
Schuifschakelaar
C
Instelknop voor de keuze van de gewenste kamertemperatuur
1
= 5 °C
2
= 10 °C
3
= 15 °C
4
= 20 °C
5
= 25 °C
6
= 30 °C
Schakelaarstand voor externe temperatuurverlaging
Schakelaarstand voor gekozen temperatuur
Schakelaarstand voor continue temperatuurverlaging
3
4
2
5
1
6
Afb. 2:
Afdekking met uitsparing voor indicatie van de werkelijke temperatuur (alleen bij ... UTA)
Symbool op display
Aanduiding / functie
Verwarming ingeschakeld
Temperatuurverlaging actief
CA
Kalibratie
Pos: 16 /# Neustruktur#/Onlin e-Dokument a tion (+KN X)/Steue rmodule - O nline-Dokumentation (--> Für al l e Dokum ente <--)/+++ +++++++ ++ Seitenumbruch ++++ ++++++++ @ 9\mod_1268898668093 _0.docx @ 78809 @ @ 1
Bedieningshandleiding | 2273-1-8289
A
B
C
De temperatuur kan met de instelknop (C) traploos worden ingesteld. Het temperatuurverschil
tussen de cijfers bedraag ca. 5 °C. Voor de temperatuurinstelling en -waarden zie hiernaast.
A
B
C
Bediening
— 4 —
