4. Tilslutninger
Normal udga-
Læseren x (x=1...3) skal forbindes med
ve (uden WP)
SREL3-kontrolleren via et 4-lederkabel. Alternativt kan læseren
tilsluttes direkte over en spændingsforsyning. I dette tilfælde kræves
kun et 3-lederkabel (A, B, -) til kontrolleren.

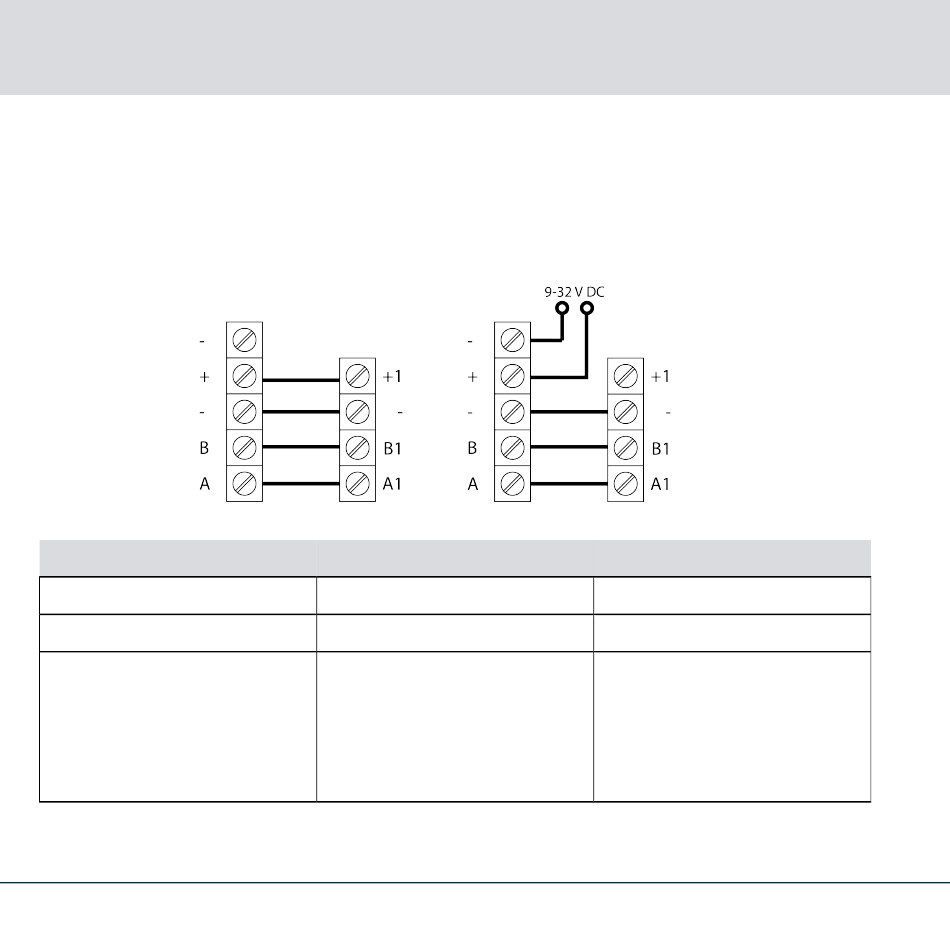

Læsertilslutning
A
B
-
102 / 132
Læser
Controller
SREL3-kontrollertilslutning Signal
A1/A2/A3
B1/B2/B3
-
Læser
Controller
Alternativ kobling
RS-485: Dataledning A
RS-485: Dataledning B
GND. Bruges til etablering af
et fælles jord-referencepo-
tentiale til dataledningerne.
Vilkårlig jordforbindelse til
SREL3-kontroller.
SmartRelais 3 Leser
DK
