4 Toesteloverzicht
De bediening van de systeemthermostaat is beschreven in
de → gebruiksaanwijzing calorMATIC 470.
4

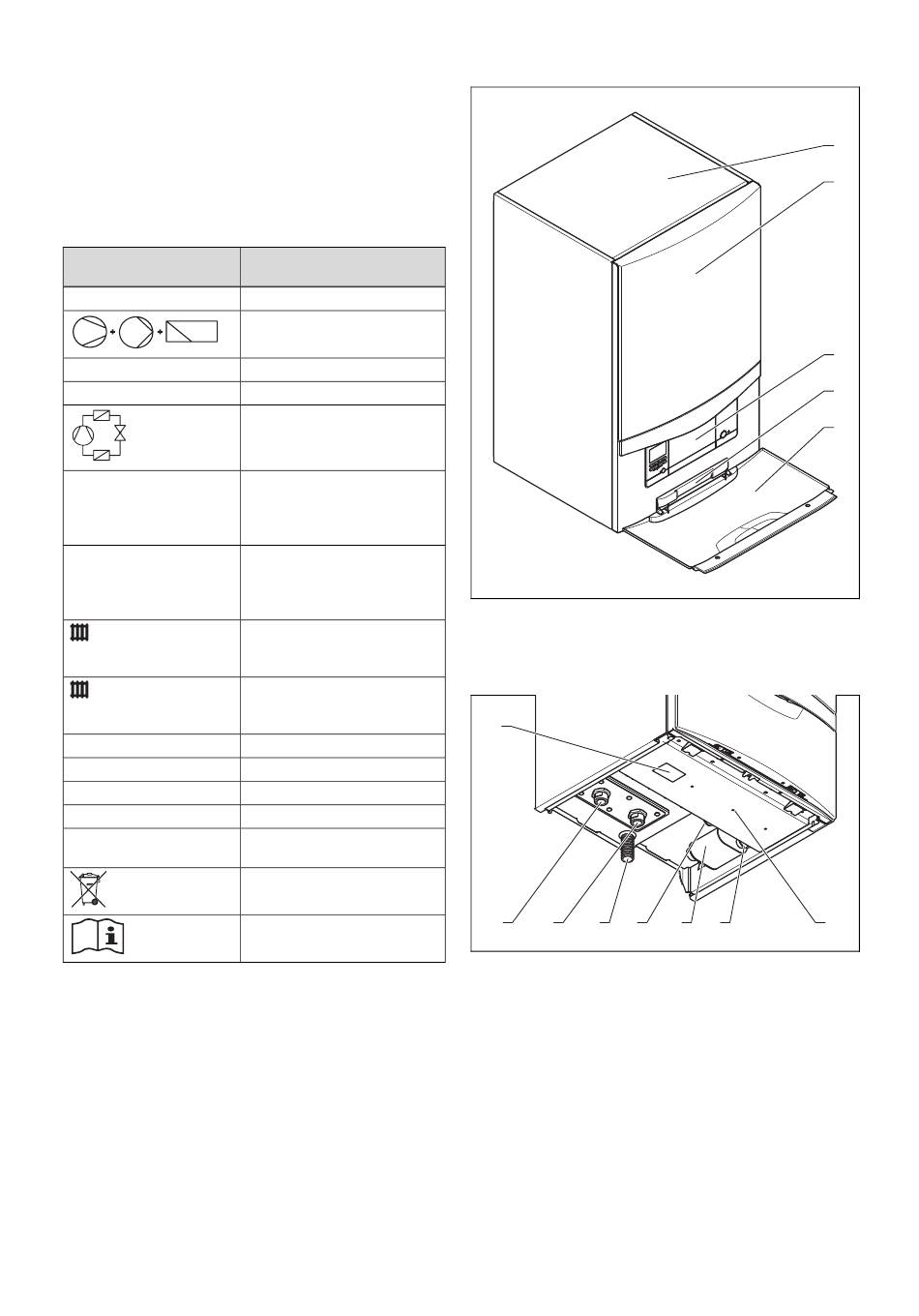

Toesteloverzicht
4.1
Gegevens op het typeplaatje
Aan de onderkant van het toestel is een typeplaatje aange-
bracht.
Gegevens op het type-
plaatje
Serie-nr.
P max
I max
COP B0/W35
COP B5/W35
B0/W35
B5/W35
Volt
Hz
W
IP
CE-markering
4.2
Taak, opbouw en werkwijze van de
warmtepomp geoTHERM VWS 36/4 S
4.2.1
Taak
Het toestel onttrekt warmte-energie aan het warmtebroncir-
cuit en geeft deze via het koelcircuit aan het CV-systeem af.
14
Betekenis
Uniek toestelidentificatienummer
Ontwerpspanning compressor,
pompen en thermostaat
Ontwerpvermogen max.
Aanloopstroom max.
Koudemiddeltype, vulhoeveel-
heid, toegestane dimensione-
ringsoverdruk
Rendement (Coefficient of Per-
formance) bij brijntemperatuur
0°C en verwarmingsaanvoertem-
peratuur 35°C
Rendement (Coefficient of Per-
formance) bij brijntemperatuur
5°C en verwarmingsaanvoertem-
peratuur 35°C
Verwarmingsvermogen bij brijn-
temperatuur 0°C en CV-aanvoer-
temperatuur 35°C
Verwarmingsvermogen bij brijn-
temperatuur 5°C en CV-aanvoer-
temperatuur 35°C
Netspanning
Netfrequentie
Opgenomen vermogen
Beschermingsklasse
Toestel is conform Europese
normen en richtlijnen
Instructies voor de afvoer
Gebruiksaanwijzing en installa-
tiehandleiding lezen
4.2.2
Opbouw
1
Afneembare kap
2
Frontmantel
3
Bedieningsconsole
8
7
6
5
4
1
Kabeldoorvoer elektrische
aansluiting
2
CV-retour
3
Filterelement
4
CV-aanvoer
5
Afvoerslang veiligheids-
klep
Installatie- en onderhoudshandleiding geoTHERM 0020130861_02
1
2
3
4
5
4
Plaatje met serienummer
aan de achterkant
5
Frontklep
3
2
1
6
Van warmtepomp naar
de warmtebron ("B", brijn
koud)
7
Van warmtebron naar de
warmtepomp ("A", brijn
warm)
8
Typeplaatje
