7. Seriële aansluiting*
8. Aansluiting voor netsnoer
®
9. DisplayPort
1.2-uit-
aansluiting
®
10. VESA
-schroefgaatjes
* voor bepaalde modellen
Systeemplaat

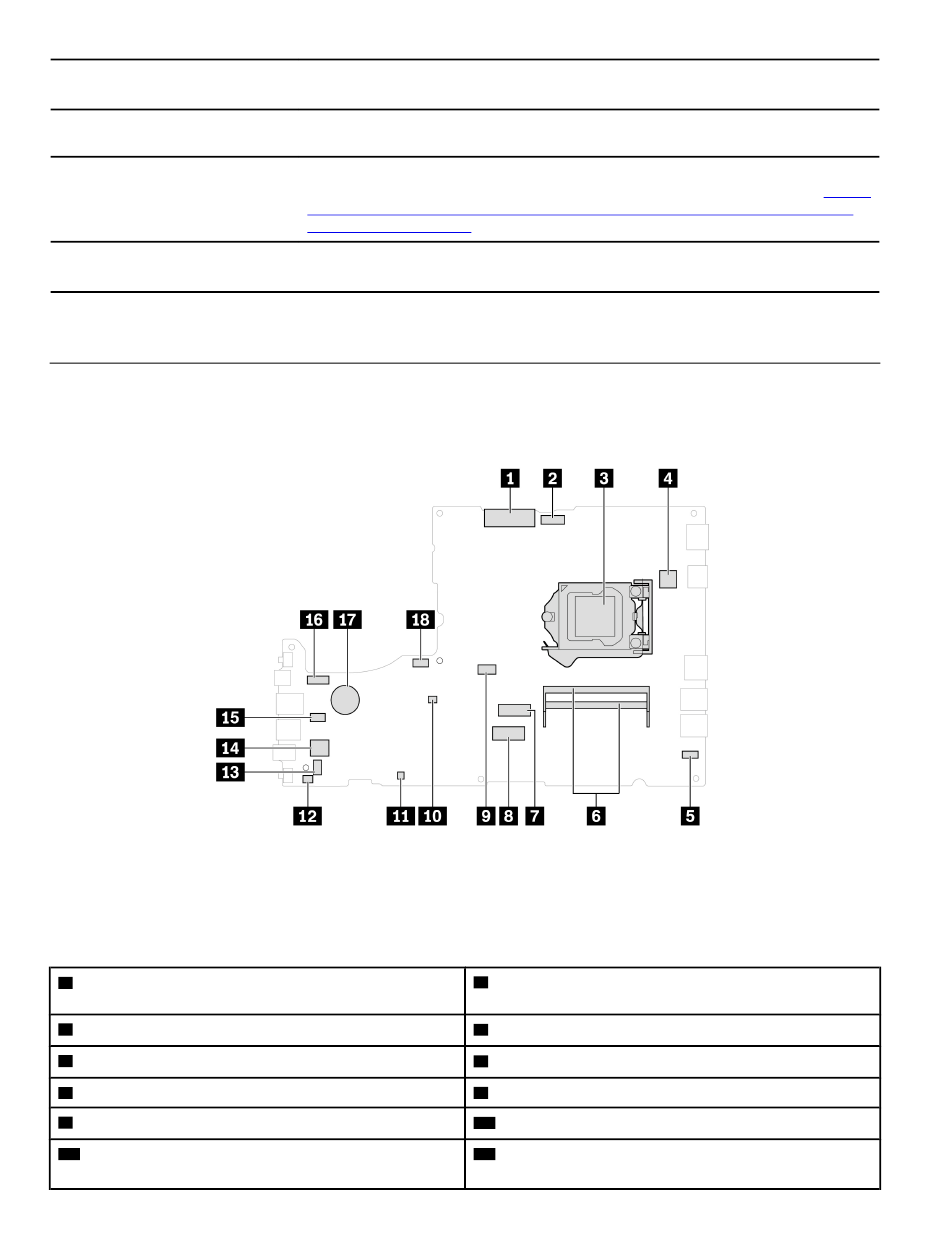

Figuur 1. M70a-systeemplaat
1
LCD LVDS-aansluiting
3
Microprocessoraansluiting
5
Touchkaartaansluiting
7
Sleuf voor M.2 SSD-station
9
Aansluiting voor optisch station
11
ME-header voor uitschakelen
4
M70a en M90a Gebruikershandleiding
Een externe modem, een seriële printer of een ander apparaat aansluiten dat
gebruikmaakt van een seriële aansluiting.
Sluit het netsnoer aan op uw computer, zodat de computer van stroom wordt
voorzien.
Audio- en videosignalen van de computer naar een ander audio- of videoapparaat
sturen, zoals een high-performance beeldscherm. Zie voor meer informatie
www.vesa.org/wp-content/uploads/2010/12/DisplayPort-DevCon-Presentation-DP-
1.2-Dec-2010-rev-2b.pdf
.
Gebruik de overeenkomstige schroeven (M4 x 8 mm, 4 stuks)wanneer u de
computer aan een muur monteert met de VESA-montagebeugel.
2
microfoonmodule
4
6
8
10
12
(inbraakverklikker)
Aansluiting voor ingebouwde camera- en
Seriële poort (COM1)
Geheugencompartimenten
M.2 Wi-Fi-kaartsleuf
Jumper voor Wissen van CMOS / Herstel
Aansluiting voor aanwezigheidsschakelaar van kap
