Onderdelen op de systeemplaat
Opmerking: Mogelijk ziet de systeemplaat er enigszins anders uit dan de systeemplaat in deze afbeelding.

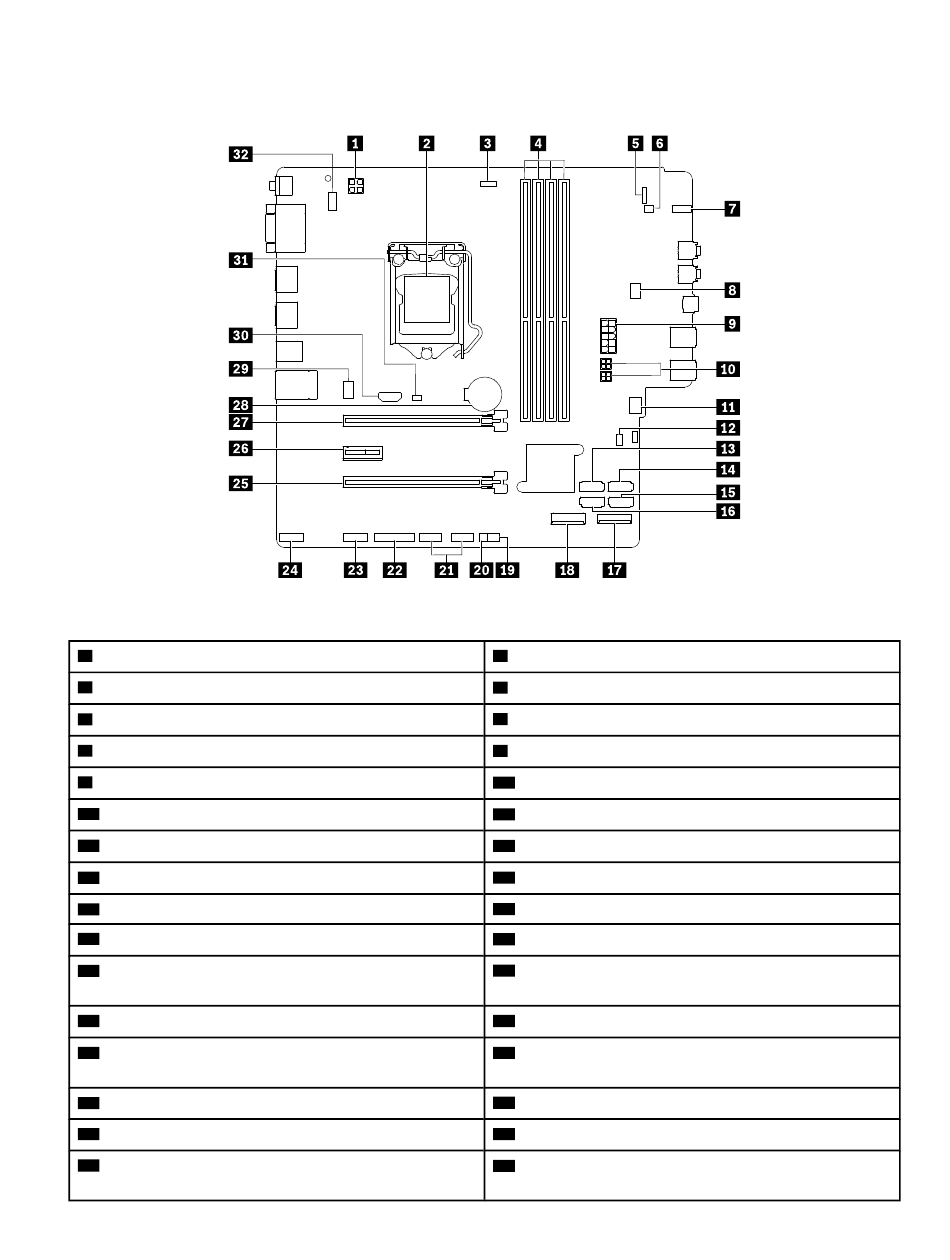

Figuur 4. Locatie van onderdelen op de systeemplaat
1
4-pens voedingsaansluiting
3
Aansluiting microprocessorventilator
5
Aansluiting frontpaneel
7
Activiteitslampje voor opslagstation
9
10-pens voedingsaansluiting
11
Aansluiting voorste ventilator
13
SATA 3-aansluiting
15
SATA 2-aansluiting
17
M.2 SSD-stationsleuf
19
Aansluiting voor temperatuursensor
21
USB 2.0-aansluitingen voorzijde (op bepaalde
modellen)
23
Aansluiting voor seriële poort (COM)
25
PCIe x16-kaartsleuf (onderhandelbare
verbindingsbreedte x4)
27
PCIe x16-kaartsleuf
29
Aansluiting voor achterste ventilator
31
Aansluiting voor aanwezigheidsschakelaar voor kap
(inbraakverklikker)
2
Microprocessor
4
Geheugensleuven (DIMM)
6
Aansluiting voor interne luidspreker
8
Ventilatoraansluiting flex-compartiment
10
SATA-voedingsaansluitingen
12
Jumper voor Wissen van CMOS / Herstel
14
SATA 4-aansluiting
16
SATA 1-aansluiting
18
Wi-Fi-kaartsleuf
20
®
ThinkStation
led-aansluiting
22
Parallelle poort
24
Controleaansluiting voor Thunderbolt™
26
PCIe x1-kaartsleuf
28
Knoopcelbatterij
30
HDMI-aansluiting
32
Aansluiting voor PS/2-toetsenbord en -muis
.
Hoofdstuk 1
Productoverzicht
