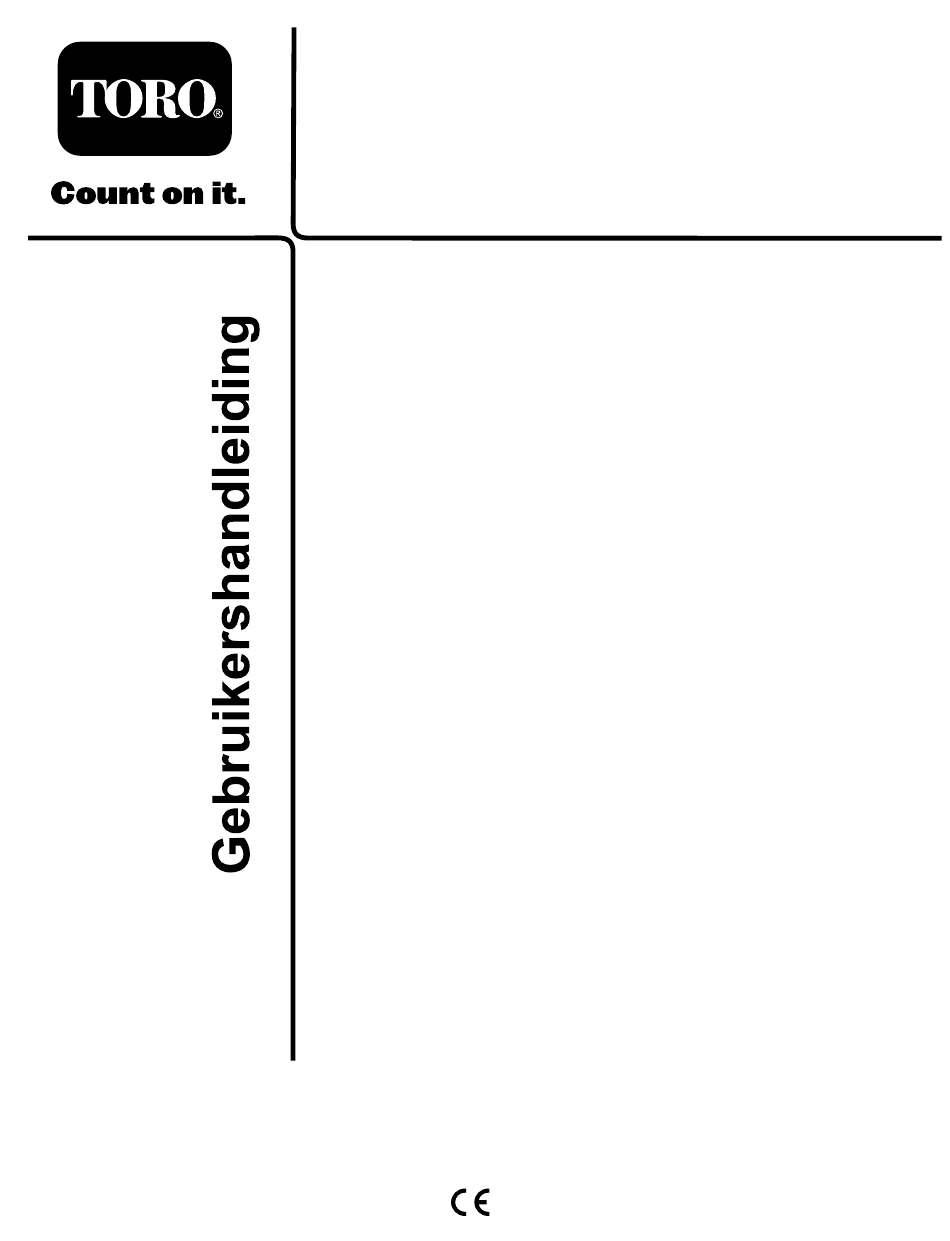

- Pagina 1 Form No. 3395-612 Rev A Airconditioningset Mauser KS-534 volledige veiligheidscabine Modelnr.: 02891 *3395-612* A Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Inhoudsopgave
Als u service, originele Toro-onderdelen of aanvullende Schema's ..............11 informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. U kunt de nummers noteren in de ruimte hieronder. -
Pagina 3: Veiligheid
Veiligheid Om de beste prestaties te verkrijgen en er zeker van te zijn dat de machine altijd veilig kan worden gebruikt, moet u ter vervanging uitsluitend originele Toro onderdelen en accessoires gebruiken. Gebruik ter vervanging nooit WAARSCHUWING onderdelen en accessoires van andere fabrikanten, omdat dit Als u bepaalde veiligheidsprocedures niet volgt, kan gevaarlijk kan zijn. -
Pagina 4: Algemeen Overzicht Van De Machine
Algemeen overzicht van de machine g0 1841 4 Figuur 2 Verdamper, verwarming en ventilators – gemonteerd voor het dak van de cabine 1. Airconditioning: verdamper, verwarming en dubbele 3. Expansieventiel radiaalblazer 2. Verwarmingsventiel g018399 Figuur 3 Compressor – gemonteerd op de motor... -
Pagina 5: Bedieningsorganen
g018436 Figuur 4 Condenser en droger/filter – gemonteerd achter het dak van de cabine 1. Condenser 3. Drukschakelaar 2. Droger/filter Bedieningsorganen De bediening wordt aan de rechterkant in de bekleding van het dak gemonteerd. G025784 Figuur 5 1. Schakelaar met drie 3. -
Pagina 6: Specificaties
Het verwarmingssysteem Neem contact op met een erkende servicedealer of verdeler bedienen of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires. 1. Zet de schakelaar in stand U Originele onderdelen van Toro zijn de beste waarborg van 2. -
Pagina 7: Onderhoud
Onderhoud Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine. Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure Na de eerste 100 • Controleer of alle verbindingen goed vastzitten. bedrijfsuren • Controleer het koelmiddelpeil. Om de 50 bedrijfsuren • Controleer of de magnetische inschakeling van de compressor correct functioneert. •... -
Pagina 8: De Koelmiddeldruk Controleren
Gebruik altijd originele reserve-onderdelen van Toro bij het Tijdens de compressietest kunt u waarden meten die afwijken uitvoeren van reparaties of onderhoudswerkzaamheden aan van de waarden in de tabel. -
Pagina 9: De Magnetische Inschakeling Van De Compressor Controleren
3. Controleer het peil hierna opnieuw en vul bij indien nodig. Opmerking: Een enkele luchtbel is acceptabel. De magnetische inschakeling van de compressor controleren Onderhoudsinterval: Om de 250 bedrijfsuren De magnetische inschakeling van de compressor functioneert g019083 correct als deze klikt als hij is ingeschakeld (Figuur Figuur 8 1. -
Pagina 10: De Zekeringen Vinden
Stalling Raadpleeg de Gebruikershandleiding van de tractie-eenheid voor informatie over de opslag van de machine. g019081 Figuur 10 1. Compressor 2. Controleer hier de speling van de riem. 3. Verhoog of verminder de spanning van de compressorriem en draai de bouten vast. 4. -
Pagina 11: Schema's
Schema's g0 1840 1... - Pagina 12 Radiaalblazer Expansieventiel Verdamper (gecombineerd met warmtewisselaar voor verwarming) Condenser – water Compressor Condenser Axiaalventilator Droger/filter Kijkglaasje Aftapbuis Functioneel schema van het airconditioningsysteem (Rev. -)
- Pagina 13 g019147...
- Pagina 14 Verwarmingsventiel Compressor met magnetische inschakeling Dubbele axiale ventilator Temperatuursensor Elektronische regelaar Radiaalblazer Snelheidsschakelaar van blazer Drukschakelaar Hoofdzekering in motorcompartiment Relais Elektrisch schema van het airconditioningsysteem (Rev. -)
-
Pagina 15: Inbouwverklaring
Wij beloven op vraag van nationale overheden relevante informatie over deze gedeeltelijk afgewerkte machine over te dragen. Dit zal gebeuren via elektronische weg. Deze machine mag pas in werking worden gesteld als ze geïntegreerd is in een goedgekeurd Toro-model zoals beschreven in het toegevoegde gelijkvormigheidsattest en in overeenstemming met alle instructies, waardoor men ervan kan uitgaan dat ze in overeenstemming is met alle relevante richtlijnen.
