Installatie
3
Aansluitschema besturingskop (TPS10A)
Functiebeschrijving van de klemmen (vermogensdeel en besturingskop)
Klem
X1: 1/2/3
L1/L2/L3
X2: 4/5
G1/G2
X3: 6/9
–I/+I
X4: +UZ/–UZ
+U
/–U
Z
X10: 1
REF1
X10: 2/4
AI11/AI12
X10: 3
REF2
X10: 5/6/7
–
X10: 8
AGND
X10: 9
DIØØ
X10: 10
DIØ1
X10: 11
DIØ2
X10: 12
DIØ3
X10: 13
DIØ4
X10: 14
DIØ5
X10: 15
DCOM
X10: 16
VO24
X10: 17
DGND
X10: 18/20/22
–
X10: 19
DOØ2
X10: 21
DOØØ
X10: 23
DGND
X10: 24
VI24
S11
I È U
S12
–
Toewijzing elektronicaklemmen en tekstveld
V1
V2

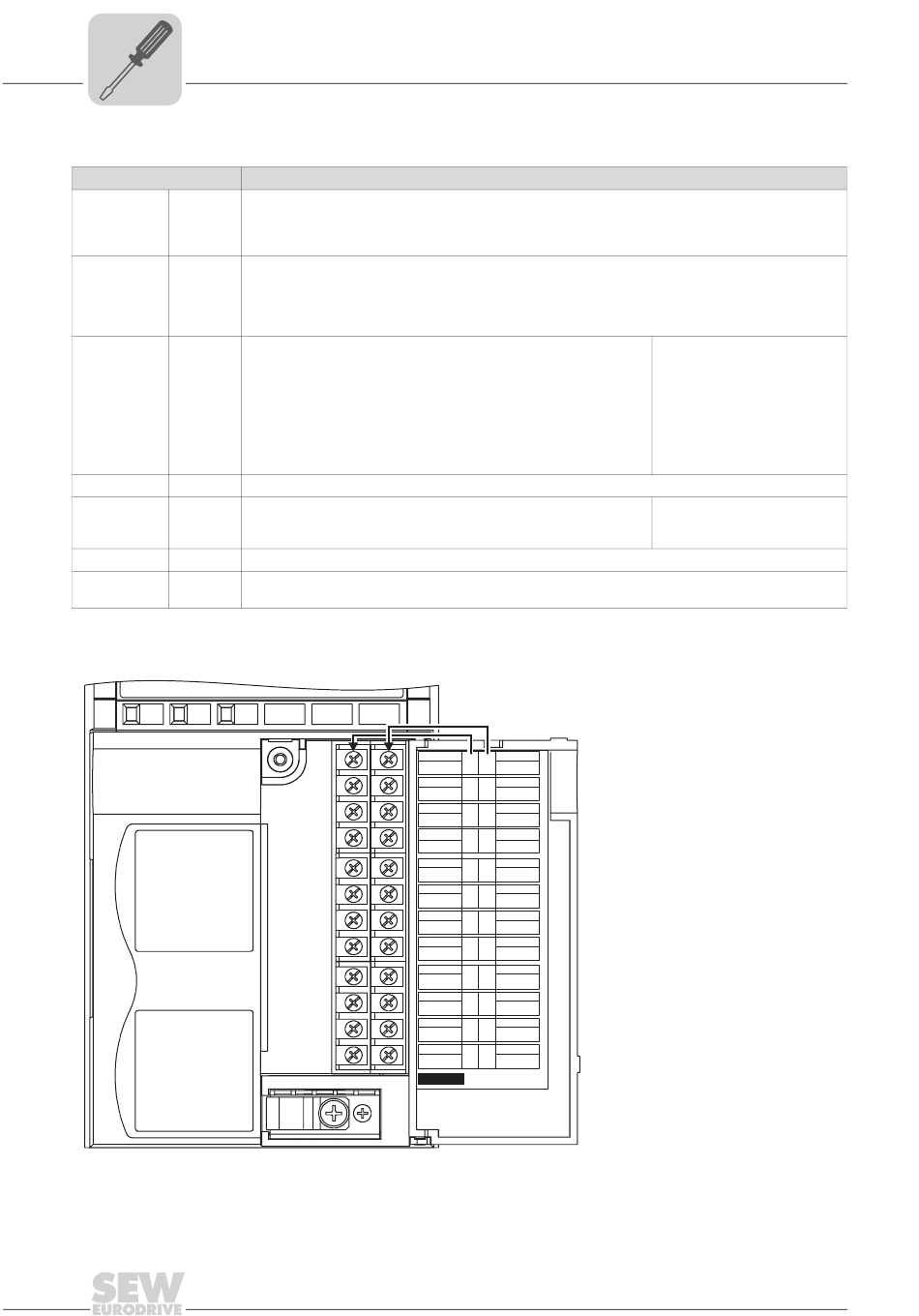

Afbeelding 11: elektronicaklemmen en tekstveld
20
Functie
Netaansluiting
Gyratoraansluiting
Stroomterugvoer
Aansluiting tussenkring
Z
Referentiespanning +10 V (max. 3 mA) voor setpointpotentiometer
Setpointingang I
(differentiële ingang), omschakeling stroom-/spanningsingang met S11
L1
Referentiespanning –10 V (max. 3 mA) voor setpointpotentiometer
Geen functie
Referentiepotentiaal voor analoge signalen (REF1, REF2, AI11, AI12)
Binaire ingang 1, vast bezet door /Controller inhibit
Binaire ingang 2, vast bezet door /Ext. fault
Binaire ingang 3, auto-reset
Binaire ingang 4, vast bezet door stroomregeling, modus 1 / modus 2
Binaire ingang 5, vast bezet door setpointmodus A
Binaire ingang 6, vast bezet door setpointmodus B
Referentie voor binaire ingangen DIØØ...DIØ5
Hulpspanningsuitgang + 24 V (max. 200 mA)
Referentiepotentiaal voor binaire signalen
Geen functie
Binaire uitgang 2, vast bezet door /Fault
Binaire uitgang 0, vast bezet door bedrijfsgerede status
Referentiepotentiaal voor binaire signalen
Ingang +24V-voeding (alleen vereist voor diagnosedoeleinden)
AI11/AI12-omschakeling I-signaal (–40 ... +40 mA) È U-signaal (–10 ... +10 V), standaard op U-signaal
Geen functie
V3
REF1
AI11
1
2
REF2
AI12
3
4
5
6
AGND
7
8
DIØØ
DIØ1
9
10
DIØ2
DIØ3
11
12
DIØ4
DIØ5
13
14
DCOM
VO24
15
16
DGND
17
18
DOØ2
19
20
DOØØ
21
22
DGND
VI24
23
24
TPS10A
X10
Technische handleiding – MOVITRANS
De binaire ingangen worden
door optorelais potentiaalge-
scheiden. Als de binaire ingan-
gen met +24 V vanuit VO24
worden geschakeld, moet
DCOM worden aangesloten
op DGND!
Belastbaarheid: max. 50 mA
03880AXX
®
-voedingsmodule TPS10A
