De set monteren
1.
Verwijder de bestaande radiateur en bevestigingsmiddelen.
2.
Verwijder de bestaande radiateurbevestiging en bevestigingsmiddelen.
3.
Verwijder de bestaande koeltank van de radiateur en de tankslangen.
4.
Monteer de nieuwe radiateurbevestiging.
5.
Monteer de nieuwe koeltank en tankslangen.
6.
Monteer de radiateur, koelventilator en kabelboom.
7.
Monteer de bovenste radiateurbevestiging en bevestigingsmiddelen.
8.
Monteer de onderste bevestigingsplaat en bevestigingsmiddelen.
9.
Monteer de bovenste bevestigingsplaat en bevestigingsmiddelen.
10.
Knip de bestaande slang, van de radiateur naar de reservetank, af op 66 cm en leid de slang zoals
getoond.

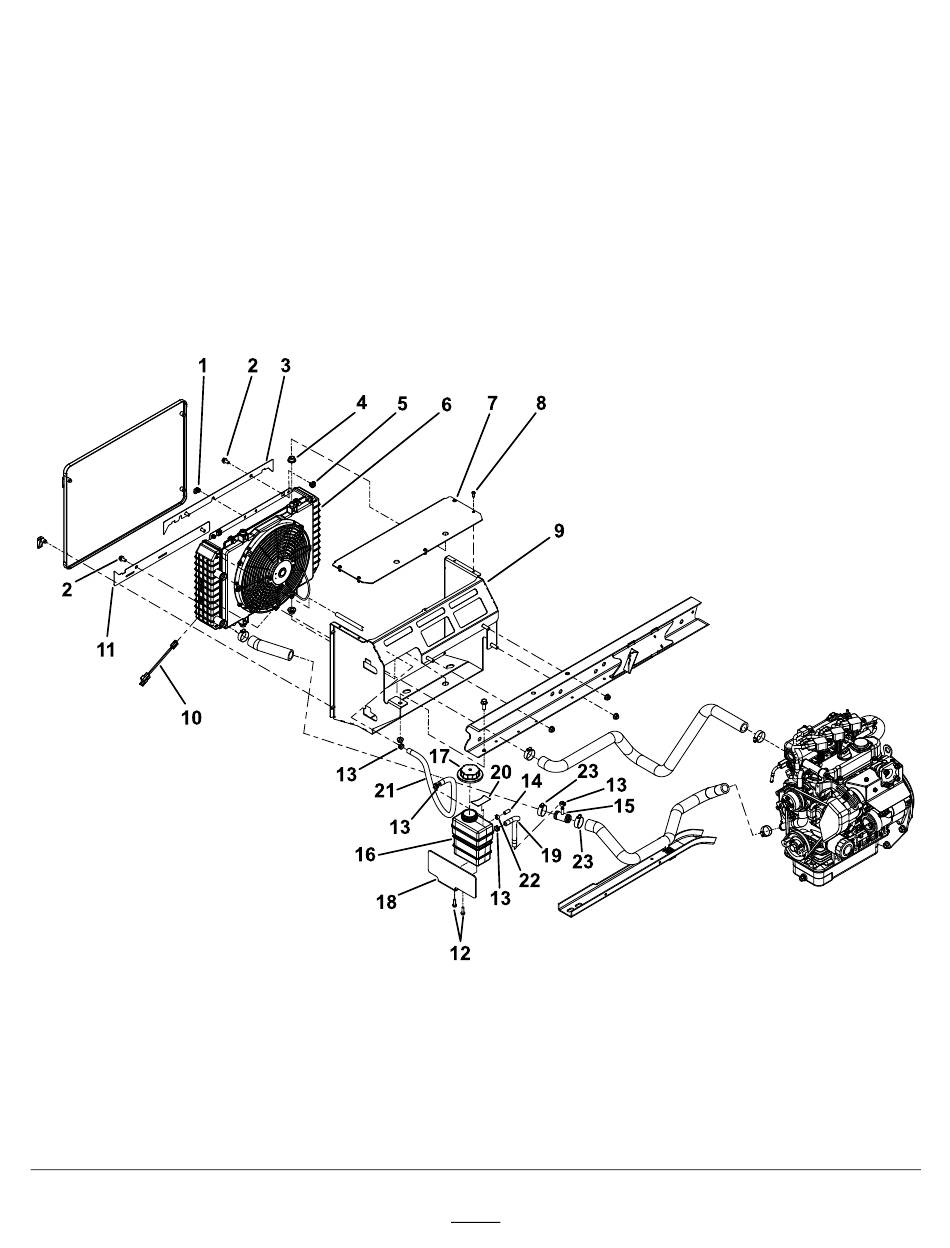

1. Vergrendelveer
2. Zeskantbout (5/16 x
5/8 inch)
3. Bovenste bevestigingsplaat 9. Radiateurbevestiging
4. Flenslager
5. Vierkante moer
6. Vierkante moer
7. Bovenste radiateurbevesti-
ging
8. Schroef
10. Jumper kabelboom
11. Onderste bevestigingsplaat 17. Tankdop
12. Bout (¼")
13. Verende slangklem
14. Slangdop
15. T-stuk
16. Tank
18. Tankbevestigingsplaat
3
19. Koelvloeistofslang
(30,5 cm)
20. Tanksticker
21. Koelvloeistofslang (66 cm)
22. Draadslangklem
23. Wormschroefslangklem
g508839
