MiniLift125:n kokoaminen
Tarkasta, että pakkauksessa on kaikki osat:
Nostomoottori, ohjauskotelo, akkupaketti, alusta moottoreineen, jalkalevy, käsiohjain ja johto, käyttöohje ja latauskaapeli.
Pakkauksessa on oltava myös ruuvit ja peitetulpat (ks. alla).
Kokoaminen:

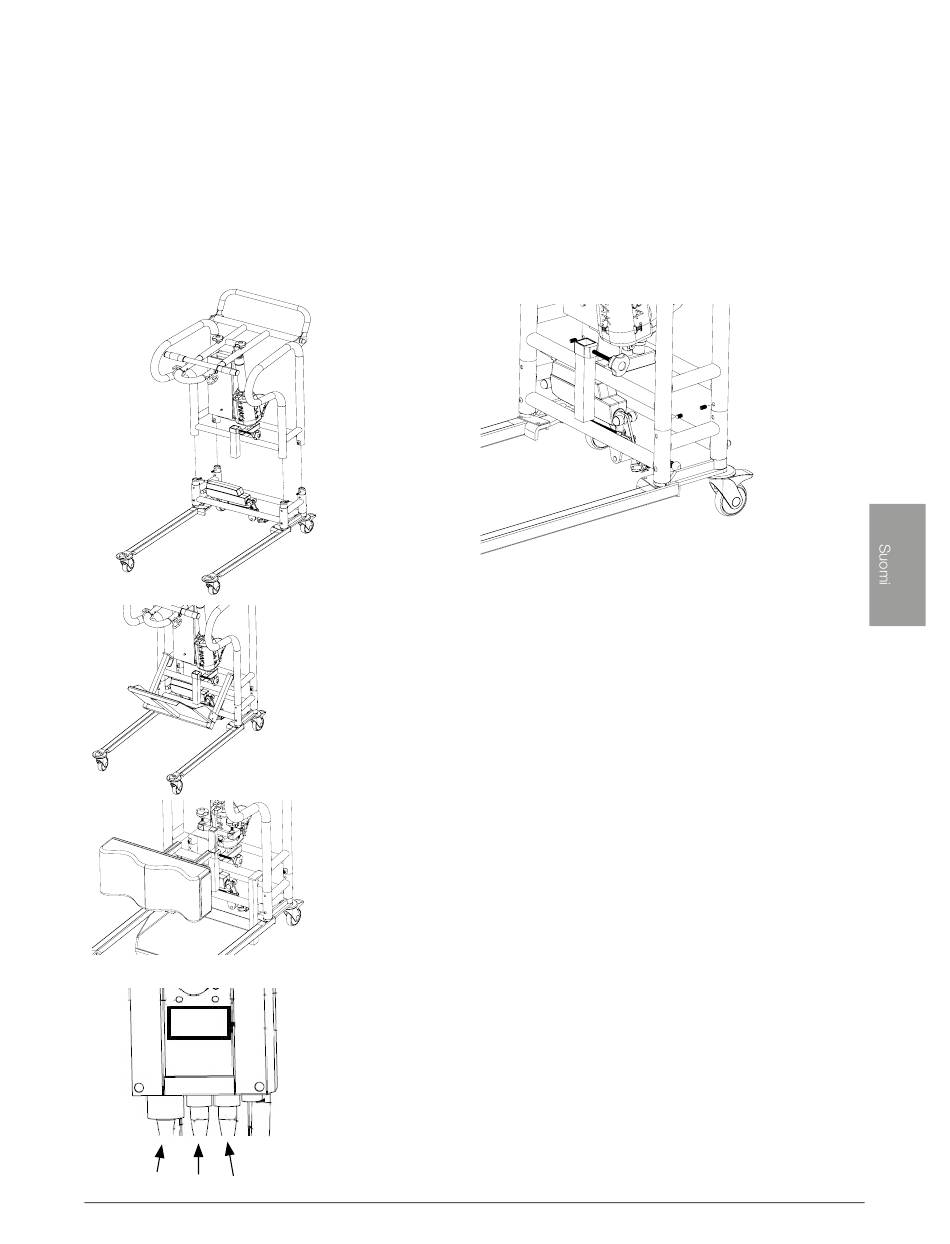

Aseta ylempi osa alemman osan päälle ja laske se varovasti paikalleen (1). Paina se kunnolla paikalleen ja kiristä kaikki
neljä ruuvia. Pane lopuksi muoviset peitetulpat ruuvien päälle (2).
1
2
3
4
5
A
B
C
D
E
F
G
H
J
K
L
M
1
2
3
4
5
HS
M1
SystemRoMedic
M A N U A L
TM
All manuals and user guides at all-guides.com
6
7
8
9
10
11
1
6
7
8
9
10
11
Asenna jalkalevy poikittaistukeen ja käännä se alas (kuva 3).
3
Asenna säärituki työntämällä sen takana olevat poikittaistuet nostimessa oleviin
kiinnitysaukkoihin (4) ja kiristä sen jälkeen vääntimet.
4
Liitä kaapelit: Käsiohjaimen kaapeli liitäntään HS, nostopilarissa olevan
nostoyksikön kaapeli liitäntään M1 ja alustan säätömoottorin kaapeli liitäntään
M2 (5).
5
