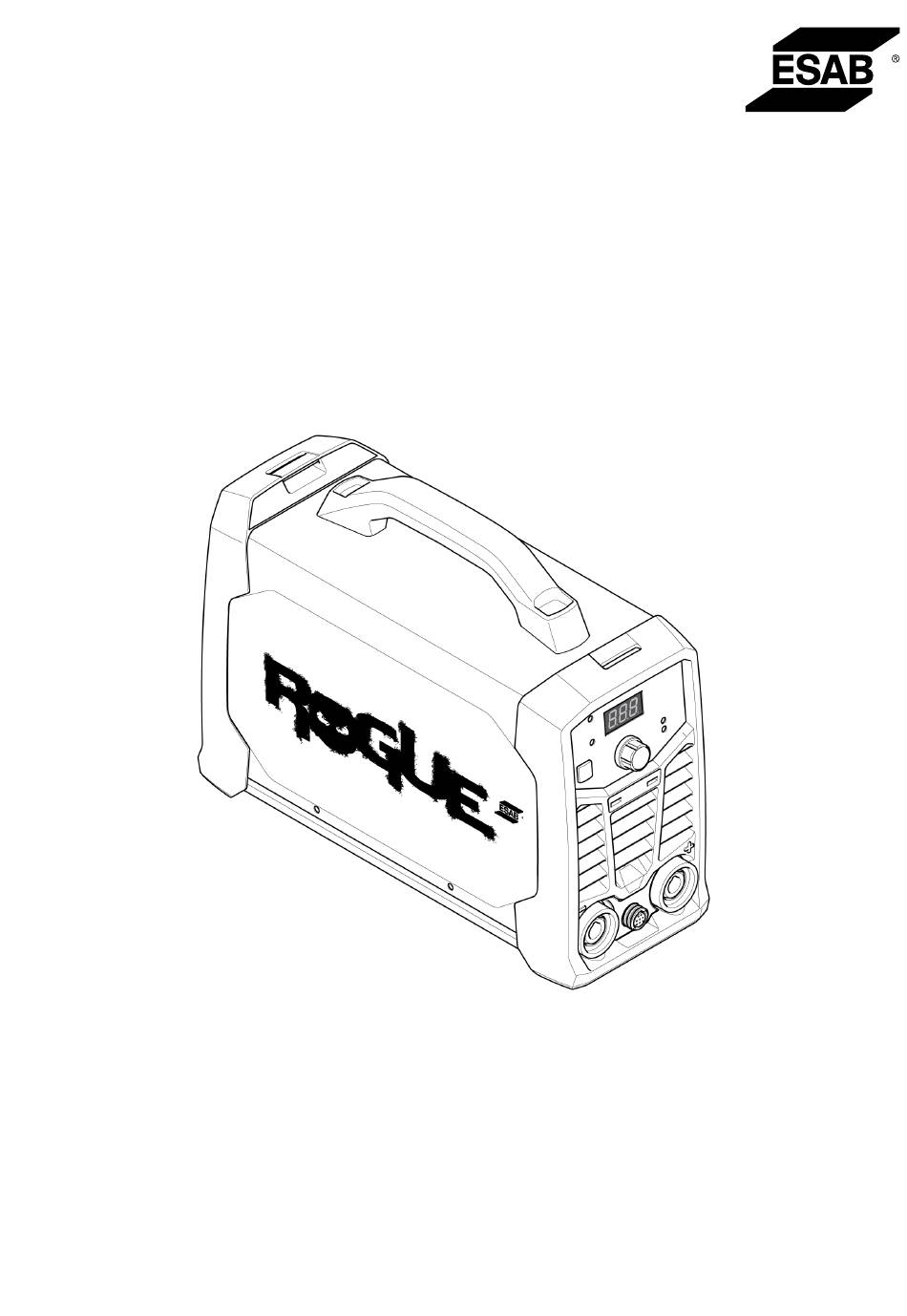

- Pagina 1 Rogue ES 181iP PRO, ES 201iP PRO Gebruiksaanwijzing Valid for: HA427-, HA428-xxxx-xxxx 0448 526 001 NL 20241112...
-
Pagina 3: Inhoudsopgave
Thermische beveiliging ....................Functies en symbolen ....................... Instellingenpaneel ...................... Afstandsbediening ..........................ONDERHOUD ...................... Routineonderhoud ....................De stroombron reinigen ......................PROBLEMEN OPLOSSEN ..................RESERVEONDERDELEN BESTELLEN ..............................SCHEMA ..........................BESTELNUMMERS ............................. ACCESSORIES 0448 526 001 - 3 - © ESAB AB 2024... -
Pagina 4: Veiligheid
(SDS) op. Veiligheidsmaatregelen De gebruikers van ESAB-apparatuur zijn er uiteindelijk verantwoordelijk voor erop toe te zien dat iedereen die met of in de nabijheid van de apparatuur werkt, alle toepasselijke veiligheidsmaatregelen in acht neemt. Deze veiligheidsmaatregelen moeten voldoen aan de eisen die voor dit type apparatuur gelden. - Pagina 5 Smeer- en onderhoudswerkzaamheden mogen niet worden uitgevoerd aan in bedrijf zijnde apparatuur Indien uitgerust met ESAB-koeler Gebruik alleen door ESAB goedgekeurd koelmiddel. Een niet-goedgekeurd koelmiddel kan de apparatuur beschadigen en de productveiligheid in gevaar brengen. In geval van een dergelijke schade zijn alle garantieverplichtingen van ESAB niet langer van toepassing.
- Pagina 6 Neem voor meer informatie contact op met de dichtstbijzijnde ESAB-dealer. Het leveringsprogramma van ESAB omvat een assortiment lasaccessoires en persoonlijke beschermingsmiddelen. Voor bestelinformatie kunt u contact opnemen met uw lokale ESAB-dealer of onze website bezoeken. 0448 526 001 - 6 - ©...
-
Pagina 7: Inleiding
2 INLEIDING INLEIDING De Rogue ES 181iP PRO, ES 201iP PRO is een op een omvormer gebaseerde stroombron die bedoeld is voor MMA/SMAW/elektrode-, MMA-puls-, TIG/GTAW- en TIG-puls-lassen. De accessoires van ESAB voor dit product zijn vermeld in het hoofdstuk "ACCESSOIRES" in deze handleiding. -
Pagina 8: Technische Gegevens
3 TECHNISCHE GEGEVENS TECHNISCHE GEGEVENS Rogue ES 201iP PRO Rogue ES 181iP PRO Netspanning 230 V ±15% 115 V±15% 230 V ±15% 115 V±15% 1~ 50/60 Hz 1~ 50/60 Hz 1~ 50/60 Hz 1~ 50/60 Hz Primaire stroom MMA/SMAW/elek trode 30 A 29 A... - Pagina 9 3 TECHNISCHE GEGEVENS Rogue ES 201iP PRO Rogue ES 181iP PRO MMA/SMAW/elek trode Live TIG/GTAW Nullastspanning U VRD 35 V 78 V DC 78 V DC 78 V DC 78 V DC gedeactiveerd VRD 35 V <30 V <30 V <30 V <30 V geactiveerd Bedrijfstempera -10 tot +40 °C -10 tot +40 °C -10 tot +40 °C -10 tot +40 °C tuur (+14 tot 104 °F)
-
Pagina 10: Installatie
Koppel de voedingskabels van de uitgeschakelde voedingslijn uit voordat u de lasstroombron verplaatst. WAARSCHUWING! Vallende apparatuur kan ernstig persoonlijk letsel veroorzaken en kan apparatuur beschadigen. Til de unit op aan de handgreep. 0448 526 001 - 10 - © ESAB AB 2024... -
Pagina 11: Netvoeding
4 INSTALLATIE Netvoeding LET OP! De Rogue ES 181iP PRO en ES 201iP PRO voldoen aan IEC 61000-3-12, vooropgesteld dat het kortsluitvermogen groter is dan of gelijk is aan S bij het aansluitpunt tussen de voeding scmin van de gebruiker en het openbare elektriciteitsnet. Het is de verantwoordelijkheid van de... - Pagina 12 Aanbevolen worden generatoren met automatische spanningsregeling (AVR, Automatic Voltage Regulation) of met een gelijkwaardig of beter type regeling en met een nominaal vermogen van 7 kW. 0448 526 001 - 12 - © ESAB AB 2024...
-
Pagina 13: Bediening
Bij MMA-/SMAW-/elektrodelassen kan de laskabel worden aangesloten op de positieve (+) of de negatieve (-) lasaansluiting, afhankelijk van het gebruikte type elektrode. De aansluitpolariteit is aangegeven op de verpakking van de elektroden. 0448 526 001 - 13 - © ESAB AB 2024... -
Pagina 14: De Netvoeding In-/Uitschakelen
Ventilatorregeling De Rogue ES 181iP PRO en ES 201iP PRO zijn uitgevoerd met de functie 'ventilator wanneer nodig'. 'Ventilator wanneer nodig' schakelt de koelventilator uit wanneer deze niet nodig is. Dit biedt twee belangrijke voordelen; (1) energiebesparing en (2) verontreiniging zoals door in de voeding gezogen stof tot een minimum beperken. -
Pagina 15: Spanningsverlagingstransformator (Vrd)
De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. Dit wordt aangegeven door een brandende VRD-indicator op het paneel. Neem voor het activeren van deze functie contact op met een erkende ESAB-technicus. Pulslassen Pulslassen is een techniek die voornamelijk wordt gebruikt om de controle over het smeltbad en het stollingsproces te verbeteren en de materiaalvervorming te minimaliseren door de warmtetoevoer te verminderen. -
Pagina 16: Instellingenpaneel
Sluit de afstandsbediening aan de voorzijde van de stroombron aan. Na aansluiting wordt de afstandsbediening automatisch geactiveerd. De maximuminstelling van de stroombron wordt bepaald door de betreffende bediening op het voorpaneel, ongeacht de instelling op de afstandsbediening. 0448 526 001 - 16 - © ESAB AB 2024... -
Pagina 17: Onderhoud
Om de prestaties van de stroombron in stand te houden en de levensduur ervan te verlengen, moet het product regelmatig gereinigd worden. De frequentie hangt af van het volgende: • Het lasproces 0448 526 001 - 17 - © ESAB AB 2024... - Pagina 18 2) Open de behuizing en verwijder opgehoopt vuil, metaalresten, slakken en los materiaal met een stofzuiger. Houd de schroefoppervlakken voor de shuntkabels schoon, aangezien ophoping van vreemd materiaal de afgegeven lasstroom kan doen verminderen. 0448 526 001 - 18 - © ESAB AB 2024...
-
Pagina 19: Problemen Oplossen
Raadpleeg het gedeelte "Inschakelduur” van de stroombron in Hoofdstuk 3 "Technische gegevens", pagina 9. Zorg ervoor dat de ventilatieopeningen niet zijn verstopt. Reinig de binnenkant van de machine volgens de normale onderhoudsroutines. 0448 526 001 - 19 - © ESAB AB 2024... -
Pagina 20: Reserveonderdelen Bestellen
Reparaties en elektrisch onderhoud moeten worden uitgevoerd door een erkende ESAB-onderhoudsmonteur. Gebruik alleen originele ESAB-onderdelen. De Rogue ES 181iP PRO en ES 201iP PRO zijn ontworpen en getest conform de internationale en Europese normen EN60974-1 en EN60974-10. Na voltooiing van onderhouds- of... -
Pagina 21: Bijlage
BIJLAGE BIJLAGE SCHEMA Voor serienummer HA427-xxxx-xxxx 0448 526 001 - 21 - © ESAB AB 2024... - Pagina 22 BIJLAGE Voor serienummer HA428-xxxx-xxxx 0448 526 001 - 22 - © ESAB AB 2024...
-
Pagina 23: Bestelnummers
Daarom zijn zie hier vervangen door *. Zorg ervoor dat u een handleiding gebruikt met een serienummer of softwareversie die overeenkomt met het product. Zie de voorpagina van de handleiding. Technische documentatie is beschikbaar op internet: www.esab.com 0448 526 001 - 23 - © ESAB AB 2024... -
Pagina 24: Accessories
Electrode holder Handy 200A with 25 mm², 3 m, OKC 50 0700 500 084 Remote control, Handheld remote, MMA / SMAW / Stick 4 W4014450 Remote control, Foot pedal, with 4,5 m (15 ft) cable, 8 PIN 0448 526 001 - 24 - © ESAB AB 2024... - Pagina 25 BIJLAGE 0700 500 085 Rogue plastic case (Toolbox) 0700 500 086 Shoulder strap 0448 526 001 - 25 - © ESAB AB 2024...
- Pagina 26 Ga voor contactgegevens naar http://esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
