DP-poorten bewaken Zodra Modbus-communicatie is aangesloten en geparametriseerd, kunnen de
8 van 50
1 Aanvullend bedrijfsvoorschrift
1.3.4 Stopbits en pariteit instellen

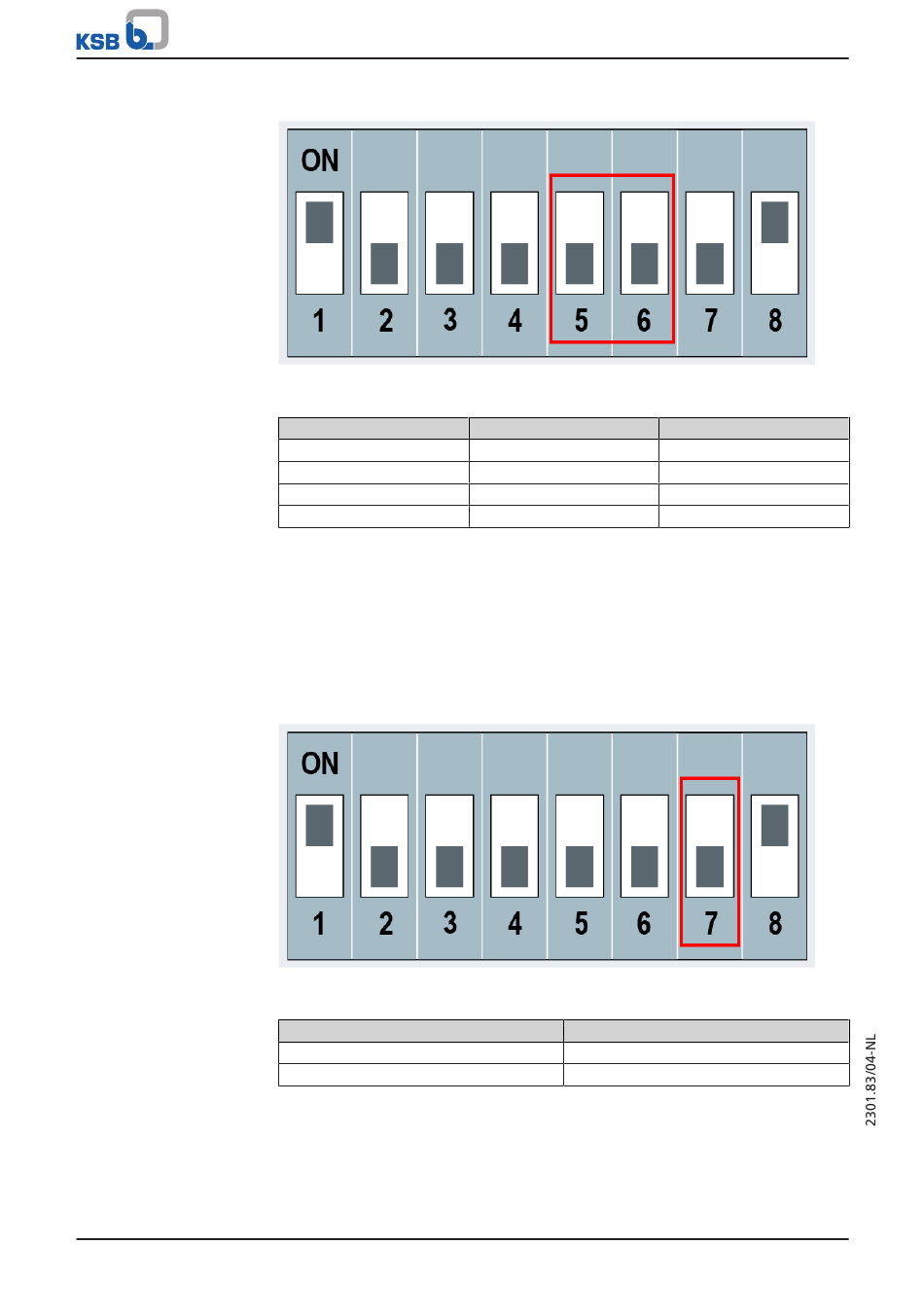

Afb. 3: Stopbits en pariteit met DIP-schakelaars 5 en 6 instellen
Tabel 9: Selecteren van de stopbits/pariteit
DIP-schakelaar 5
UIT
AAN
UIT
AAN
1.3.5 Bewaking DP-poorten
instellingen worden opgeslagen met DIP-schakelaar 7. Als er een storing van de op
de DP-poorten aangesloten AmaControl wordt geregistreerd, wordt in het register
"dez9734 (FC4)" van de INT 600 DM-gateway de foutstatus (1= fout) weergegeven.
Het alarm wordt geactiveerd met een vertraging van ongeveer 2 minuten. Parallel
aan deze melding kunnen de respectieve secondetellers van de afzonderlijke
AmaControls voor een aanvullende evaluatie (bijv. als toepassing levensteken)
uitgelezen (FC4) worden (ð Hoofdstuk 1.4.5, Pagina 40) .
Afb. 4: DP-poortbewaking via DIP-schakelaar 7 activeren
Tabel 10: DP-poorten bewaken
DIP-schakelaar 7
AAN
UIT
AmaControl
DIP-schakelaar 6
UIT
UIT
AAN
AAN
Adres
Geactiveerd
Gedeactiveerd
Adres
1 / even
1 / oneven
2 / Nee (fabrieksinstelling)
1 / Nee
