3.2 Compatibilité
Vérifier en s'aidant d'une table de compatibilité (par
exemple le tableau des compatibilités Lutz) et de la
liste des matériaux constitutifs de la pompe tableau 1
(voir page 23) si celle-ci est compatible avec le liquide
à pomper:
Lors du nettoyage de la pompe, faire attention à ce
que toutes les parties en contact avec le produit de
nettoyage y résistent!
3.3 Température d'utilisation
La température du produit à pomper ne doit pas dépasser
les valeurs indiquées en tableau 2 (voir page 23).

4. Mise en service

4.1 Montage de la B70V

Les moteurs triphasés sont connectés à la pompe au
moyen d'une fixation rapide.
A l'intérieur, les vis sur le monteur sont pré-montées :
2 doigts de positionnement (voir Fig. 1 – pos. 1),
et 2 vis de verrouillage (Fig. 1, pos. 2).
Avant assemblage, régler le jeu du moyeu de
l'accouplement par rapport à la pompe (voir Fig. 1,
pos. 3).
Monter le moteur sur la pompe. Les vis de verrouillage
doivent venir en face des larges trous sur la bride de la
pompe (voir Fig. 1, pos. 4).
Après une rotation horaire du moteur afin de venir
en butée (voir Fig. 1.1, pos. 1), les 2 vis peuvent être
serrées (voir Fig. 1.1, pos. 2).

4.2 Montage de la B70V-SR

Poser le moteur d'entraînement sur le corps de pompe.
Une légère rotation du moteur a pour effet de faire
s'engager le tenon d'entraînement dans l'accouplement.
A ce moment, à l'aide du volant (filetage à droite), fixer
solidement l'un à l'autre moteur d'entraînement et corps
de pompe (voir Fig. 2).
 S'assurer que la connexion a été faite de
manière correcte et solide!
18
4.3 Branchement électrique de moteurs triphasés
Le branchement électrique doit uniquement être
effectué par une personne qualifiée et formée pour
ce travail. Tenir compte des conditions suivantes:
- Pendant que des travaux sont effectués, le moteur ne
doit pas se trouver sous tension.
S'il y a un interrupteur de sécurité, le mettre en position
„Aus" (arrêt).
- La tension du réseau et la fréquence du courant doivent
correspondre aux indications de la plaque signalétique
(voir Fig. 3).
- Les dimensions du câble de branchement doivent être
adaptées au courant nominal.
- Le câble de branchement doit être isolé en fonction des
conditions ambiantes.

4.4 Sens de rotation

Le sens de rotation du moteur doit correspondre au sens
de la flèche sur la pièce de liaison. Le cas échéant, il faut
reconnecter le moteur dans le bon sens (voir Fig. 4).

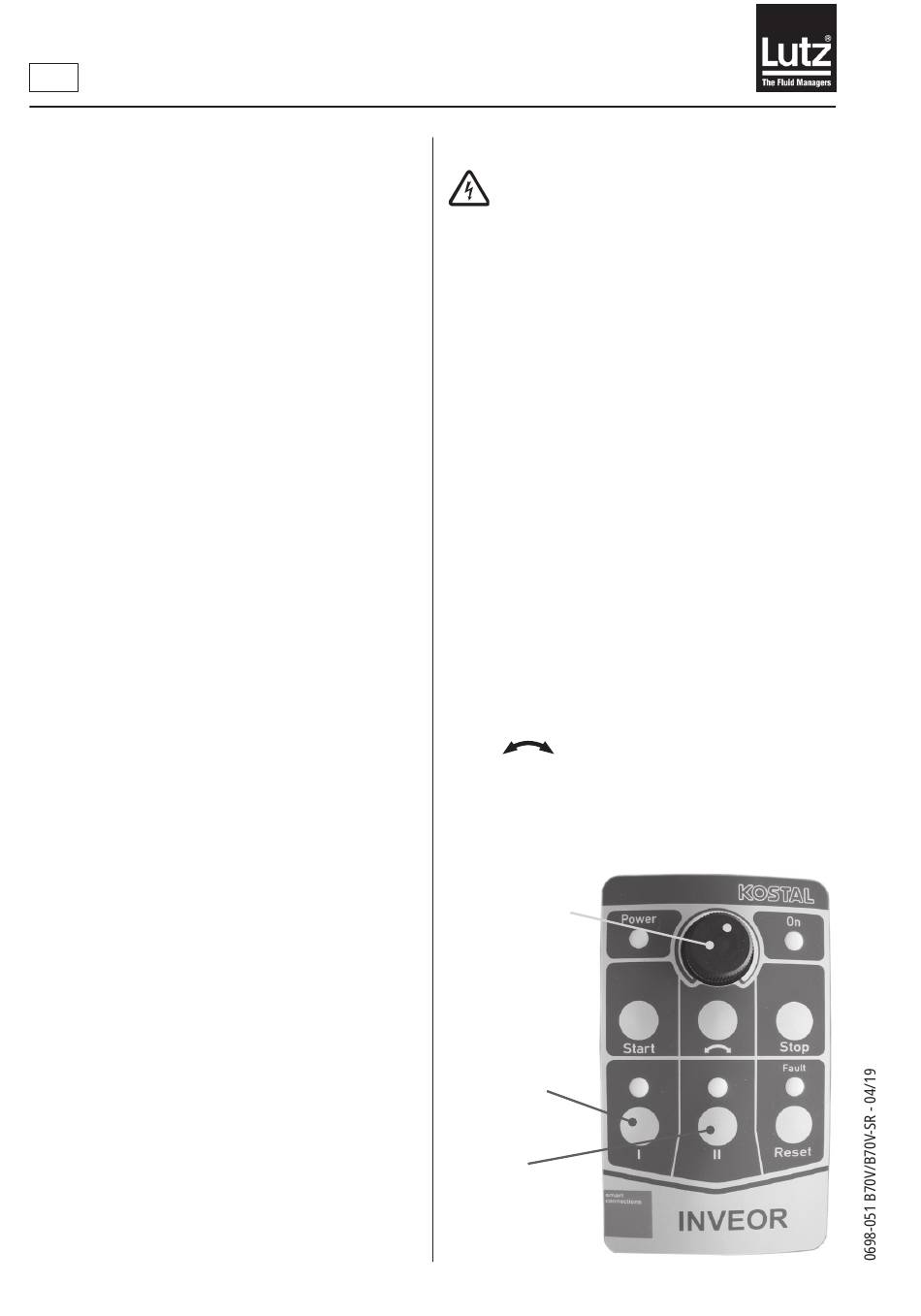

4.5 Utiliser un moteur triphasé avec un
variateur de fréquence intégré
Défaut:
Le bouton "start" démarre la pompe
Le bouton "stop" arrête la pompe
Bouton
(changement de direction) sans fonction
Le bouton I active le mode I : "Pompage"
Le bouton II active le mode II : "Vidange"
Le bouton Reset réinitialise la pompe dans le cas de
défaillance
Contrôle de la
vitesse
(Potentiomètre)
pour ajuster
la vitesse
manuellement
Pompage
Rotation à droite
Mettre la consi-
gne sur le potenti-
omètre (10-50 Hz)
Vidange
Rotation à gauche
Vitesse fix à 5 Hz
(Option sans
fonction)
