14 Bevestig het toestel aan het montageoppervlak met de meegeleverde schroeven.
15 Bevestig de trimkapjes door deze op hun plaats te klikken rondom het toestel.
Aandachtspunten bij de aansluiting
Nadat u de kabels op de houder hebt aangesloten, draait u de borgringen aan om elke kabel vast te zetten.

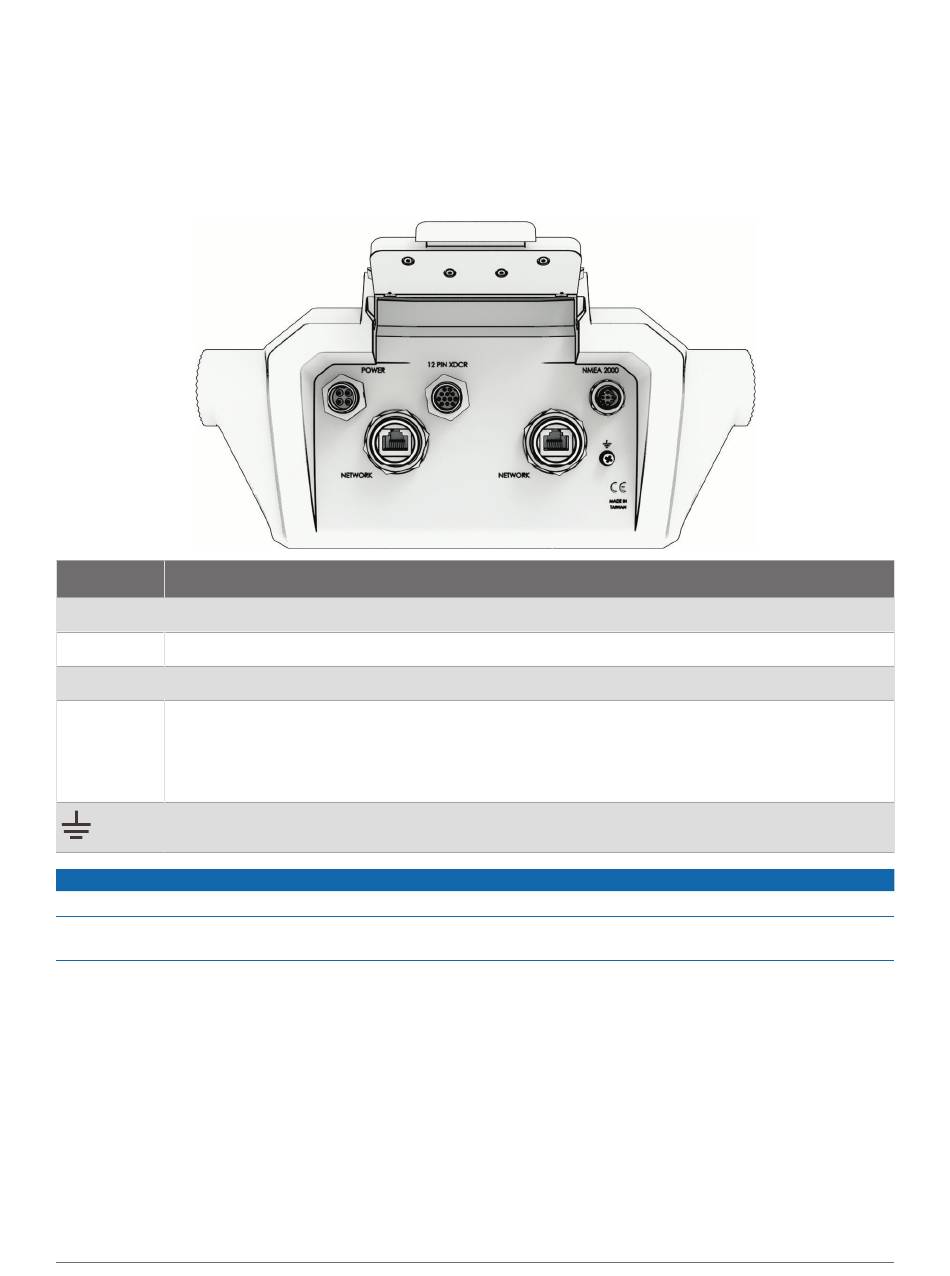

Connectoraanzicht
Label
Beschrijving
POWER
Poort voor voedingskabel
12 PIN XDCR 12-pins transducer
NMEA 2000
NMEA 2000
Garmin Marine Network kabelpoort voor aansluiting op compatibele Panoptix
ECHOMAP toestellen
NETWORK
OPMERKING: Dit toestel is niet compatibel met sommige Garmin Marine Network toestellen
zoals GPSMAP
Aardschroef
Bedek ongebruikte aansluitingen met de weerkapjes om te voorkomen dat de metalen contactpunten roesten.
Voor de beste prestaties en om corrosie te voorkomen, steekt u de kabelconnector volledig in de poort en draait
u de borgring rechtsom vast. Als de borgring met gedeelde kraag niet is aangebracht, moet u deze aanbrengen.
4
®
netwerk
®
, GSD
en radartoestellen.
™
LET OP
, GCV
en
™
™
