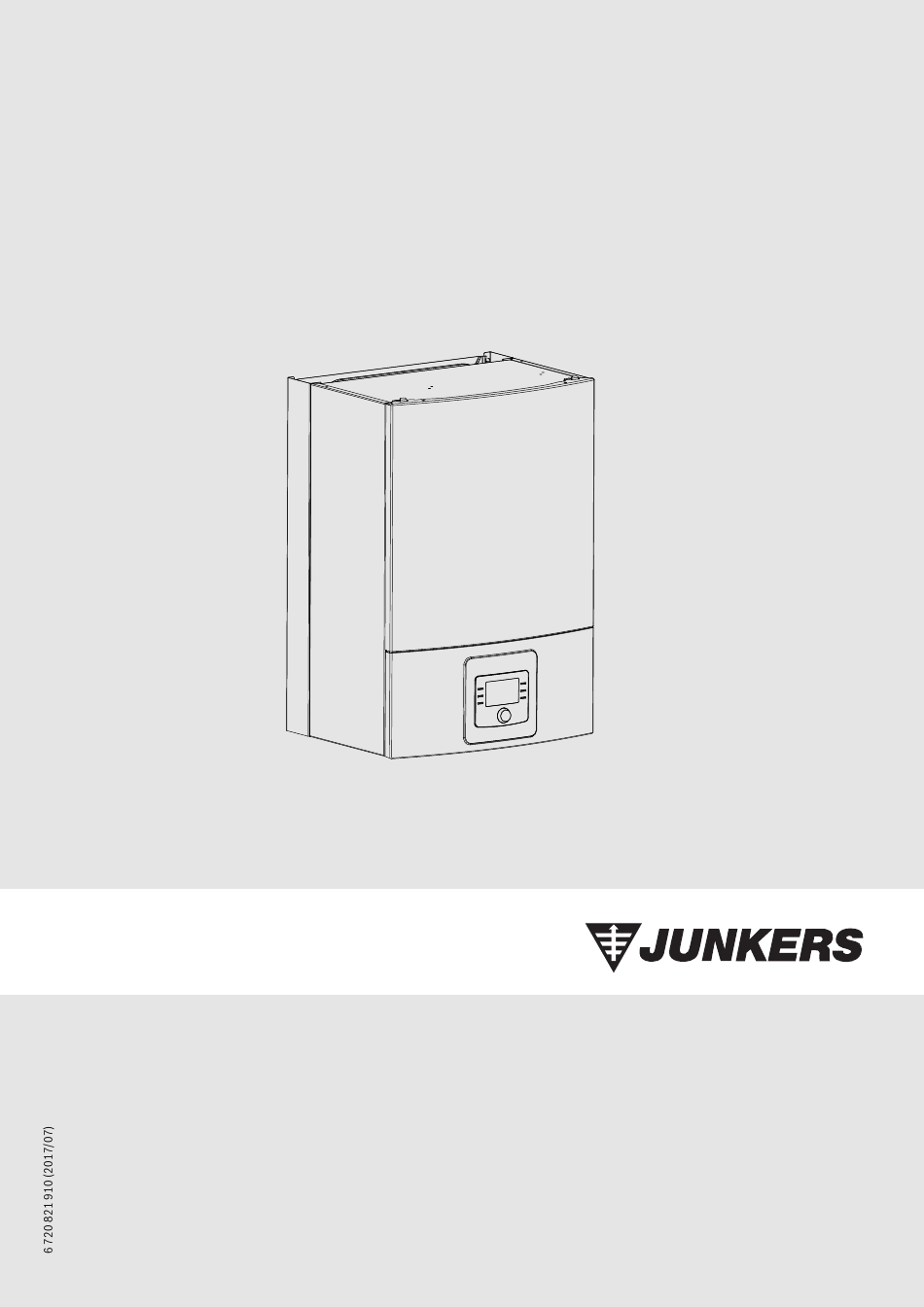

- Pagina 1 Wandhangende warmtepomp-spliteenheid voor lucht-waterwarmtepomp SAS 2...15-2 Supraeco ASB / ASE ASB 6 | ASB 13 | ASE 6 | ASE 13 6 720 810 352-00.2I Installatiehandleiding...
-
Pagina 2: Inhoudsopgave
2 | Inhoudsopgave Inhoudsopgave Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) ..... 19 Binneneenheid met menger voor Uitleg van de symbolen en veiligheidsinstructies . -
Pagina 3: Uitleg Van De Symbolen En Veiligheidsinstructies
Uitleg van de symbolen en veiligheidsinstructies | 3 Algemene veiligheidsinstructies Uitleg van de symbolen en veiligheidsinstruc- Deze installatiehandleiding is bedoeld voor installa- ties teurs van waterinstallaties, cv- en elektrotechniek. ▶ Lees de installatiehandleidingen (warmtepomp, re- Uitleg van de symbolen gelaar enzovoort) vóór de installatie. Waarschuwing ▶... -
Pagina 4: Leveringsomvang
4 | Leveringsomvang Leveringsomvang 6 720 810 352-01.2I Afb. 1 Leveringsomvang, wandhangende binneneenheid Binneneenheid (voorbeeldweergave) De conformiteitverklaring van het product kunt u aanvragen. Neem daar- Installatiehandleiding, bedieningshandleiding en inbouwin- voor contact op met het adres vermeld op de achterkant van deze hand- structie leiding. -
Pagina 5: Gebruik
Algemeen | 5 Gebruik neer beide cv-circuits identieke bedrijfstijden hebben, heeft het gemengde cv-circuit geen minimaal oppervlak nodig, omdat met de 4 De wandhangende binneneenheid mag alleen ingesloten cv-installaties constant doorstroomde radiatoren de warmtepompfunctie wordt ge- conform EN 12828 worden ingebouwd. waarborgd. -
Pagina 6: Technische Gegevens
6 | Technische gegevens Technische gegevens Technische gegevens – binneneenheid met menger voor externe bijverwarming Binneneenheid ASB Eenheid ASB 6 ASB 13 Elektrische gegevens Stroomvoorziening Aanbevolen zekering Aansluitvermogen Verwarmingsysteem Aansluittype (cv-aanvoer en aanvoer/retour van de bijverwarming) 1"-buitendraad 1"-buitendraad Aansluittype (cv-retour) 1"-binnendraad 1"-binnendraad Aansluittype warmtepompaanvoer (gas) -
Pagina 7: Installatie-Oplossingen
Technische gegevens | 7 1) 1N AC 50 Hz 2) 3N AC 50 Hz 3) Zekeringkarakteristiek gL/C 4) Druk afhankelijk van de druk in het expansievat 5) Wanneer de minimale volumestroom in het systeem niet kan worden gewaarborgd, is een buffervat noodzakelijk. Installatie-oplossingen De buiteneenheid en de binneneenheid mogen alleen overeenkomstig de officiële installatie-oplossingen van... -
Pagina 8: Technische Gegevens
8 | Technische gegevens 4.3.2 Installatieconfiguratie met warmtepomp en binneneen- heid met menger voor extra externe bijverwarming CR 10 H CR 10 H MM 100 HT 4 SEC 20 HPC 400 230 V AC 400 /230 V AC SW ...-1 SAS ...-2 ASB ZSB ...-4 6 720 814 188-01.1T... - Pagina 9 Technische gegevens | 9 4.3.3 Installatieconfiguratie met warmtepomp en binneneen- heid met geïntegreerd elektrisch verwarmingselement HPC 400 SEC 20 CR 10 H CR 10 H MM 100 400 V AC 400 /230 V AC SW ...-1 SAS ...-2 ASE 6 720 814 212-01.1T Afb.
-
Pagina 10: Algemene Symboolverklaringen
10 | Technische gegevens 4.3.4 Algemene symboolverklaringen Symbool Benaming Symbool Benaming Symbool Benaming Leidingen/elektrische kabels Aanvoer – verwarming/solarcircuit Warm water Elektrische kabel Retour – verwarming/solarcircuit Drinkwater Onderbreking van de elektrische ka- Tapwatercirculatie Stelaandrijvingen/ventielen/temperatuursensoren/pompen klep Drukverschilregelaar Circulatiepomp Revisiebypass Veiligheidsklep Terugslagventiel Instelventiel Inlaatcombinatie Temperatuursensor/-bewaking Overstortventiel... -
Pagina 11: Voorschriften
Voorschriften | 11 Conform de geldende EU-richtlijnen (verordening EU No 517/2014, die Voorschriften op 1 januari 2015 van kracht werd) moeten exploitanten van appara- tuur die niet in schuimen opgenomen gefluoreerde broeikasgassen be- De volgende richtlijnen en voorschriften moeten worden gerespecteerd: vat in hoeveelheden van 5 ton CO2-equivalent of meer ervoor zorgen dat •... -
Pagina 12: Leidingafmetingen
12 | Algemene installatiehandleiding Leidingafmetingen gasverwarmingen. Daardoor is de cv-installatie bij agressief water ge- voeliger voor corrosie. Leidingafmetingen (mm) Uitsluitend additieven voor het verhogen van de pH-waarde gebrui- Aanvoer cv-installatie 1"-buitendraad 1"-buitendraad ken en het water schoon houden. CV-retour 1"-binnendraad 1"-binnendraad De aanbevolen pH-waarde is 7,5 –... -
Pagina 13: Cv-Installatie Spoelen
Algemene installatiehandleiding | 13 7. Eventuele toebehoren monteren (mengermodule, solarmodule, en- Een chemische behandeling als preventie van corrosie zovoort). moet door de installateur worden uitgevoerd. 8. Indien nodig EMS 2 BUS-kabel op toebehoren aansluiten (hoofdstuk 8.2). 9. Boiler vullen en ontluchten. CV-installatie spoelen 10. -
Pagina 14: Bypass Naar Cv-Installatie
14 | Algemene installatiehandleiding Bypass naar cv-installatie De bypass moet buiten een diameter van 22 mm (Cu) hebben en tussen aanvoer en retour worden geïnstal- leerd. De bypass moet dicht bij de binneneenheid (ASE/ ASB) worden geïnstalleerd, daarbij mag de afstand niet meer zijn dan 150 cm. -
Pagina 15: Elektrische Aansluiting - Algemeen
Elektrische aansluiting – algemeen | 15 ▶ Gebruik aderdiameters en kabeltypen conform de betreffende zeke- ringen en de installatiewijze. ▶ Sluit de warmtepomp aan conform het aansluitschema. Er mogen geen andere verbruikers worden aangesloten. ▶ Bij vervangen van de printplaat de kleurcodering respecteren. CAN-BUS OPMERKING: Verkeerde werking door storingen! Krachtstroomkabels (230/400 V) in de nabijheid van... -
Pagina 16: Ems 2-Bus
16 | Elektrische aansluiting – algemeen ▶ Bij externe inductieve invloeden (bijvoorbeeld van fotovoltaïsche in- stallaties) afgeschermde kabel gebruiken. Daarbij de afscherming aan slechts één zijde aan de behuizing aarden. Omgang met printplaten Printplaten met besturingselektronica zijn zeer gevoelig voor elektrosta- tische ontladingen (ESD - ElectroStatic Discharge). -
Pagina 17: Evu
Elektrische aansluiting – algemeen | 17 Binneneenheid aansluiten 8.4.1 Externe aansluitingen OPMERKING: Materiële schade door verkeerde aanslui- ting! Door de aansluiting op een verkeerde spanning of stroomsterkte is schade aan elektrische componenten mogelijk. ▶ Op externe aansluitingen van de binneneenheid mo- gen alleen componenten worden aangesloten, die voor bedrijf met 5 V en 1 mA geschikt zijn. -
Pagina 18: Aansluitalternatief Ems 2-Bus
18 | Elektrische aansluiting – algemeen Aansluitalternatief EMS 2-bus 6 720 809 156-43.1I Afb. 14 Aansluitalternatief EMS 2-bus Sterschakeling en serieschakeling met externe aansluitdoos Sterschakeling Serieschakeling Installatiemodule Toebehorenmodule (bijvoorbeeld kamertemperatuurgestuurde regelaar, mengermodule, solarmodule) 6 720 821 910 (2017/07) ASB/ASE... -
Pagina 19: Installatie Van De Binneneenheid Met Menger Voor Externe Bijverwarming (Asb)
Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 19 Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) De installatie mag alleen door een erkend installateur worden uitgevoerd. De installateur moet de geldende re- gels en voorschriften en instructies in de installatie- en gebruikershandleiding respecteren. -
Pagina 20: Binneneenheid Met Menger Voor Externe Bijverwarming Aansluiten
20 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) Binneneenheid met menger voor externe bijverwar- ming aansluiten 9.2.1 Aansluiting op warmtepomp Een handleiding voor de aansluiting bevindt zich in het installatiehandboek van de warmtepomp. 9.2.2 Aansluiting op externe bijverwarming en cv-installatie In de binneneenheid de volgende aansluitingen uitvoeren: ▶... -
Pagina 21: Vullen Cv-Installatie
Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 21 Vullen cv-installatie CV-systeem eerst uitspoelen. Wanneer de boiler op het systeem is aan- gesloten, moet deze met water worden gevuld. Vul daarna het cv-systeem. 9.3.1 Buiteneenheid en binneneenheid vullen Na het vullen de installatie grondig ontluchten en het luchtfilter reinigen. -
Pagina 22: Elektrische Aansluiting Van De Externe Bijverwarming
22 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) Elektrische aansluiting van de externe bijverwar- Afhankelijk van de gevoeligheid van de debietregeling kan ook een snel motorventiel worden gebruikt om schakelgeluiden te vermijden. ming Bij gebruik van een externe bijverwarming met menger zijn enkele extra Ketels zonder debietregeling (zoals bijv. -
Pagina 23: Schakelschema Voor Binneneenheid Met Menger Voor Externe Bijverwarming
Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 23 Schakelschema voor binneneenheid met menger voor externe bijverwarming 9.5.1 Overzicht elektrische aansluitingen 6 720 813 157-30.2I Afb. 21 Overzicht elektrische aansluitingen in de binneneenheid met mengventiel Installatieprintplaat Aansluitklemmen Positie Onderdeel Moment (Nm) -
Pagina 24: Can-Bus En Ems Aansluiting
24 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) 9.5.2 CAN-BUS en EMS aansluiting 6 720 813 157-131.3I Afb. 22 Overzicht van de binneneenheid met externe bijverwarming Doorgetrokken lijn = fabrieksaansluiting [10] Verbindingsklemmen Gestippelde lijn = extra: Opmerking voor CAN-BUS: Binneneenheid "Out 12 V DC"... - Pagina 25 Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 25 9.5.3 Binneneenheid met 230 V~ 1N buiteneenheid 6 720 813 157-32.6I Afb. 23 Binneneenheid met 230 V~ 1N buiteneenheid Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: EMS-module (toebehoren) Installatiemodule SEC 20 Aansluitklemmen van de binneneenheid...
- Pagina 26 26 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) 9.5.4 Binneneenheid met 400 V~ 3N buiteneenheid 6 720 813 157-33.6I Afb. 24 Binneneenheid met 400 V~ 3N buiteneenheid Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: EMS-module (toebehoren) Installatiemodule SEC 20 Aansluitklemmen van de binneneenheid...
- Pagina 27 Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 27 9.5.5 Schakelschema van de installatiemodule voor binneneen- heid met menger voor externe bijverwarming 6 720 813 157-34.3I Afb. 25 Schakelschema van de installatiemodule voor binneneenheid met menger Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = extra: CAN-BUS naar warmtepomp [E3]...
- Pagina 28 28 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) 9.5.6 Schakelschema van de installatiemodule, externe bijver- warming in-/uitschakelen 6 720 813 157-35.2I Afb. 26 Schakelschema van de installatiemodule in-/uitschakelen Codeerschakelaar en LED-buscommunicatie ~230 V uitgang Externe bijverwarming EM0 in-/uitschakelen Maximale belasting voor relaisuitgangen: 2 A, cos>0,4.
- Pagina 29 Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 29 9.5.7 Schakelschema van de installatiemodule, alarm voor exter- ne bijverwarming 6 720 813 157-36.2I Afb. 27 Schakelschema van de installatiemodule, alarm voor externe bijverwarming Codeerschakelaar en LED-buscommunicatie Alarm externe bijverwarming (~230 VAC ingangsspanning) Externe bijverwarming stookolie Elektrisch...
- Pagina 30 30 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) 9.5.8 Schakelschema EVU/SG ingang 6 720 813 343-20.2I Afb. 28 Externe ingang EVU/SG [I1] Externe ingang 1 (EVU) Het schakelcontact van de relais, die op de aansluitingen [I4] Externe ingang 4 (Smart Grid) 13, 14 en 49, 50 van de installatiemodule wordt aange- Binneneenheid sloten, moet voor 5 V en 1 mA zijn gedimensioneerd.
-
Pagina 31: Aansluitschema Voor Evu/Sg
Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 31 9.5.9 Aansluitschema voor EVU/SG 6 720 810 940-05.2I Afb. 29 Aansluitschema voor EVU/SG Tariefregeling SG (Smart Grid) Bedieningseenheid in de binneneenheid Bedrijfstoestand 1, standby EVU-functie = 1 SG-functie = 0 Bedrijfstoestand 2, normaal bedrijf EVU-functie = 0 SG-functie = 0... - Pagina 32 32 | Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) 9.5.10 Energieleverancier, alleen uitschakeling van de compressor 6 720 812 913-04.2I Afb. 30 Energieleverancier, alleen uitschakeling van de compressor Stroomvoorziening Stroommeter buiteneenheid, laag tarief Tariefregeling SG (Smart Grid) Gebouwstroommeter, 1 fase hoog tarief Buiteneenheid (compressor) Bedieningseenheid in de binneneenheid...
-
Pagina 33: Smart Grid
Installatie van de binneneenheid met menger voor externe bijverwarming (ASB) | 33 Smart Grid De buiteneenheid ODU is Smart Grid Ready. De EVU-uitschakeling is een deel van deze functionaliteit. Met de EVU-uitschakeling kan het energiebedrijf de buiteneenheid ODU uitschakelen. De Smart-Grid-functie breidt de ingrijpmogelijkheden van het energiebedrijf uit doordat deze de buiteneenheid ODU op bepaalde tijden een startcommando kan geven, bijvoorbeeld wanneer voordelige stroom beschikbaar is. -
Pagina 34: Installatie Van De Binneneenheid Met Geïntegreerde Elektrische Bijverwarming (Ase)
34 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) Installatie van de binneneenheid met geïnte- greerde elektrische bijverwarming (ASE) De installatie mag alleen door een erkend installateur worden uitgevoerd. De installateur moet de geldende re- gels en voorschriften en instructies in de installatie- en gebruikershandleiding respecteren. -
Pagina 35: Aansluiting Van De Binneneenheid Met Geïntegreerde Elektrische Bijverwarming
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 35 10.2 Aansluiting van de binneneenheid met geïntegreer- de elektrische bijverwarming De volgende aansluitingen op de binneneenheid installeren: ▶ Afvoerslang van [6] afb. 34 naar een vorstvrije afvoer installeren. ▶ Leidingen voor warmtedragende vloeistof van de warmtepomp op [1] afb. -
Pagina 36: Vullen Cv-Installatie
36 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.3 Vullen cv-installatie 10.3.1 Warmtepomp en binneneenheid vullen CV-systeem eerst uitspoelen. Wanneer de boiler op het systeem is aan- Na het vullen de installatie grondig ontluchten en het gesloten, moet deze met water worden gevuld. luchtfilter reinigen. -
Pagina 37: Schakelschema Voor Binneneenheid Met Geïntegreerde Elektrische Bijverwarming
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 37 10.4 Schakelschema voor binneneenheid met geïnte- greerde elektrische bijverwarming 10.4.1 Overzicht elektrische aansluitingen 6 720 813 157-20.1I Afb. 36 Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: Installatieprintplaat SEC20 Oververhittingsbeveiliging (UHS) Relais 1 voor elektrische bijverwarming (2 kW) - Pagina 38 38 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.4.2 CAN & EMS Bus 6 720 813 157-121.2I Afb. 37 CAN en EMS aansluitingen Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: Binneneenheid Buiteneenheid Buiteneenheid CAN-interface printplaat Bedieningseenheid [10] Aansluitklemmen van de buiteneenheid...
- Pagina 39 Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 39 10.4.3 230 V-/400 V-klemverbindingen 6 720 813 157-22.1I Afb. 38 Aansluitklemmen Leveringsvoorwaarde. Indien een 1-fase aansluiting nodig is, moet een steekbrug tussen (L1, L2 en L3) worden geplaatst. Wanneer de steekbrug tussen (N en 1N) op de aansluiting 400 V 3 N~ wordt verwijderd.
- Pagina 40 40 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.4.4 400 V~ 3N binneneenheid met 230 V~ 1N buiteneenheid 6 720 813 157-24.5I Afb. 39 400 V~ 3N binneneenheid met 230 V~ 1N buiteneenheid Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: Binneneenheid [11] 400 V ~3 N, voedingsspanning binneneenheid...
-
Pagina 41: Buiteneenheid
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 41 10.4.5 400 V~ 3N binneneenheid met 400 V~ 3N buiteneenheid 6 720 813 157-23.5I Afb. 40 400 V~ 3N binneneenheid met 400 V~ 3N buiteneenheid Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: Binneneenheid [11] 400 V ~3 N, voedingsspanning binneneenheid... -
Pagina 42: Installatiemodule Sec 20 Binneneenheid Met Elektrische Verwarming (Ase)
42 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.4.6 Installatiemodule SEC 20 binneneenheid met elektrische verwarming (ASE) 6 720 813 157-25.3I Afb. 41 Installatiemodule SEC 20 binneneenheid met elektrische verwarming (ASE) Doorgetrokken lijn = fabrieksaansluiting Gestippelde lijn = aansluiting volgt bij installatie: CAN-BUS naar buiteneenheid [PW2] Warmwatercirculatiepomp Alarm elektrische verwarming/drukschakelaar (~230 V in-... -
Pagina 43: Evu/Sg Schakelschema Voor Binneneenheid Met Geëntegreerde Elektrische Bijverwarming
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 43 10.5 EVU/SG Schakelschema voor binneneenheid met ge- entegreerde elektrische bijverwarming 10.5.1 Alternatieve elektrische aansluiting voor geïntegreerde elektrische bijverwarming, 3-fasig, EVU Het EVU-relais met 3 hoofdcontacten en 1 hulpcontact moet overeen- komstig het vermogen van de elektrische bijverwarming zijn gedimensi- oneerd. - Pagina 44 44 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.5.2 EVU, 400 V~ 3N binneneenheid met geïntegreerde elektri- sche bijverwarming en 230 V~ 1N buiteneenheid 6 720 815 239-09.3I Afb. 43 EVU, 400 V~ 3N binneneenheid met geïntegreerde elektrische bijverwarming en 230 V~ 1N buiteneenheid Binneneenheid [14] 230 V~ 1N voedingsspanning voor toebehoren Buiteneenheid...
- Pagina 45 Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 45 10.5.3 EVU, 400 V~ 3N binneneenheid met geïntegreerde elektri- sche bijverwarming en 400 V~ 3N buiteneenheid 6 720 815 239-10.4I Afb. 44 EVU, 400 V~ 3N binneneenheid met geïntegreerde elektrische bijverwarming en 400 V~ 3N buiteneenheid Binneneenheid [14] 230 V~ 1N voedingsspanning voor toebehoren Buiteneenheid...
-
Pagina 46: Aansluitschema Ingangen Voor Evu/Sg
46 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.5.4 Aansluitschema ingangen voor EVU/SG 6 720 813 343-20.2I Afb. 45 Aansluitschema ingangen voor EVU/SG [I1] Externe ingang 1 (EVU) Het schakelcontact van de relais, die op de aansluitingen [I4] Externe ingang 4 (Smart Grid) 13, 14 en 49, 50 van de installatiemodule wordt aange- Binneneenheid... - Pagina 47 Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 47 10.5.5 Aansluitschema voor EVU/SG 6 720 810 940-05.2I Afb. 46 Aansluitschema voor EVU/SG Tariefregeling SG (Smart Grid) Bedieningseenheid in de binneneenheid Bedrijfstoestand 1, standby EVU-functie = 1 SG-functie = 0 Bedrijfstoestand 2, normaal bedrijf EVU-functie = 0 SG-functie = 0...
-
Pagina 48: Evu 1, Uitschakeling Van Compressor En Elektrische Bijverwarming
48 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.5.6 EVU 1, uitschakeling van compressor en elektrische bijver- warming 6 720 812 913-03.2I Afb. 47 EVU type 1 Stroomvoorziening Stroommeter buiteneenheid, laag tarief Stroommeter binneneenheid, laag tarief Tariefregeling SG (Smart Grid) Gebouwstroommeter, 1 fase hoog tarief Buiteneenheid (compressor) -
Pagina 49: Evu 2, Alleen Uitschakeling Van De Compressor
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 49 10.5.7 EVU 2, alleen uitschakeling van de compressor 6 720 812 913-02.2I Afb. 48 EVU type 2 Stroomvoorziening Stroommeter buiteneenheid, laag tarief Stroommeter binneneenheid, hoog tarief Tariefregeling SG (Smart Grid) Gebouwstroommeter, 1 fase hoog tarief Buiteneenheid (compressor) Elektrische bijverwarming in de binneneenheid... -
Pagina 50: Evu 3, Alleen Uitschakeling Elektrische Bijverwarming
50 | Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) 10.5.8 EVU 3, alleen uitschakeling elektrische bijverwarming 6 720 812 913-01.2I Afb. 49 EVU type 3 Stroomvoorziening Stroommeter buiteneenheid, hoog tarief Stroommeter binneneenheid, laag tarief Tariefregeling SG (Smart Grid) Gebouwstroommeter, 1 fase hoog tarief Buiteneenheid (compressor) Elektrische bijverwarming in de binneneenheid... -
Pagina 51: Smart Grid
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (ASE) | 51 10.6 Smart Grid De buiteneenheid ODU is Smart Grid Ready. De EVU-uitschakeling is een deel van deze functionaliteit. Met de EVU-uitschakeling kan het energiebedrijf de buiteneenheid ODU uitschakelen. De Smart-Grid-functie breidt de ingrijpmogelijkheden van het energiebedrijf uit doordat deze de buiteneenheid ODU op bepaalde tijden een startcommando kan geven, bijvoorbeeld wanneer voordelige stroom beschikbaar is. -
Pagina 52: Warmtepomp En Binneneenheid Ontluchten
52 | Warmtepomp en binneneenheid ontluchten Warmtepomp en binneneenheid ontluchten 6 720 814 464-10.3I Afb. 50 Binneneenheid met externe bijverwarming en verwarmingssysteem [Z1] Verwarmingssysteem (zonder mengventiel) Externe bijverwarming Warmtepomp, buiteneenheid [PC0] Warmtedragerpomp [VC2] Aftapkraan [VC3] Ventielen naar cv-installatie [VL1] automatische ontluchter [GC1] Manometer [SC1] Vuilfilter [VW2] Vulventiel... - Pagina 53 Warmtepomp en binneneenheid ontluchten | 53 6 720 814 464-11.3I Afb. 51 Binneneenheid met geïntegreerd elektrisch verwarmingselement en cv-systeem [Z1] Verwarmingssysteem (zonder mengventiel) Warmtepomp, buiteneenheid Handmatig ontluchtingsventiel [PC0] Warmtedragerpomp [VC2] Aftapkraan [VC3] Ventielen naar cv-installatie [VL1] automatische ontluchter [GC1] Manometer [SC1] Vuilfilter [VW2] Vulventiel Zie afb.
-
Pagina 54: Functietest
54 | Functietest Drukbewaking Functietest De binneneenheid heeft een drukbewaking, die wordt geactiveerd, zo- dra de druk in de cv-installatie tot onder 0,5 bar afneemt. Zodra de druk ▶ Neem de installatie in bedrijf conform de handleiding van de bedie- lager wordt dan 0,5 bar, wordt de drukbewaking automatisch gereset. -
Pagina 55: Milieubescherming
Milieubescherming | 55 °C °C °C °C Milieubescherming 12488 5331 2490 1256 Milieubescherming is een ondernemingsprincipe van de Bosch-groep. 10001 4372 2084 1070 Kwaliteit van de producten, rendement en milieubescherming zijn voor 8060 3605 1753 ons gelijkwaardige doelstellingen. Wetten en voorschriften op het ge- 6536 2989 1480... -
Pagina 56: Aansluitmogelijkheid Voor Ip-Module (Mb-Lan2)
Hierdoor kunnen extra kosten ontstaan. Voor het regelen van de installatie met een mobiele tele- Als alternatief kan het wachtwoord op de bedieningseen- foon is de gratis app Junkers Home nodig. heid worden veranderd. Bedrijf zonder buiteneenheid (standalone be-... -
Pagina 57: Accessoires
Accessoires | 57 Zie de documentatie van de boiler voor de aansluithand- Accessoires leiding. 17.1 Kamertemperatuurgestuurde regelaar (toebehoren, zie afzonderlijke handleiding) Wanneer de kamertemperatuurgestuurde regelaar na de Bij gebruik van een boiler in de cv-installatie moet op de inbedrijfname van de installatie wordt geïnstalleerd, boiler een automatische ontluchter worden gemon- moet deze in het inbedrijfnamemenu als bedieningseen- teerd. -
Pagina 58: Installatie Met Zwembad
58 | Accessoires 17.4 Installatie met zwembad 17.5 Installatie met koelbedrijf OPMERKING: Gevaar voor storingen! OPMERKING: Materiële schade door vocht! Als de zwembad-mengkraan in de installatie op de ver- Alleen een binneneenheid met geïntegreerde elektri- keerde plaats wordt gemonteerd, is koelen niet moge- sche bijverwarming is voor het koelbedrijf onder het lijk. -
Pagina 59: Koeling Alleen Met Ventilatorconvectoren
Accessoires | 59 De dauwpuntsensoren zenden een signaal aan de besturing, zodra deze condensvorming constateren. Het koelbedrijf wordt daardoor gestopt. Handleidingen voor installatie en gebruik zijn met de dauwpuntsensoren meegeleverd. 17.5.2 Koeling alleen met ventilatorconvectoren OPMERKING: Materiële schade door vocht! Wanneer de condensatie-isolatie niet volledig is, kan het vocht naar aangrenzende materialen overslaan. -
Pagina 60: Inbedrijfnameprotocol
60 | Inbedrijfnameprotocol Inbedrijfnameprotocol Datum van de inbedrijfstelling: Adres van de klant: Achternaam, voornaam: Postadres: Plaats: Telefoon: Installatiebedrijf: Achternaam, voornaam: Straat: Plaats: Telefoon: Productgegevens: Producttype: TTNR: Serienummer: FD nr.: Installatiecomponenten: Bevestiging/waarde Ja | Nee Kamertemperatuurgestuurde regelaar zonder vochtsensor ... -
Pagina 61: Netaansluiting
Inbedrijfnameprotocol | 61 Druk in expansievat bepaald? …….. bar Ja | Nee Is de cv-installatie voor de installatie gespoeld? Ja | Nee De cv-installatie is conform de bepaalde voordruk in het expansievat tot ..bar gevuld? ... - Pagina 62 62 | Inbedrijfnameprotocol Ja | Nee Geactiveerde tijdprogramma/EVU voor bijverwarming Ja | Nee Bijverwarming blokkeren Elektrische bijverwarming, instellingen voor aansluitleiding in parallelbedrijf met de compressor (kW): Bijverwarming, maximale temperatuur ________ °C Veiligheidsfuncties: Buiteneenheid bij lagere buitentemperaturen blokkeren. Instelling bij ... °C ...
- Pagina 63 | 63 Notities ASB/ASE 6 720 821 910 (2017/07)
