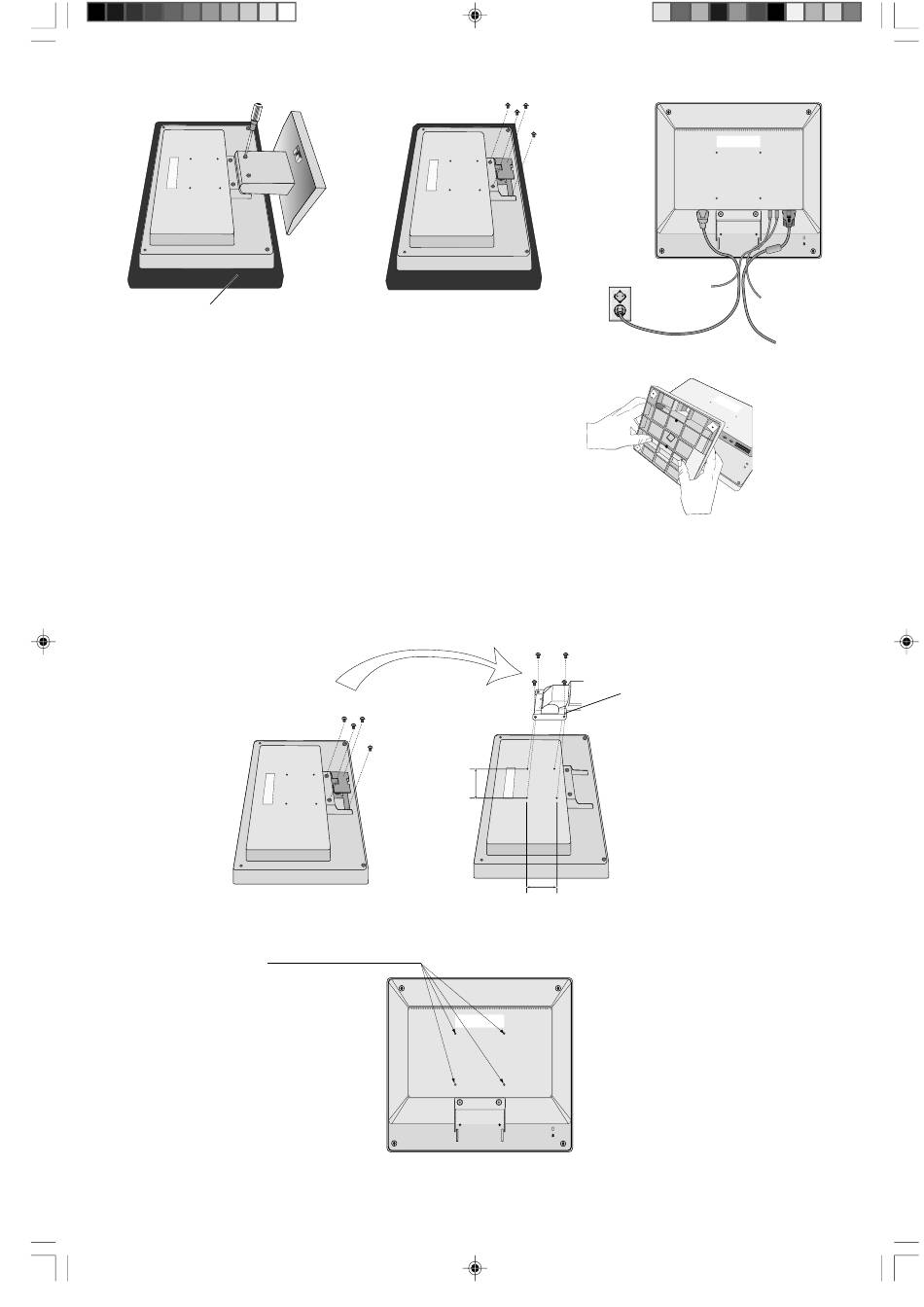

Figure R.1
Pour retirer le socle
REMARQUE : Veuillez toujours retirer le socle lors du transport du LCD.
1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure R.1).
2. A l'aide de vos pouces, appuyez le bas des fixations vers le haut pour les déverrouiller.
3. Appuyez le haut des fixations vers le bas pour déverrouiller et retirer le support.
Raccordement d'un bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de l'installation. Afin de respecter les prescriptions relatives
à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur.
Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).
Spécifications
06_French
4
All manuals and user guides at all-guides.com
Figure R.2
Replacez les vis
75 mm (LCD51VM)
100 mm (LCD71VM)
4-VIS (M4)
(Profondeur MAXI. : 8,5 mm)
Si vous utilisez
d'autres vis, vérifiez
la profondeur du trou.
Poids de l'assemblage du LCD : 2,6 kg - LCD51VM (MAXI.)
Epaisseur de la fixation
75 mm (LCD51VM)
100 mm (LCD71VM)
4,0 kg - LCD71VM (MAXI.)
Français-4
20/05/2003, 11:45
Figure R.3
(Bras) 2,0 ~ 3,2 mm
Serrez toutes les vis
