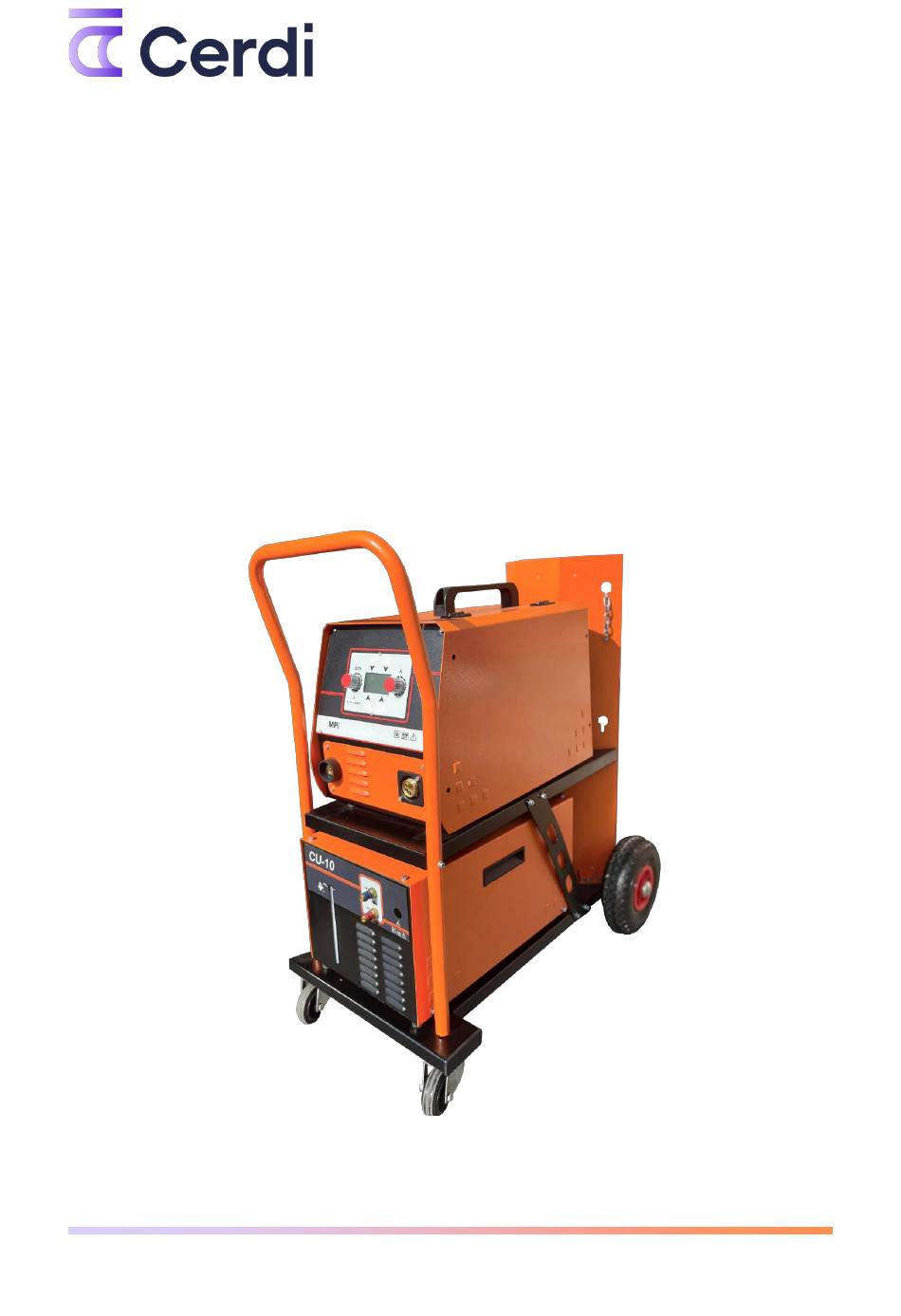

- Pagina 1 Cerdi MPi 283 - 403 Handleiding Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
- Pagina 2 Het MIG / MAG-pulsproces zorgt voor scherpere materiaaloverdracht. Multipuls maakt de gerichte bevestiging van een naadverdeling mogelijk. Een apart E-hand-programma vormt een aanvulling op het scala aan toepassingen voor dit systeem Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 3: Inhoudsopgave
INSTELLEN IN HET EXPERT-MENU Expertmenu MPi PULS WATERKOELING EXTERNE VOEDINGSKOFFER (ALLEEN VK-SYSTEEM) ONDERHOUD VAN DE INSTALLATIE FOUTDIAGNOSE : oorzaken en oplossing APPENDIX / APPENDIX Technische specificaties Onderdelenlijst Conformiteitsverklaring Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 4: Veiligheid
Gebruik adequate persoonlijke beschermingsmiddelen. • Brandvertragend beschermend pak, lederen handschoenen, • hoofdbescherming of lederen masker (ev. Halsdoek) en beschermend schoeisel. Vermijd aanraking van hete werkstukken of naden. • Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... - Pagina 5 Controleer tot 24 uur na voltooiing van het werk op vuur(haarden). • Bediening Het apparaat mag nooit, zelfs niet tijdelijk tot een ander doel dan het lassen worden gebruikt. (hier: MIG / MAG en MMA-lassen) Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem...
- Pagina 6 Gebruik gasflessen en accessoires die in goede staat zijn. • • Open de hoofdkraan van de gasfles. • Na gebruik, sluit de hoofdkraan opnieuw • De gasfles stockeren met gemonteerde afschermkap Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 7: Instelling Verschillende Materiaalsoorten
Gebruik powermondstuk voor aluminium (1.0A of 1.2A) • • Beschermgas: 100% argon Gebruik, indien mogelijk, de pulsmode • Lengte van de lastoorts voorkeur 3m, maximum 4m. • Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 8: Mig-Solderen (Cusi3)
Beschermgas: menggas van 97,5% argon + 2,5% CO2 • Gebruik, indien mogelijk, de puls-mode • BEDIENINGSPANEEL: T1 tot T4 = Drukknoppen en R = Draaiknoppen Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... - Pagina 9 I bediening lastoorts 2T / 4T K frequentie puls AANSLUITINGEN AANSLUITING frontpaneel: Aansluiting KABEL TOORTS / LASTANG Aansluiting MASSA CONNECTOR STUURKABEL Gasaansluiting Netschakelaar op de achterzijde Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 10: Indienststelling
Knip nu het gebogen uiteinde van de draad af en plaats de draad handmatig door de toevoer V1 totdat deze een paar centimeter in de capillaire buis steekt. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118... -
Pagina 11: Instelling Gasstroom
Hogere waarden resulteren in een onnodig hoog verbruik gas. • In tochtige ruimtes of bij buitengebruik, verhoog het debiet naargelang • Instelling voor verschillende materiaalsoorten Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 12: Bediening Van De Installatie
MSG manual MIG/MAG lassen met manuele instelling MSG SYN Standaard MIG / MAG-lassen met behulp van de synergiecurven. MSG Puls Programma voor het pulserend MIG/MAG lassen Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem... -
Pagina 13: Materiaalprogramma Instellen
Bevestig het materiaalprogramma door op RSYN te drukken en de selectie te • verlaten (als alternatief kan RA ook worden gebruikt voor selectie en drukknoppen T1 / T2 voor bevestiging).. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... - Pagina 14 Let op: Materiaalselectie is niet mogelijk voor de processen E-Manual en MSG-Manual. BELANGRIJK: Bij MSG-SYN / MSG Puls of Multi-Puls MOET het draadtype correct worden ingesteld Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 15: Msg - Handmatig: Manueel Mig/Mag Lassen
RA en de voedingssnelheid op RSYN. Corrigeer na een testlas de spanning op de RA en voer de RSYN in. De dynamische eigenschappen kunnen worden aangepast op T3 (zoals beschreven in de sectie "MSG SYN"). Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118... -
Pagina 16: Msg-Syn: Mig / Mag Synergie Lassen
RA. U kunt verschillende parameters in het hulpdisplay A laten weergeven, b.v. de aanbevolen materiaaldikte. Dit is een hulpmiddel om het systeem eenvoudiger in te stellen. Elke keer dat u op RSYN drukt, verandert het hulpscherm. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118... -
Pagina 17: Boogcorrectie-Instelling Rsyn
De dynamische eigenschappen van de machine worden gewijzigd door op T3 te drukken. De schaal E wordt vervangen door het elektrische symbool van een choke ( smoorspoel ). Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... - Pagina 18 Als u nogmaals op T3 drukt, wordt de instelling van de boogdynamiek beëindigd en keert u terug naar de normale instellingsmodus voor de booglengte. De huidige dynamische instelling kan nu worden gelezen in het gebied "H". Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118...
-
Pagina 19: Msg Puls: Mig / Mag Pulserend Lassen
In het hulpdisplay A kunnen verschillende parameters weergegeven worden, b.v. een aanbevolen materiaaldikte. Dit is een hulpmiddel om het systeem eenvoudiger in te stellen. Elke keer dat u op RSYN drukt, verandert het hulpscherm. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 20: De Booglengte Instellen Op Rsyn
Stel in dit geval de booglengte enigszins in de PLUS (+) richting in. Gebied "K" wordt alleen weergegeven in de MULTI-PULS-modus. Laat de indicator meestal in het midden staan voor een "synergische" instelling. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118... -
Pagina 21: Pulscorrectie Instellen Met T3 En Rsyn
Als u nogmaals op T3 drukt, wordt de pulsenergie-instelling beëindigd en keert u terug naar de normale booglengte-instellingsmodus. De huidige instelling van de pulsenergie kan nu worden gelezen in het "H" -gebied. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118... -
Pagina 22: Multipuls: Dubbelpulslassen
TIG-proces. De frequentie en hoogte (amplitude) van de gesuperponeerde puls worden weergegeven in het "K" -gebied en kunnen worden gewijzigd in het expertmenu. Zie hoofdstuk "Expertmenu". Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem... -
Pagina 23: Bedrijfsmodi 2/4-Takt, Afstandsbediening
Na het lassen kan het gemeten gemiddelde van de gehele las worden opgeroepen in het secundaire display. Roep het bijbehorende display op door op de RSYN-toets te drukken (mogelijk meerdere keren). Deze waarden zijn nul vóór de eerste las. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 24: E-Hand: Lassen Met Elektroden
Belangrijk: de machine heeft een stand-bycircuit voor interne ventilatie. De ventilatoren schakelen uit tijdens inactieve tijden. Als de ventilator lange tijd niet wordt gebruikt, schakelt deze periodiek korte tijd in. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 25: Instellen In Het Expert-Menu
RSYN-toets (of druk kort op T1, T2, T4 of start een lasproces). Alleen de parameters die relevant zijn voor het momenteel • geselecteerde lasproces worden weergegeven. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem... -
Pagina 26: Expertmenu Mpi Puls
Alleen actief in de 2T-modus. In de "4T" -modus, wordt het tijd gecontroleerd in seconden van de hot start door het ingedrukt houden van de toortsknop. Instelbereik 0,0 tot 5,0 sec Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem... - Pagina 27 - 0,1 Hz: zeer langzame verandering (één periode in 10 sec), brede schubbing In Hz - 1,5 Hz: gemiddelde verandering (1,5 periodes per sec, gemiddelde schubbing - 3.0 Hz: (3 periodes per sec), lichte schubbing . Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
- Pagina 28 4 - Poti - (minimale aanslag) / Pot Gnd, knop - 5 – Aux toortsschakelaar (niet gebruikt) 6 – Aux toortsschakelaar (niet gebruikt) 7 - Poti- sleepcontact, pot middentap, middelste knop +/ Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 29: Waterkoeling
Bij te weinig doorstroom in het systeem, knipperen de controlelampjes op het bedieningspaneel. Na een korte tijd schakelt de machine uit en het display toont "H2O". In dit geval de oorzaak vinden: controleer waterpeil, controleer de aansluitingen. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 30: Externe Aanvoerkoffer (Optioneel)
Dit kan leiden tot slechtere lasresultaten. Vooral belangrijk voor een lang intermediair pakket (10 m of meer). Wikkel het tussenpakket NOOIT om de stalen fles of andere ijzeren structuren Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 31: Onderhoud Van De Installatie
Zorg ervoor dat het gasmondstuk niet geblokkeerd is door spatten • Controleer de slangklemmen om gasverlies te voorkomen • Voer regelmatig een algemene reiniging door • Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 32: Foutdiagnose : Oorzaken En Oplossing
In dit geval is het elektronisch systeem defect en liefst een technieker de interventie laten doen of opsturen voor inspectie naar de fabriek. Nooit de zekering overbruggen!!! Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... - Pagina 33 Het symbool op het product geeft aan dat dit apparaat niet als huishoudelijk afval mag worden behandeld, maar moet naar een inzamelpunt voor elektrische en elektronische apparatuur worden gebracht. Uw bijdrage aan deze correcte verwerking beschermt het milieu. Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be...
-
Pagina 34: Appendix / Appendix
Technische gegevens MPi 283 - 403 Puls MPi 283 Puls MPi 403 Puls Netspanning 3x400V 3x400V Stroomverbruik 15 KVA 18KVA Zekering (traag) Stroomverbruik 21A (40% ED) 26A (40% ED) Maximumstroom 330A 400A Stroombereik MIG / MAG 20-330A 20-400A Stroombereik MMA... -
Pagina 35: Onderdelenlijst
Aandrijf motor 42V 34-32 Aandrijfmechanisme 4-rollen 34-04 Geleidingsspiraal 34-34-xx/yy Aandrijfrollenset 4-rollen (Ø/Ø aangeven) 38-04 Inbouwbus BEB 35/50 37-94 Zwenkwiel 37-95 Vast wiel 37-25 Ventilator (230 V) Cerdi BVBA Tel +32 (0)51 301358 Baronstraat 118 Fax +32 (0)51 313757 B-8870 Izegem info@cerdi.be... -
Pagina 36: Conformiteitsverklaring
Verklaart hierbij dat in rubriek vermelde materiaal voldoet aan de volgende Europese Richtlijnen: Europese Richtlijn 2014/35/EG ( Machinerichtlijn ) Europese Richtlijn 2014/30/EG ( EMC richtlijn ) Toestel: CERDI Type: MPi 283 en MPi 403 Serienummer: Volgende geharmoniseerde normen werden toegepast : EN 60974-1 EN 60974-5 EN 60974-10 Naam: Sam Weydts...
