MTP-X10K-NA
MONTAGE VOORSCHRIFTEN IN STAPPEN
MIW-MTP-X10K-NA-NL-000 - 17 / 03 / 20
POTENTIOMETER
Voordat u begint met de montage van de potentiometer, lees zorgvuldig de
"Veiligheids- en voorzorgsmaatregelen". Ga vervolgens verder met de volgende
stappen:
Voor inbouwmontage
1.
Verwijder de draaiknop door hem naar rechts te blijven draaien tot hij los komt.
2.
Schroef de zeskantige moer los, en verwijder het deksel van de buitenste
behuizing.
3.
Sluit de bedrading aan volgens het bedradingsschema (zie Fig. 1 Aansluitschema).

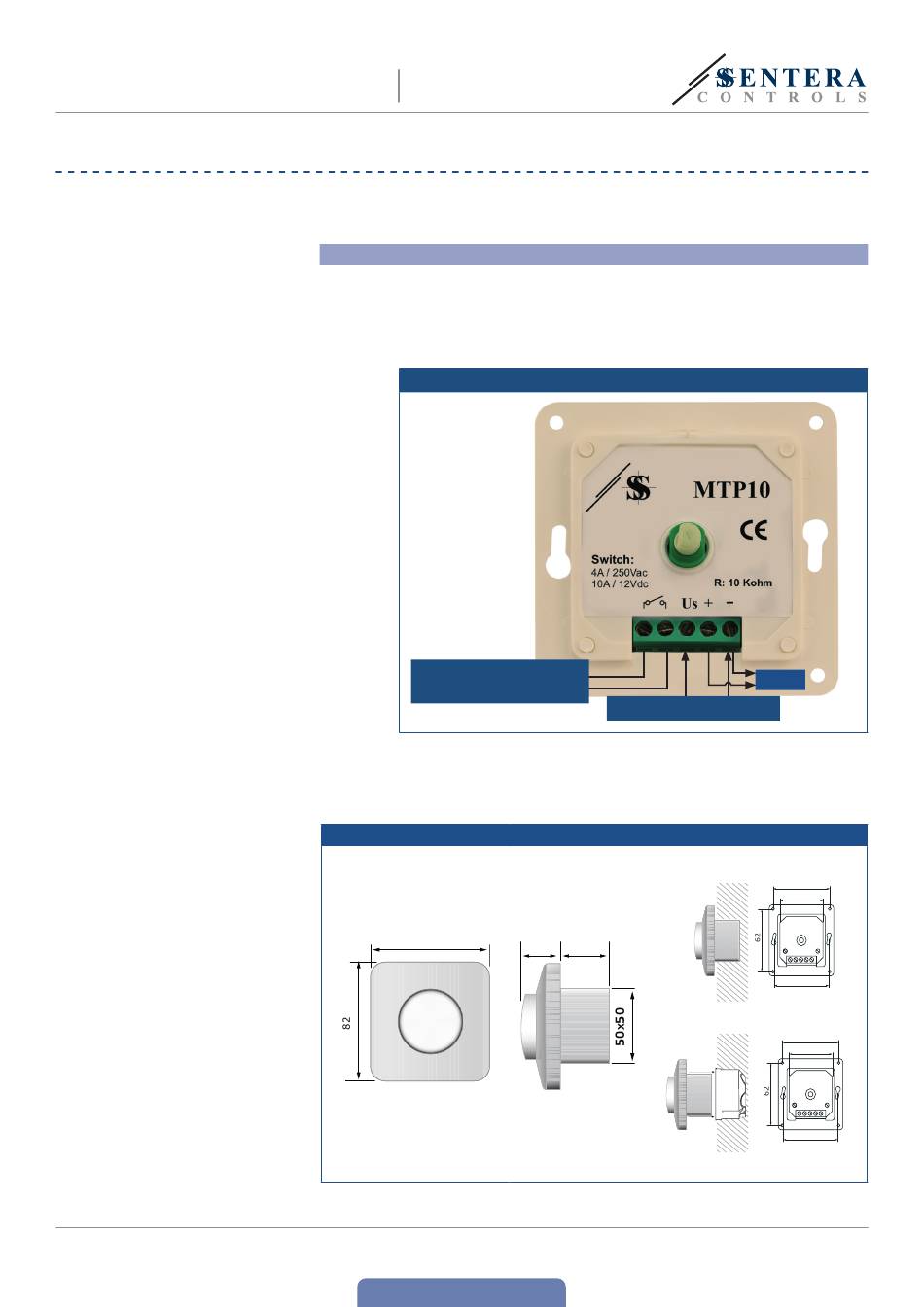

Fig. 1 Aansluitschema
Max. Belasting: 4 A / 250 VAC
4.
Bevestig de binnenbehuizing in de muuruitsparing, rekening houdend met de
montage afmetingen uit Fig. 2.
Fig. 2 Afmetingen - inbouwmontage
82
www.sentera.eu
terug naar inhoudstafel
10 A / 12 VDC
Us: max. 12 VDC / 1 mA
26
33
0—Us
*n
62
50
60
62
50
60
5 - 7
