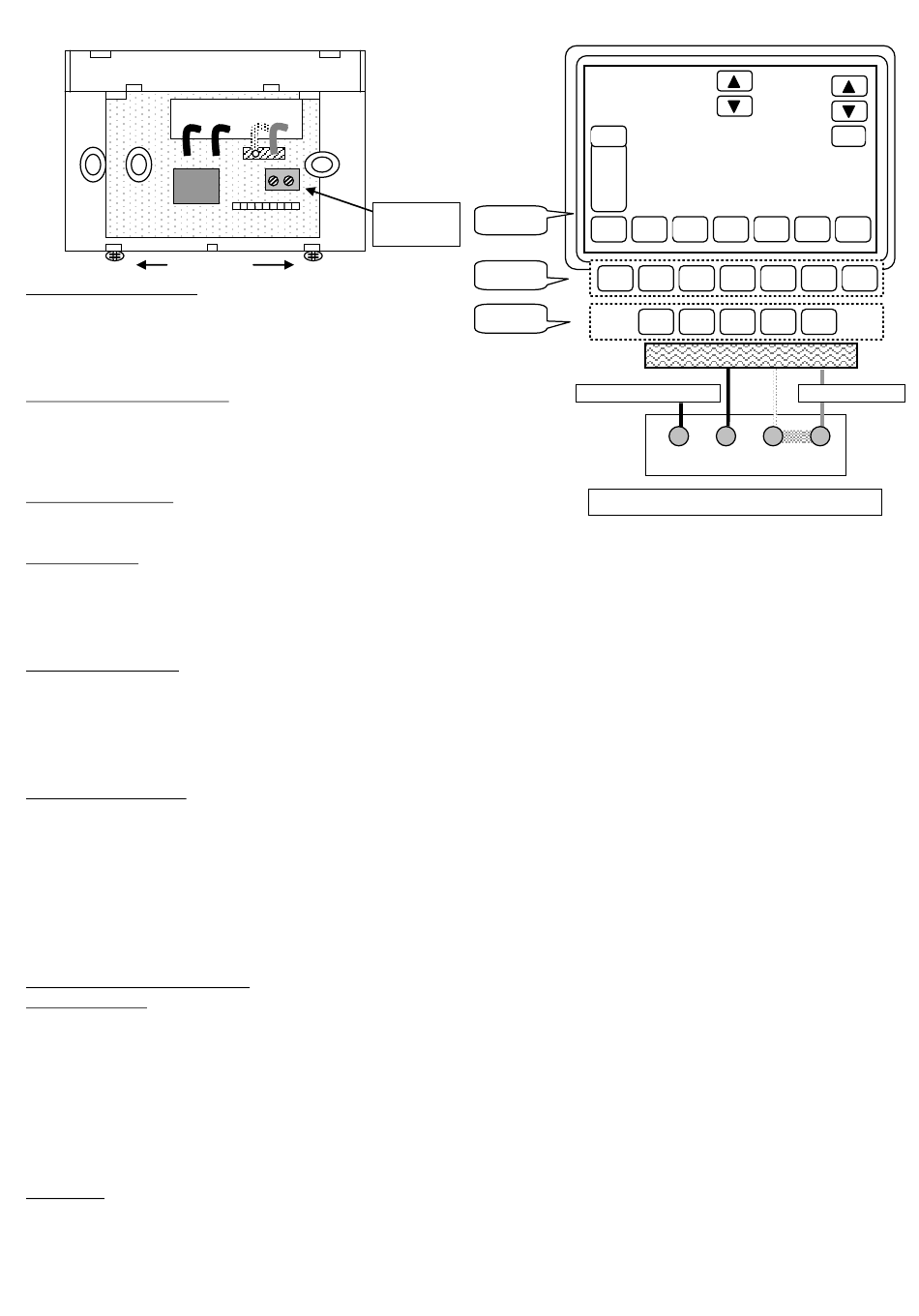

Tekening 1: Muur/Bodemplaat
1
Bevestiging schroefjes
6.1 Plaatsen van de thermostaat
Open de behuizing door de 2 bevestiging schroefjes los te draaien en de
voorzijde naar u toe te halen.
De voorzijde zit aan de bovenzijde vast met 2 haakjes en scharniert langs
deze haakjes omhoog.
>
De achterzijde dient op de muur te worden gemonteerd.
Gebruik hiervoor minimaal twee van de drie aangetroffen uitsparingen.
6.2 Aansluiten van elektrische bedrading
Sluit de 2 draden van de 230 Volt voeding aan op aansluiting 1 en 3/4 (zijn al doorverbonden)
>
Sluit de 2 draden van de elektrische vloerverwarming aan op aansluiting 2 en 3/4
7. Plaatsen van de batterijen (indien batterij contacten aanwezig)
Er zijn 2 versies:
1. een met batterij backup ( wel batterij contacten aanwezig )
2. een zonder batterij backup, met flash geheugen (geen batterij contacten aanwezig)
7.1 Openen van de behuizing
Open de behuizing door de 2 bevestigingschroefjes los te draaien en
de voorzijde naar u toe te halen.
De voorzijde zit aan de bovenzijde vast met 2 haakjes en scharniert langs deze haakjes omhoog.
7.2 Batterijen plaatsen
Plaats de 2 Alkaline batterijen (1,5V LR6 AA) in de speciale behuizing op de achterzijde (muurplaat) van de thermostaat
Let op! Gebruik gewone alkaline AA batterijen het gebruik van oplaadbare batterijen wordt afgeraden. Deze beïnvloeden nadelig de back-up werking van uw thermostaat.
Gebruik van oplaadbare batterijen is absoluut af te raden vanwege de korte levensduur van een set, maar ook de spanning van een set oplaadbare batterijen is te laag 1,2V.
Let op ! De thermostaat gebruikt de batterijen uitsluitend als back-up bij netspanning uitval. De EOS combi behoudt hierdoor ook zonder netspanning altijd het eerder ingestelde
programma. Dit kunt u eventueel verwijderen door een complete reset uit te voeren (zie 11).
7.3 Sluiten van de thermostaat
U kunt de EOS combi nu weer sluiten op de achterzijde (muurplaat). Vergeet niet de schroefjes vast te draaien.
8. Signalering lege batterijen
De EOS combi zal u tijdig informeren, wanneer de batterijen aan vervanging toe zijn. Op het scherm verschijnt dan de knipperende tekst "low battery" als teken dat deze binnen
kort vervangen moeten worden. Bij gebruik van alkaline batterijen, zal de levensduur van één set batterijen minimaal 1 jaar zijn.
Vervang altijd beide batterijen voor twee nieuwe GELIJKE alkaline batterijen. Wanneer u de batterijen verwijdert of vervangt, blijft uw programma gedurende 3 minuten bewaard.
9. Programmeren van de EOS combi
9.1 Programmeermogelijkheden
U kunt de EOS combi gemakkelijk programmeren, het eerder ingestelde programma blijft bewaard,(ook bij stroom uitval (batterij back-up).
Het door u ingestelde programma is altijd door u te wijzigen of u kunt alle programma's verwijderen door een complete reset uit te voeren (zie 11).
Mogelijkheden
De EOS combi is voorzien van 4 verschillende temperaturen/schakelmomenten per dag
De 4 schakelmomenten en temperaturen per dag zijn onafhankelijk programmeerbaar.
U bent dan ook volledig vrij de in- en uitschakeltijden van deze in totaal 28 schakeltijden per week naar eigen wens te programmeren.
De bijbehorende temperaturen kunnen per halve graad (0,5°C) worden ingesteld, van minimaal 5 tot maximaal 35 graden Celsius.
Daarbij kunt u tevens bepalen of u deze wijzigingen permanent, tijdelijk of bijvoorbeeld voor één dag, middag of uur, wilt invoeren.
Wij raden u aan, voordat u de thermostaat gaat programmeren, eerst te bepalen (bijvoorbeeld op papier) hoe uw week er uit ziet en op welke tijden de installatie in bedrijf moet
zijn of juist niet. Dit om straks het daadwerkelijke programmeren vlot en overzichtelijk te laten verlopen. Als het in de woning warmer is dan de door u ingestelde temperatuur zal
uw Installatie niet ingeschakeld worden. Op de EOS combi kunt u altijd zien of de thermostaat warmte vraagt, dit wordt aangegeven in het scherm met "Heat On".
9.2 Toetsen, symbolen & fabrieksinstellingen
9.2.1 Bedieningstoetsen
De EOS COMBI kan worden bediend met de via de "Touch Screen" (Aanraak scherm)
1) System
Activeren/ Selecteren van het programmeermenu of programma.
Door het vakje HEAT/OFF aan te raken verspringt de aanduiding van HEAT naar OFF en van OFF naar HEAT.
Indien de gewenste functie (HEAT of OFF) knippert deze bevestigen met DONE.
2) HEAT
Verwarmingsprogramma actief, in het scherm verschijnt (Run Schedule).
3) TIME
Met deze toets kunt u de actuele tijd instellen
4) SCHED
Met deze (programma) toets kunt u de schakeltijden programmeren.
5) OFF
Basis instelling actief/mogelijk. Tijd (TIME) en basisinstellingen (CONF) kunnen geprogrammeerd worden.
6) CONF
Basis programma instellen (zie 9.3).
7) Time
Klok instellen.
8) DONE
Bevestiging ingevoerde instellingen / Beëindigen van het programmeermenu.
9) RESET
Terug naar de fabrieksinstelling.
9.2.2 Symbolen
Tijdens het programmeren en dagelijks gebruik van de EOS COMBI komt u verschillende symbolen/lettercombinaties tegen. Hieronder vindt u een toelichting.
Dagdelen:
Wake = Opstaan
Dagen:
Mon = Maandag
-
Tue = Dinsdag
2
3
4
Vloersensor
aansluiting
-
Leave = vetrekken
-
Wen = Woensdag
Heat aan
Sched
Off
-
Return = Thuiskomen
-
Thu = Donderdag
-
Fri = Vrijdag
Tekening 2: thermostaat
Hold Until
14:35
0
Days
1
Wed
21.
Room
SYSTEM
5
/Floor
Heat
Off
Run Schedule
Perm Hold
DONE
TIME
SCHED
HOLD
DONE
DAY
WAKE
LEAVE
TIME
Verwarminselement maximaal 16 Amp
= L =
Bruin <> zwart
230 Vac
1
2
Schakelschema EOS COMBI-combi
-
Sleep = Slapen
-
Sat = Zaterdag
-
Sun = Zondag
R/F
Set Point
RF
16
.
5
°C
COPY
SCHREEN
CONF
CANCEL
RETURN
SLEEP
RESET
CONF
= 0 =
Blauw
230 Vac
3
4
Copyright®Maelok B.V..
