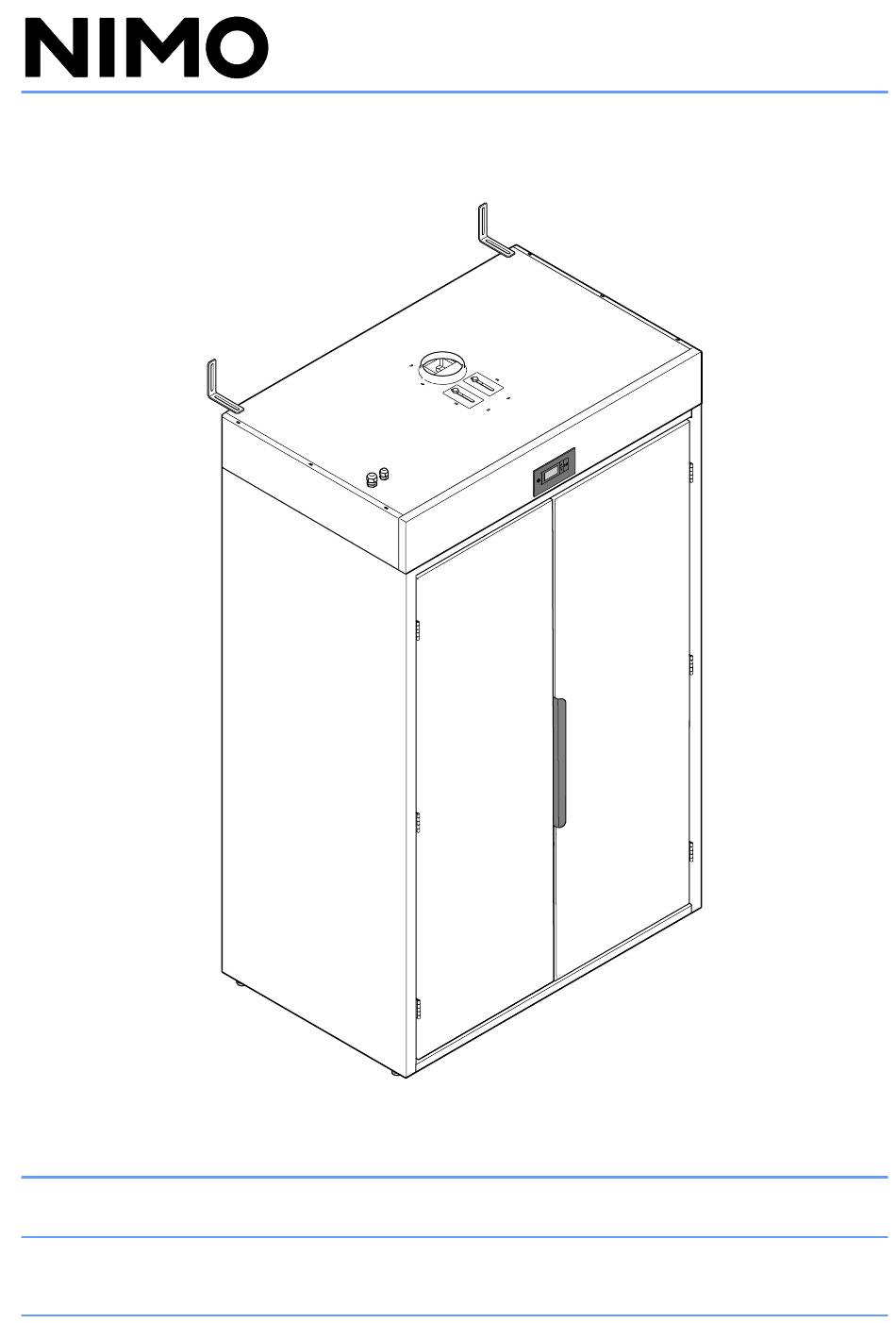

- Pagina 1 DC 120 WW 427001367 Droogkast Installatie...
- Pagina 2 Gefeliciteerd met uw uitstekende productkeuze en welkom bij de NIMO-familie, een wereldwijde familie met wortels in Zweden. NIMO bedankt u voor uw vertrouwen en wenst u veel plezier met uw nieuwe droogkast. Een goede droogkast moet goed ontworpen zijn, de was goed drogen, weinig impact hebben op het milieu, gebruiksvriendelijk zijn, tijd en energie besparen, duurzaam en betrouwbaar zijn.
-
Pagina 3: Inhoudsopgave
Inhoud 1 Veiligheid ................4 1.1 Symbolen . -
Pagina 4: Veiligheid
1 Veiligheid Deze aanwijzingen voor een veilig gebruik zijn opgesteld, om verkeerd te werken en onnodig risico op ongevallen te voorkomen en moeten worden gelezen voordat de droogkast wordt geïnstalleerd en in gebruik wordt genomen. DIT PRODUCT NIET WIJZIGEN. De droogkast moet worden geïnstalleerd en binnenshuis worden bewaard. -
Pagina 5: Symbolen
Van toepassing op installatie in landen buiten de EU Het apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met meerdere handicaps of onvoldoende ervaring en kennis. Zij mogen het apparaat alleen onder toezicht gebruiken of als zij instructies voor het gebruik van het apparaat hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid. -
Pagina 6: Specificaties
2 Specificaties Bedieningspaneel Elektrische aansluiting voor externe ventilatoren Elektrische aansluiting op het elektriciteitsnet Luchtafvoeraansluiting ø125 mm. Permanent verbonden met gescheiden kanalen of algemene ventilatie. 1200 1970 2035 1100 Luchtafvoeraansluiting ø125 mm, maximaal toelaatbare drukval 70 Pa, wat overeenkomt met een rechte buis met een lengte van ca. -
Pagina 7: Installatie
3 Installatie Plaats de droogkast op de plaats waar u deze wilt plaatsen. De draagriemen rond de verstelbare feeder kunnen worden gebruikt om de droogkast op te tillen. Pas de droogkast aan met de verstelbare poten. Zorg ervoor dat de bovenranden van de deuren recht staan. -
Pagina 8: Mechanische Installatie
3.2 Mechanische installatie De droogkast moet aan de muur worden bevestigd, zodat deze niet kan kantelen. De muurbeugels worden bij aflevering aan de bovenkant van de droogkast bevestigd. Verwijder de muurbeugels, draai ze en monteer ze zoals afgebeeld. (Schroeven en plastic pluggen zijn inbegrepen.) NEDERLANDS... -
Pagina 9: Krappe Ruimtes
3.3 Krappe ruimtes Om het transport te vergemakkelijken, worden stroppen aan de stelpootjes gehaakt. droogkast Het bovenste deel van de heeft een gewicht van 49 kg en kan worden verwijderd om de hoogte en het gewicht voor transport in de krapste ruimtes te verminderen. De hoogte van de kastvoet is dan 1785 mm. De droogkast van de pallet halen. -
Pagina 10: Afvoersysteem
4 Afvoersysteem 4.1 Frisse lucht De droogkast moet rechtstreeks op het ventilatiekanaal worden aangesloten (niet via tussenlei- dingen of slangen). De droogkast heeft een afvoerluchtvolumestroom van maximaal 250 kubieke meter per uur. Deze lucht wordt eerst afgenomen uit de ruimte waar de droogkast zich bevindt. Er moet voor worden gezorgd dat verse lucht van buitenaf de ruimte kan binnenkomen met dezelfde stroomsnelheid als de lucht die uit de ruimte wordt afgevoerd. -
Pagina 11: Afstelling Van De Afvoerlucht
4.2 Afstelling van de afvoerlucht De droogkast werkt het meest effectief wanneer de luchtstroom optimaal is, ongeveer 200 m Aan de bovenkant van de droogkast bevindt zich een klep die kan worden ingesteld op een waarde die overeenkomt met de drukval in het kanaal. De maximaal toelaatbare drukval is 70 Pa. Als de drukval groter is, moet een ventilator van derden worden geïnstalleerd. - Pagina 12 De tabel toont gemeenschappelijke componenten in een ventilatiesysteem. De informatie in de tabel moet worden opgevat als een richtlijn. Neem voor meer informatie contact op met de fabrikant van het huidige systeem. OPMERKING: De waarden gelden voor een luchtstroom van 200m Voorbeeld: Onderdelen Diameter/mm...
-
Pagina 13: Elektrische Aansluiting
5 Elektrische aansluiting De droogkast is via een all-pole switch aangeslo- ten op 400V 3N AC 50Hz. Totaal vermogen 6,2 kW. Zekering 10A traag, 13A automatische zekering. Controleer of de aansluitstroom overeen- komt met de informatie op de typeplaat en of het netsnoer goed is geaard in overeens- temming met de toepasselijke norm. -
Pagina 14: Taalinstellingen
6 Taalinstelling • Zorg ervoor dat de hoofdschakelaar ON/OFF op de droogkast is uitgeschakeld. Het display is onverlicht. • Houd de knoppen PIJL-OMHOOG en PIJLTJE OMLAAG ingedrukt en druk op de ON/OFF-scha- kelaar in de stand ‘ON’ . Het display licht op en op de bovenste rij knippert ‘P105’, wat de parameter is voor de taalinstelling. -
Pagina 15: Test
7 Test Mag alleen worden uitgevoerd door bevoegd personeel. Na volledige installatie van de machine en vóór het gebruik ervan moet een functionele test worden uitgevoerd. Voordat de machine na een reparatie weer gebruikt kan worden, moet er altijd een functionele controle worden uitgevoerd. -
Pagina 16: Informatie Over Afdanken
8 Informatie over afdanken 8.1 Verwijdering van het in onbruik geraakte apparaat Voordat u de machine afdankt, controleert u zorgvuldig de fysieke staat en of er een risico bestaat dat delen van de constructie beginnen af te brokkelen of breken. De verwijdering van de onderdelen van de apparatuur hangt af van hun specifieke eigenschappen (b.v. metalen, oliën, vetten, kunststoffen, rubber, enz.). - Pagina 17 Pos. Beschrijving Code Type Verpakkingsfolie LDPE 4 Synthetische stoffen Plastic tape PET 1 Synthetische stoffen Kartonnen beschermbalk aan de PAP 20 Papier bovenkant Kartonnen beschermstriphoek PAP 20 Papier Kartonnen beschermbalk PAP 20 Papier Chassisbescherming FOR 50 Hout Plastic afdekking LDPE 4 Synthetische stoffen Groene riem LDPE 4...
-
Pagina 18: Behandeling Van Verpakkingen Duitsland
8.3 Behandeling van verpakkingen DUITSLAND Bijgewerkte informatie over de verwijdering van afgedankte apparatuur De Electrical and Electronic Equipment Act (Elektra) bevat veel eisen voor het hanteren van elektrische en elektronische apparatuur. De belangrijkste worden hier verzameld. 1. Gescheiden inzameling van AFGEDANKTE APPARATUUR Elektrische en elektronische apparatuur die afval is geworden, wordt afval genoemd.
