Diep vacuüm - Model SM482VINT
Volg de aanbevolen ledigingspraktijken van de
fabrikant van de apparatuur en de training Alarmen
kunnen worden aangepast in het MENU (pagina 34)
1. Sluit alle kleppen van de manifold.

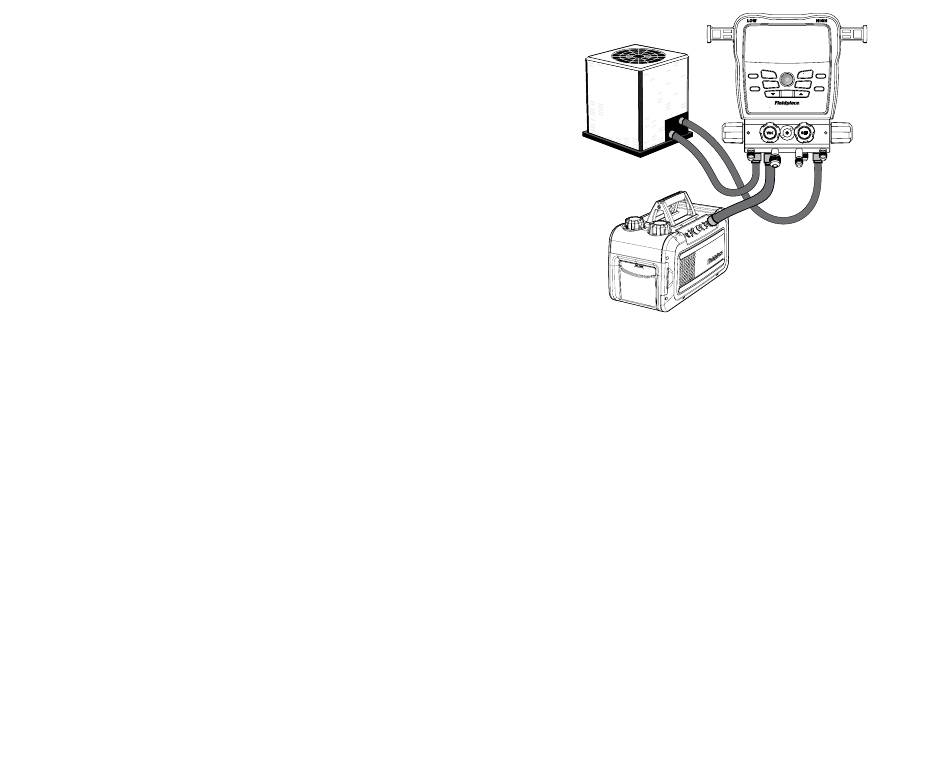

2. Stel uw tools en apparatuur in (zie schema).
Sluit de de HOGE 1/4"-poort van de manifold aan op de servicepoort voor de vloeistofleiding.
Sluit de LAGE 1/4"-poort van de manifold aan op de servicepoort van de zuigleiding.
Sluit de 3/8" VAC-poort van de manifold aan op de vacuümpomp.
3. Zet uw vacuümpomp aan.
4. Open de VAC-klep.
De vacuümsensor is nu blootgesteld aan uw pomp, maar wordt pas weergegeven als de
HOGE/LAGE manifoldkleppen open zijn. Dit zorgt ervoor dat de meting van het systeem is en
niet alleen van de manifold.
5. Open de HOGE en LAGE manifoldkleppen.
6. Druk op VAC ALARM om het lage alarm te activeren. Zie voor de details pagina 34.
De stopwatch start. De veranderingssnelheid wordt weergegeven in eenheden per minuut.
Druk op de PIJLEN om te schakelen tussen de snelheidsmeter en de staafgrafiek. Hoe
kleiner de veranderingssnelheid, hoe dichter u bij stabilisatie bent. Het is mogelijk dat u uw
instellingen moet verbeteren als de snelheid aanzienlijk afneemt voordat u het gewenste
vacuüm bereikt (zie Tips voor betere ledigingen). Opmerking: De snelheidsmeter geeft de
voortgang van het vacuüm weer en voorkomt onzekerheid met een dynamische weergave.
De balken aan de linkerkant tonen een afnemend vacuüm, de balken in het midden tonen
een stabiel vacuüm en de balken aan de rechterkant tonen een toenemend vacuüm. De
staafgrafiek is statisch en niet-lineair voor een hogere resolutie bij diepere vacuüms.
7. Zodra het lage alarmniveau is bereikt, knippert de achtergrondverlichting en klinkt het
alarm. Druk op een willekeurige knop (behalve SELECT) om het alarm uit te schakelen.
8. Sluit de VAC-klep om de pomp te blokkeren.
Sluit de HOGE/LAGE manifoldkleppen niet, anders blokkeert u het systeem en meet u alleen
de manifold!
9. Zet de vacuümpomp uit.
10. Druk op VAC ALARM om het hoge alarm te activeren en de stopwatch te starten.
11. Zodra het hoge alarmniveau is bereikt, knippert de achtergrondverlichting, klinkt het
alarm en stopt de stopwatch. Druk op een willekeurige knop (behalve SELECT) om het
alarm uit te schakelen.
12. Sluit de HOGE en LAGE manifoldkleppen.
De vacuümsensor is nu afgesloten van het systeem (pagina 47).
26
Tips voor betere ledigingen
• Verwijder het binnenwerk en de depressors van een Schräderventiel met een
geschikt verwijderingsgereedschap.
• Gebruik de kortste gecertificeerde vacuümslangen met de breedste diameter die
beschikbaar zijn.
• Gebruik voor het ledigen geen low-loss-fittingen.
• Inspecteer de rubberen afdichtingen aan beide uiteinden van uw slangen op
beschadigingen.
• Breng een lichte hoeveelheid vacuümolie aan op de fittingen van de servicepoort
voordat u de slangen bevestigt om een vacuümdichte afdichting te behouden.
• Ververs de pompolie voor en tijdens de taak. Ververs de pompolie terwijl u
bezig bent zonder het vacuüm te verliezen door Fieldpiece-vacuümpompen te
gebruiken.
• Wanneer de vacuümpomp geblokkeerd is, kan een langzame stijging die
stabiliseert erop wijzen dat er nog steeds vocht in het systeem aanwezig is. Een
continue stijging van de atmosfeer duidt op een lek. Controleer de slangen, tools
of het systeem zelf.
• Metingen zijn minder representatief voor het hele systeem wanneer de
vacuümpomp aan staat, omdat door pompen een drukgradiënt ontstaat. Blokkeer
de pomp en laat het systeem stabiliseren voordat u ervan uit kunt gaan dat de
meting van het hele systeem is.
