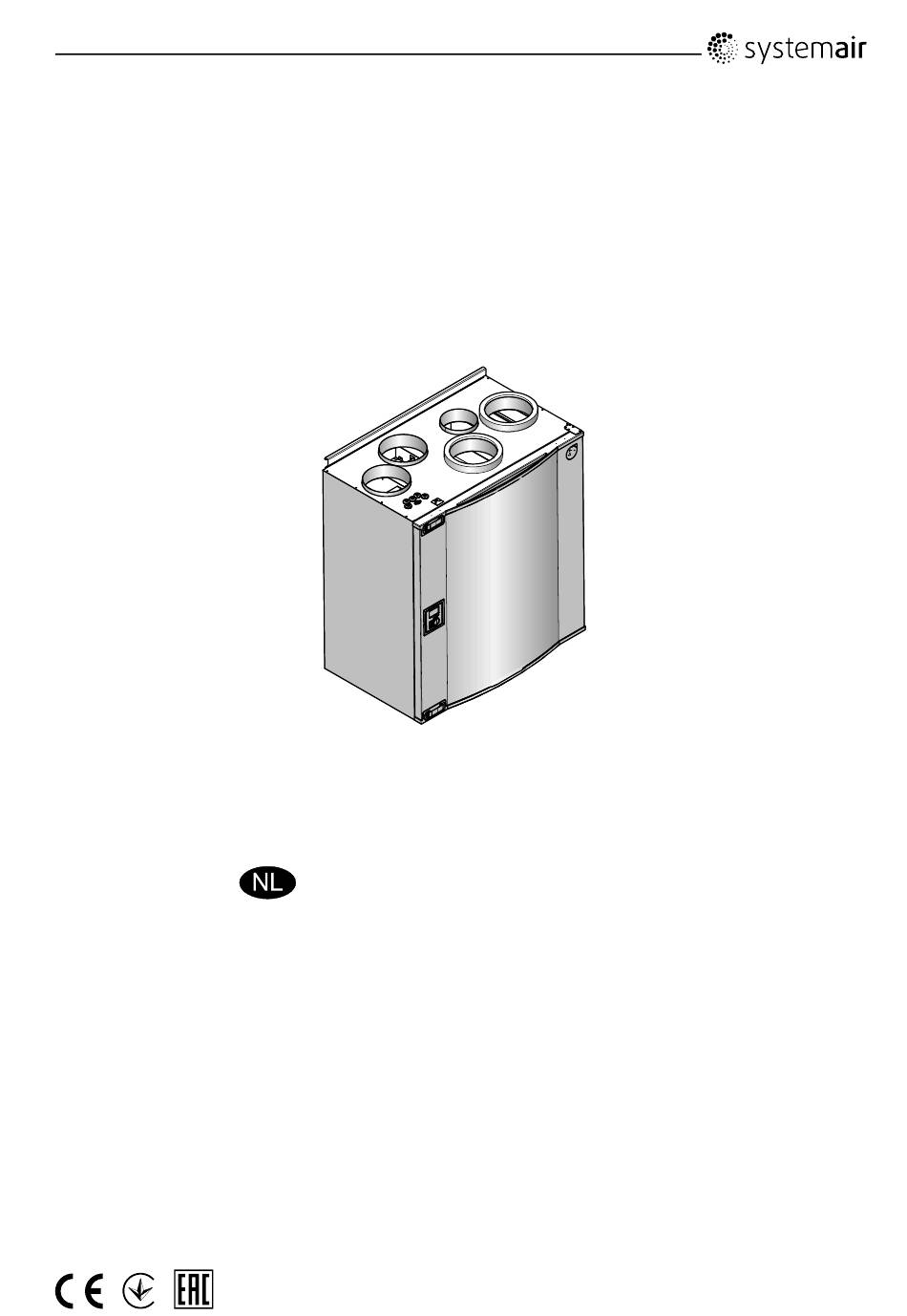

SAVE VTR 300/B
Installatie en service
Systemair kan niet aansprakelijk of garant worden gesteld als deze instructies
niet worden gevolgd tijdens de installatie of service.
© 2016 Copyright Systemair AB
Systemair AB kan niet aansprakelijk worden gesteld voor mogelijke fouten in catalogi, brochures en ander
drukwerk. Systemair AB behoudt het recht voor producten zonder kennisgeving aan te passen. Dit geldt
ook voor producten die reeds besteld zijn, mits dergelijke aanpassingen mogelijk zijn zonder gevolgen in
de reeds overeengekomen specificaties.
Alle rechten voorbehouden.
Document vertaald uit
20834813-NL
het Engels
2016-04-13 A007

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor SystemAir SAVE VTR 300/B

Samenvatting van Inhoud voor SystemAir SAVE VTR 300/B

  • Pagina 1 © 2016 Copyright Systemair AB Systemair AB kan niet aansprakelijk worden gesteld voor mogelijke fouten in catalogi, brochures en ander drukwerk. Systemair AB behoudt het recht voor producten zonder kennisgeving aan te passen. Dit geldt ook voor producten die reeds besteld zijn, mits dergelijke aanpassingen mogelijk zijn zonder gevolgen in de reeds overeengekomen specificaties.

  • Pagina 2: Inhoudsopgave

    Inhoudsopgave 1 Conformiteitsverklaring....................... 1 2 Verwijdering en recycling ......................2 3 Waarschuwingen ........................2 4 Over dit document ........................2 5 Productinformatie........................3 5.1 Algemeen ........................3 5.2 Linker- en rechtermodellen....................3 5.3 Transport en opslag......................3 5.4 Technische gegevens ....................... 4 6 Installatie...........................

  • Pagina 3: Conformiteitsverklaring

    Kantoor: +370 340 60165 Fax: +370 340 60166 www.systemair.com verklaart hierbij dat het volgende product: warmteterugwinningsunit: SAVE VTR 300/B (De verklaring is uitsluitend van toepassing op de staat van het product bij levering en installatie in de faciliteit volgens de meegeleverde installatie-instructies. De verzekering dekt geen toegevoegde onderdelen of acties die na levering aan het product zijn uitgevoerd.)

  • Pagina 4: Verwijdering En Recycling

    • Sluit geen droogtrommels aan op het ventilatiesysteem. • Kanaalverbindingen/kanaaleinden dienen tijdens opslag en installatie te worden afgedekt. 4 Over dit document Deze installatiehandleiding betreft luchtbehandelingsunit type SAVE VTR 300/B , gefabriceerd door Systemair AB. De handleiding bevat naast algemene informatie aanbevelingen t.a.v. ontwerp, installatie, opstarten en bediening die dienen te worden gevolgd om een correcte en storingsvrije bediening van de unit te garanderen.

  • Pagina 5: Productinformatie

    De SAVE VTR 300/B voorziet woon- en verblijfsruimten van gefilterde buitenlucht en voert uit badkamer, keuken en natte ruimtes de lucht af. De SAVE VTR 300/B is uitgerust met een 1670 W elektrische naverwarmingsbatterij. 5.2 Linker- en rechtermodellen Er zijn twee modellen, een rechter- (R) en een linkermodel (L).

  • Pagina 6: Technische Gegevens

    5.4 Technische gegevens 5.4.1 Afmetingen en gewicht, L model Fig. 1 Afmetingen en gewicht, L model Maten in mm en gewicht in kg. Gewicht 1206 Inclusief luik Inclusief beugel SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 7: Afmetingen En Gewicht, R Model

    5.4.2 Afmetingen en gewicht, R model Fig. 2 Afmetingen en gewicht, R model Maten in mm en gewicht in kg. Gewicht 1206 Inclusief luik Inclusief beugel SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 8: Kanaalaansluitingen

    Symbool Beschrijving Symbool Beschrijving Symbool Beschrijving Toevoerlucht Buitenlucht Lucht afzuigkap Retourlucht Afvoerlucht 5.4.4 Energieverbruik en zekeringgrootte Naverwarming 1670 W Ventilatoren 176 W Totaal energieverbruik 1846 W Zekering 10 A SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 9: Installatie

    Laat ruimte over om het voorluik te openen en om service en onderhoud te kunnen verrichten aan de onderdelen in de unit. De SAVE VTR 300/B wordt geleverd met ca. 1 m kabel en een stekker voor een 230 V, eenfasige, geaarde aansluiting onderin de unit.

  • Pagina 10: Warmtewisselaar Verwijderen En Weer Monteren

    Sluit de afvoerslang aan op het afvoerputje. Het water kan niet direct in het afvoerputje worden geleid zonder een sifon. 7 In bedrijf stellen Sluit de unit elektrisch aan op de netvoeding met de bijgeleverde stekker. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 11: Bedieningspaneel

    5 stappen worden ingesteld: Uit, Laag, Nom, Hoog en Auto. Draai de KEUZEschakelaar om de luchthoeveelheid te kiezen. Druk op ENTER om de instelling op te slaan. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 12: Belangrijk

    7.2 Opstartwizard De Opstartwizard is een stapsgewijze configuratietool die automatisch start als de SAVE VTR 300/B de eerste keer wordt gestart of als: • een fabrieksreset wordt gedaan •...
  • Pagina 13 Talen Taal NEDERLANDS 2. Kies het type unit. Deze optie wordt alleen getoond als een nieuwe Type printkaart is geïnstalleerd (reserveonderdeel) of als een fabrieksreset SAVE VTR 300/B is gedaan. 3. Stel datum en tijd in Tijd/Datum JJ/MM/DD Datum: 12/09/12...

  • Pagina 14: Fabrieksreset Uitvoeren

    Als u ervoor kiest de inbedrijfstelling uit te voeren met l/s of m /u, moet u de druk van het systeem weten om de geschikte systeemcurve te kunnen kiezen. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 15: Toevoerlucht, F7-Filter

    7.3.1 Toevoerlucht, F7-filter Fig. 5 Systeemcurven toevoerlucht, F7-filter 7.3.2 Toevoerlucht, G3 -filter Fig. 6 Systeemcurven toevoerlucht, G3 -filter SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 16: Afvoerlucht, G3 -Filter

    De ventilator kan worden UITgezet door “Handm uit vent.” in te schakelen. Zie “Overzicht servicemenu” (hoofdstuk 9.5) onder “Functies”. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 17: Instellen Van De Luchthoeveelheid

    De warmtewisselaar moet bestand zijn tegen lage buitentemperaturen, maar denk eraan dat de ontdooistand bij kans op bevriezing een onderdruk in het pand opwekt. Als de kachel aan is, kan er door de onderdruk bij het ontdooien rook de kamer worden ingetrokken. SAVE VTR 300/B Installatie en service Systemair Sverige AB...
  • Pagina 18 KEUZE schakelaar en bevestig na elk cijfer met Vergrendeld JA/NEE de knop ENTER. Kies "NEE" om het systeem niet te vergrendelen. 3. Ga naar: Functies Functies Kies: Ontdooien Ontdooien SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 19: Regeling Van Vochtoverdracht

    De resterende tijd is de Dag: Maandag unit UIT. Per. 07:00 16:00 Per. 00:00 00:00 6. Ga terug naar het vorige dialoogvenster Weekprogramma met de knop RETURN en naar beneden naar Luchthoeveelheid Luchthoeveelheid. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 20: Ext/Geforc. Aan

    DI 1 is de hoogste en DI 3 de laagste. DI 1-3 hebben een hogere prioriteit dan DI 5. Door aan-/uit-schakelaars op deze ingangen aan te sluiten, kunnen 4 (uit/laag/normaal/hoog) afzonderlijke luchthoeveelheidsinstellingen in het bedieningspaneel worden gekozen op basis van de SAVE VTR 300/B Installatie en service Systemair Sverige AB...

  • Pagina 21: Elektrische Aansluitingen

    (1) kan eenvoudig uit de unit worden gehaald. Fig. 8 Positie printkaart 7.10.1 Lay-out printkaart De SAVE VTR 300/B is voorzien van ingebouwde regeling en interne bedrading. De afbeelding toont de printkaart. Zie het bedradingsschema voor meer informatie. SAVE VTR 300/B...

  • Pagina 22: Externe Aansluitingen Op De Printkaart

    Modbus-aansluiting. Zie de Modbus-gebruikershandleiding voor details. Aansluitklemmen voor interne relatieve vochtigheidssensor 7.10.2 Externe aansluitingen op de printkaart Aansluitklemmen voor externe apparatuur zijn te vinden op de hoofdprintkaart in de elektrische schakelkast. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 23: Externe Aansluitingen Op De Unit

    • aansluiting op DI 3 met de mogelijkheid om de ventilatorsnelheden individueel te configureren via een potentiaalvrije aan/uit-schakelaar Standaard instelling: SF=hoog, EF=laag. 1. Aansluiting naar DI 3 via een aan/uit-schakelaar 2. Aansluiting op het bedieningspaneel 3. Externe Modbus-aansluiting 4. Kabelwartels SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 24: Voorafgaand Aan Het Opstarten Van Het Systeem

    5 stappen: Uit, Laag, Nom, Hoog en Auto. Hierdoor overschrijft u het geprogrammeerde weekschema voor de unit tot aan het einde van de huidige tijdsperiode in het weekprogramma (hoofdstuk 7.7). SAVE VTR 300/B Installatie en service Systemair Sverige AB...

  • Pagina 25: Handmatige En Automatische Zomerstand

    Nieuw XXXX Als u het nieuwe wachtwoord Bevestigen XXXX vergeet of kwijtraakt, kunt u het serviceniveau openen door 8642 in te voeren. Hiermee overschrijft u het eerder ingestelde wachtwoord. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 26 Stel de tijd in waarin de unit in de modus verlengde/geforceerde werking moet functioneren. Waardebereik: 0–240 minuten. Stel de luchthoeveelheid in voor deze modus. Kies uit Laag, Nom of Hoog. Standaardwaarde: Nom. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 27 EF-tijd in de kolom links voor alle niveaus. De kolom rechts gaat door met vooruit tellen en kan niet worden gereset. Let op: Fabrieksreset (zie Functies –>Fabrieksreset) heeft geen invloed op deze functie SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 28 0–100% Stel het proportionele bandbereik (P-band) voor PI-regelaar in. Standaardwaarde 5°C. Stel het integrale tijdsbereik (I-tijd) voor PI-regelaar in. Standaardwaarde: uit. Toont uitvoersignaal voorgesteld voor de temperatuurregelaar van de toevoerlucht SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 29 Systeemcurve EF: 1–10 van verschillende SF: 1–20 systeemdrukken te compenseren. Zie hoofdstuk 7.3 Kies het gewenste Functies Ventilatorregeling type ventilatorregeling. Luchthoeveelheid Ventilatorregeling in l/s, m Ventilator- Systeemcurve regeling of % SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 30 In het ventilatorsymbool moet het middengebied leeg en de buitenste en binnenste delen gevuld zijn. Het mag niet mogelijk zijn hier veranderingen in aan te brengen. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 31 A03 auto/handm/uit rotoraandrijving/bypass-afsluiter aan. Stel AO1 (analoge uitgang voor warmwatermotor of elektrische naverwarmer) in op auto, handm. of uit. Standaardwaarde: auto. Stel AO2 (analoge uitgang voor koudwatermotor) in op SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 32 Het is ook mogelijk om in te stellen hoe u de ventilatoren wilt laten reageren op 3 verschillende digitale ingangen wanneer deze ingeschakeld worden. De potentiaal-vrije schakelaars moeten fysiek worden aangesloten op de klemmen op de SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 33 Laag, Nom en Hoog. De input wordt berekend op basis van de signalen van een impulsschakelaar. Als een standaardschakelaar wordt gebruikt, begint het terugtellen van de ingestelde tijd zodra de schakelaar is uitgeschakeld. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 34 4: Alarm J/N: Geeft aan of de alarmmelding is ingeschakeld of niet. 5: Dmp UIT: Buitenlucht-/retourluchtafsluiter is aan of uit. 6: Verwarmer J/N: Geeft aan of de elektrische SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 35 DI6 kan niet geselecteerd worden, gebruikt door het systeem in de luchtbehandelingsunit. Niet toegewezen DI weergegeven als – (geen). Om een eerder toegewezen DI te resetten, selecteer “–” en bevestig de selectie. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 36 RV transferregeling is ingeschakeld indien instelpunt hoger is dan De standaard instelpuntwaarde is Uit. Let op: Deze instellingen zijn alleen aanwezig indien het type warmtewisselaar regeltype is ingesteld op Variabel. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 37 Gebruik dit dialoogvenster om terug te gaan naar de fabrieksinstellingen. Fabrieksreset Echt resetten? JA/NEE Stel JA of NEE in Let op: Hiermee wist u alle persoonlijke instellingen uitgevoerd aan de unit. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 38: Service

    • Controleer of de netvoeding naar de unit is losgehaald, voordat onderhouds- of elektrische werkzaamheden worden verricht! • Alle elektrische aansluitingen en onderhoudswerkzaamheden moeten door een erkend installateur en in overeenstemming met de plaatselijke wet- en regelgeving worden verricht. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 39: Interne Onderdelen

    10.2 Interne onderdelen Fig. 11 Interne onderdelen Positie Beschrijving Montagebeugel Externe aansluitingen Afvoerluchtsensor Oververhittingsbeveiligingssensor Interne elektrische naverwarmer Afvoerluchtfilter Hoofdprintkaart Toevoerluchtventilator Rotormotor en riempoelie Roterende warmtewisselaar Aandrijfriem warmtewisselaar SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 40: Onderdeelbeschrijving

    Voor G3 -filter: 11-20, voor F7-filter: 1–10. Zie hoofdstuk 7.3. 10.3.3 Warmtewisselaar De SAVE VTR 300/B is uitgerust met een roterende warmtewisselaar. De vereiste toevoerluchttemperatuur wordt daarom gewoonlijk gehandhaafd zonder extra warmte toe te voegen. De warmtewisselaar kan voor schoonmaken en onderhoud worden verwijderd, zie "Gebruikershandleiding"...

  • Pagina 41: Resetknop Oververhittingsbeveiliging

    De vorstbeveiligingssensor moet dan een strap zijn op de oppervlaksensor op de retourwaterbuis. Sensortype: TG-A130 De toevoerluchtsensor (SS) bij AI 1 moet worden vervangen door een kanaalsensor die als accessoire verkrijgbaar is. Sensortype: TG-K360. Zie het bedradingsschema voor meer informatie. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 42: Oplossen Van Problemen

    6. Controleer de filters. Moeten de filters worden vervangen? 7. Controleer de openingen/roosters. Moeten de openingen/roosters worden schoongemaakt? SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 43: Alarmlijst

    • Beide ventilatoren stoppen. water is geïnstalleerd) of een geactiveerde • Buitenlucht- en afvoerluchtafsluiters sluiten. oververhittingsbeveiliging • Waterklep opent volledig (10 V signaal naar de (als een elektrische motor). SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 44 5 °C en de buitenluchttemperatuur lager is dan 0 °C. Wijst op storing van interne Het alarm wordt in het bedieningspaneel getoond. relatieve vochtigheidssensor. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...

  • Pagina 45: Aandrijfriem Rotor Vervangen

    6. Druk de einden van de aandrijfriem stevig op elkaar en zet de nippel vast. 7. Trek de aandrijfriem op de riempoelie en draai de wisselaar met de hand. Controleer of de riempoelie draait. SAVE VTR 300/B Installatie en service Systemair Sverige AB...

  • Pagina 46: Warmtewisselaar Verwijderd

    10.Sluit het luik aan de voorkant en sluit de unit aan op de netvoeding. 11.Controleer of de alarmmelding is verdwenen uit het bedieningsdisplay. Let op: Als het alarm blijft bestaan, moet de rotorsensor worden gecontroleerd. SAVE VTR 300/B Installatie en service Systemair Sverige AB 20834813...
  • Pagina 47 Systemair Sverige AB behoudt zich het recht voor om zonder voorafgaande kennisgeving de inhoud van deze handleiding te wijzigen en te verbeteren. Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
