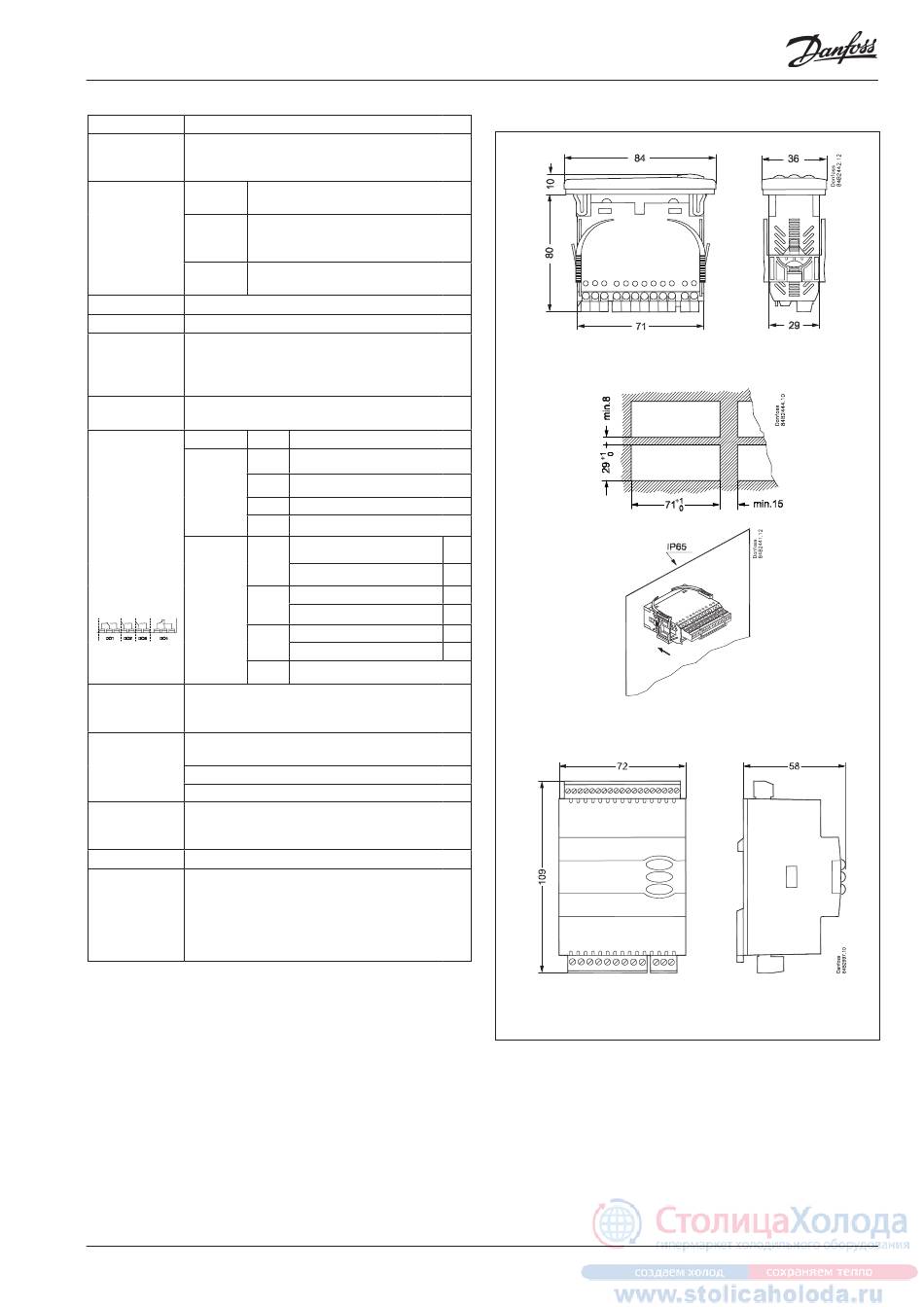

Specificaties
Voeding
230 V a.c. +10/-15 %. 2,5 VA, 50/60 Hz
Pt 1000 of
Sensoren
PTC (1000 ohm / 25°C) of
NTC-M2020 (5000 ohm / 25°C)
Meetbe-
-60 tot +99°C
reik
±1 K onder -35°C
Nauwkeurigheid
Regelaar
±0,5 K tussen -35 tot +25°C
±1 K boven +25°C
Pt 1000
±0.3 K bij 0°C
sensor
±0.005 K per grad
Display
LED, 3 karakters
Externe display
EKA 163A/EKA 164A
Signaal van contactfuncties
Digitale
Eisen aan contacten: goud gecoat
ingangen
Maximale kabellengte 15 m.
Gebruik hulprelais bij langere kabels
Max. 1,5mm
meer aderig
2
Voedingskabel
Max. 1 mm
op sensor- en DI-ingangen
2
DO1
DO2
EKC 202
DO3
DO4** 4 (1) A, Min. 100 mA**
Relais*
DO1
DO2
EKC 302
DO3
DO4** 4 (1)A Min. 100 mA**
EKC 202: Via insteekkaart
Datacommuni-
EKC 302: Vast MODBUS. kan worden uitgebreid met
catie
LON of MODBUS via insteekkaart
0 tot +55°C, tijdens bedrijf
-40 tot +70°C, tijdens transport
Omgeving
20 - 80% Rh, geen condensvorming
Geen schokken of trillingen
EKC 202: IP 65 voorpaneel
Behuizing
Toetsen en pakking geïntegreerd in front
EKC 302: IP 20
Back-up klok
4 uur
EU Low Voltage Directive en EMC eisen in
overeenstemming met CE-markering
EKC 202: UL-approved volgens UL 60730
Keurmerken
LVD-getest volgens EN 60730-1 en EN 60730-2-9, A1,
A2
EMC-getest volgens EN 61000-6-3 en EN 61000-6-2
*
EKC 202: DO1 en DO2 zijn max. 16 A relais. DO3 en DO4 zijn max. 8 A
relais. Maximale belasting mag niet overschreden worden.
EKC 302: is een 20 A relais. DO2 en DO3 zijn 16 A relais. DO4 is een 10 A
relais. De aangegeven max. belasting hierboven mag niet overschreden
worden bij het maken van een aansluiting zonder nuldoorgangsrege-
ling. Bij het maken van een aansluiting met nuldoorgangsregeling moet
de belasting worden verhoogd met de waarde die wordt aangeduid met
2).
** Goud gecoate contacten garanderen een goed contact
1) Met externe relais(c70=ON) (nuldoorgangsregeling uitgeschakeld)
2) Zonder externe relais (c70=OFF) (nuldoorgangsregeling ingeschakeld)
Het relaiscontact en de voeding van de regelaar moeten dezelfde fase
gebruiken en de belasting (compressor) moet fasegecompenseerd zijn
tot Cos ϕ = 1.
EKC 202 / 302
IEC60730
10 (6) A & (5 FLA, 30 LRA)
10 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
10 (6) A & (5 FLA, 30 LRA)
1)
16 (8) A & (10 FLA, 60 LRA)
2)
6 (3) A & (3 FLA, 18 LRA)
1)
10 (6) A & (5 FLA, 30 LRA)
2)
6 (3) A & (3 FLA, 18 LRA)
1)
10 (6) A & (5 FLA, 30 LRA)
2)
Handleiding RS8DZ710 © Danfoss 03-2012
Gewicht = 200 g
