Elektrische Stanz- und Perforiermaschine
D
Electrical desktop punching machine
E
Máquina perforadora eléctrica
ESP
Perforeuse électrique
F
Elektrický děrovací stroj
CZ
Elektrische Ponsmachine
NL
Elektrický dierovací stroj
SK
Перфоратор
RUS
Danke, dass Sie sich für ein RENZ-Produkt entschieden haben.
Thank you for purchasing a RENZ product.
Gracias por haber escogido un producto RENZ.
Merci d'avoir choisi un produit RENZ.
Děkujeme, že jste se rozhodli pro výrobek RENZ.
Dank u wel , dat u hebt gekozen voor een RENZ product.
Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ.
Спасибо, что выбрали этот продукт RENZ.
Stanzwerkzeug
Punching die
Outil de perforation
Troquel
Děrovací nástroj
Ponswerktuig
Dierovacie nástroj
Перфоратор
Stanzschacht
Punching shaft
Perforación
Espace de perforationn
Děrovací štěrbina
Ponsschacht
Dierovacia štrbina
Окно перфорации
Abfallschublade
Waste drawer
Cajón de desperdicios
Tiroir à confettis
Zásuvka na odpad
Afvallade
Zásuvka na odpad
Лоток для отходов
Halter für MBS Module
Holding device for MBS moduls
Fixation pour module MBS
Dispositivo para los módulos MBS
Držak pro moduly
Houder voor MBS module
Držiak pre moduly
Устройство для присоединения MBS модуля
Papieranschlag mit Klemmschraube
Paper stop with attachment screw
Tope del papel con tornillo de sujeción
Butée latérale papier avec vis de serrage
Doraz papíru s upínacím šroubem
Papieraanleg met klemschroef
Zarážka papiera s upínacou skrutkou
Ограничитель бумаги
Randeinstellung
Adjusting scale edge adjustment
Ajuste de profundidad de perforación
Ajustement bord de perforation
Nastavení okraje
Randinstelling
Nastavení okraje
Регулировка отступа от края

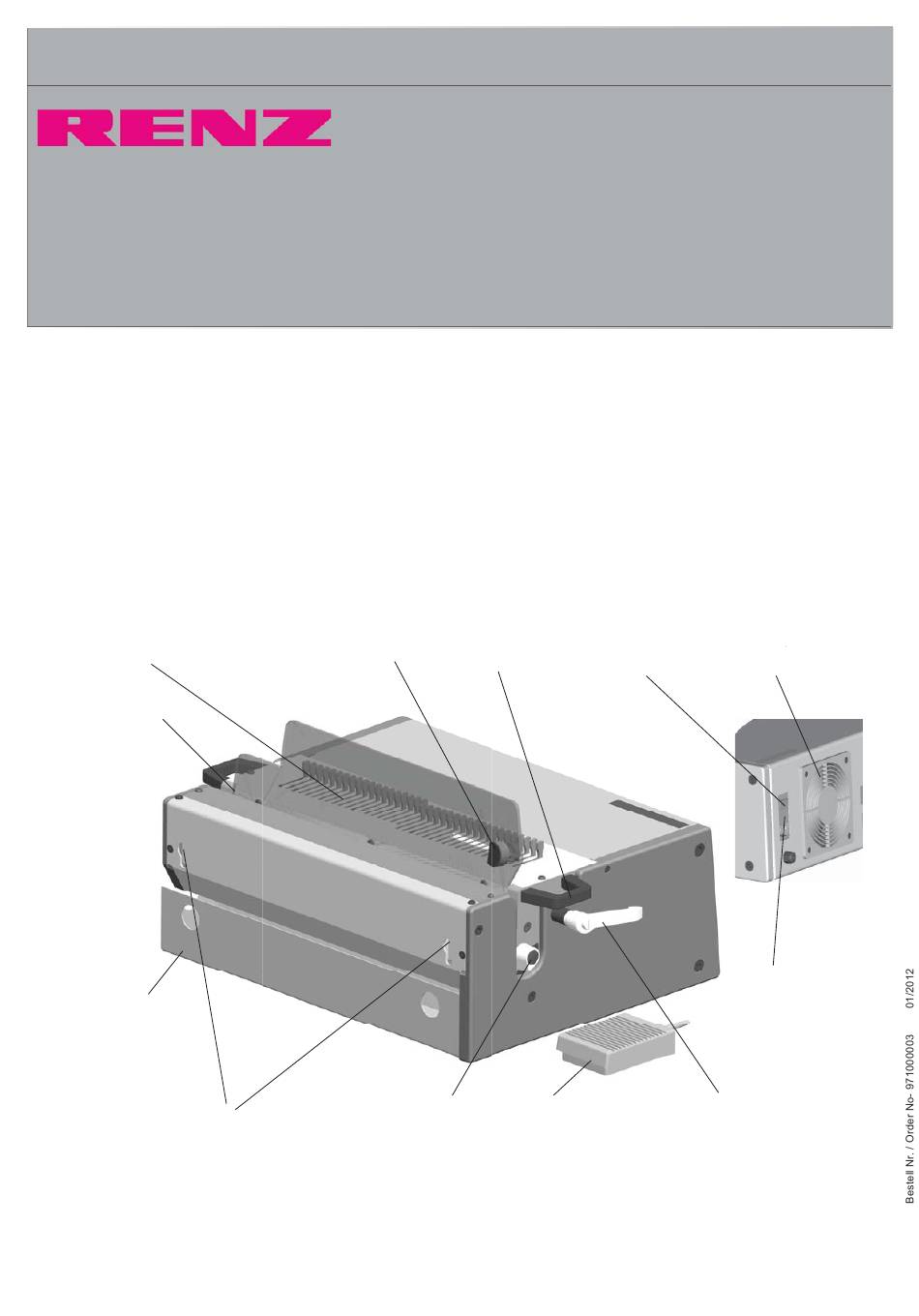

DTP 340 M
Handgriff
Hauptschalter
Handle
Main switch
Poignée
Interruptor principal
Manubrio
Interrupteur principal
Držadlo
Hlavní vypínač
Handvat
Hoofdschakelaar
Držadlo
Hlavný vypínač
Pучкa
Главный выключатель
Fußschalter
Foot pedal
Conmutador de Pedal
Pédale de mise en route
Nožní pedál
Voetpedaal
Nožný pedál
Педаль перфорации
www.renz.com
Luftschlitze
Air Slots
Respiraderos de ventilación
Grilles d aeration
Vzduchové otvory
Ventilatie rooster
Vzduchové otvory
Bентиляционное отверстие
Sicherung
Fuse
Fusible
Fusible
Pojistka
Zekering
Poistka
Предохранитель
Schnellspannschraube
Quick release screw
Poignée de serrage
Tornillo de apriete rápido
Rychloupínací šroub
Snelspanschroef
Rýchloupínacia skrutka
Быстросъемный винт
Advertenties
Samenvatting van Inhoud voor renz DTP 340 M
- Pagina 1 Merci d‘avoir choisi un produit RENZ. Děkujeme, že jste se rozhodli pro výrobek RENZ. Dank u wel , dat u hebt gekozen voor een RENZ product. Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ. Спасибо, что выбрали этот продукт RENZ.
- Pagina 2 EINSATZ ● APPLICATION ● UTILIZACIÓN ● UTILISATION ● POUŽITÍ ● GEBRUIK ● POUŽITIE ● ИСПОЛЬЗОВАНИE Einsatzgebiet: Vorsicht! Empfi ndliche Möbeloberfl ächen Vor dem ersten Einsatz: Papier stanzen: Bei starkem Temperaturwechsel schützen. Das Gerät steht auf Einige Probestanzungen 25-35 Seiten 70-80 g/m². erst nach 2h einschalten.
- Pagina 3 EINSATZ ● APPLICATION ● UTILIZACIÓN ● UTILISATION ● POUŽITÍ ● GEBRUIK ● POUŽITIE ● ИСПОЛЬЗОВАНИЕ Gebruik: Pas Op! Gevoelige meubeloppervlakken Voor het eerste gebruik: Papier ponsen: Bij sterke temperatuur wisselingen beschermen. Enkele proefponsingen maken. 25-35 bladen 70-80 g/m². eerst na 2uur weer inschakelen. Het apparaat staat op zachte Hiermee wordt Karton ponsen :Max.
- Pagina 4 INBETRIEBNAHME ● INITIAL OPERATION ● PUESTA EN SERVICIO ● MISE EN SERVICE ● UVEDENÍ DO PROVOZU ● IN GEBRUIKNAME ● UVEDENIE DO PREVÁDZKY ● ВВОД В ЭКСПЛУАТАЦИЮ Maschine kann sitzend oder stehend Stecker der Gerätezuleitung in den Anschluss Merke: bedient werden. an der Rückseite der Maschine einstecken;...
- Pagina 5 FORMATEINSTELLUNG ● ADJUSTING THE PAPER SIZE ● AJUSTE DEL FORMATO ● RÉGLAGE DU FORMAT ● NASTAVENÍ FORMÁTU ● FORMAATINSTELLINGEN ● NASTAVENIE FORMÁTU ● РЕГУЛИРОВКА ФОРМАТОВ ● ● ● EINSTELLUNG DES RANDABSTANDS ● ADJUST EDGE DISTANCE TO SELECTED DIAMETER ● AJUSTE DE LA DISTANCIA AL MARGEN ● RÉGLAGE DE LA MARGE ● NASTAVENÍ...
- Pagina 6 STANZEN ● PUNCH ● PERFORACIÓN ● PERFORATION ● DĚROVÁNÍ ● PONSEN ● DIEROVANIE ● ПЕРФОРАЦИЯ Je nach Werkzeug Papierlage in Stanzschacht einführen Durch Drücken des Fußschalters 25 bis max.35 Seiten 80 g/m², und am Anschlag anstellen. wird der Stanzvorgang ausgelöst. dicke Buchblocks in Lagen stanzen.
- Pagina 7 STANZEN ● PUNCH ● PERFORACIÓN ● PERFORATION ● DĚROVÁNÍ ● PONSEN ● DIEROVANIE ● ПЕРФОРАЦИЯ Druckkstücke nur in Endlage ziehen (drücken)! Achtung! Während des Stanzvorgangs Druckstücke nicht ziehen (drücken)!! Lift pin to stop punching when pins are stationary. Attention! Do Not touch pins during punching process! Levantar los punzónes sólo en las tracciones de la posición fi...
- Pagina 8 WERKZEUGWECHSEL ● CHANGING THE DIE ● CAMBIO DE TROQUELES ● CHANGEMENT D’OUTIL ● VÝMĚNA NÁSTROJE ● WERKTUIG WISSEL ● VÝMENA NÁSTROJE ● СМЕНА ТУЛОВ Hintere Endlage der Druckstücke ● Rear position pressure pins ● Fin de carrera trasero de las piezas de pression ●...
- Pagina 9 WERKZEUGWECHSEL ● CHANGING THE DIE ● CAMBIO DE TROQUELES ● CHANGEMENT D’OUTIL ● VÝMĚNA NÁSTROJE ● WERKTUIG WISSEL ● VÝMENA NÁSTROJE ● СМЕНА ТУЛОВ Hintere Endlage der Druckstücke ● Rear position pressure pins ● Fin de carrera trasero de las piezas de pression ●...
- Pagina 10 ● ● ● ● ● ● ● ACHTUNG! ATTENTION! ¡ATENCIÓN! ATTENTION! POZOR! PAS OP! POZOR! BНИМAНИE! Bei Arbeiten im Innenraum muss die Maschine ausgeschaltet und vom Netz getrennt sein. Diese Arbeiten dürfen nur von qualifi zierten und in allen gängigen Sicherheitsfragen unterwiesenen Personen durchgeführt werden. Bei häufi...
- Pagina 11 ● ● ● ● ● ● ● ACHTUNG! ATTENTION! ¡ATENCIÓN! ATTENTION! POZOR! PAS OP! POZOR! BНИМAНИE! Při práci ve vnitřním prostoru stroje musí být stroj vypnutý a odpojen ze sítě. Tyto práce smějí provádět pouze kvalifi kované a zaškolené osoby ve všech bezpečnostních otázkách. Při častém použití...
- Pagina 12 SICHERUNG WECHSEL ● CHANGING THE FUSE ● CAMBIO DE FUSIBLE ● CHANGER LE FUSIBLE ● VÝMĚNA POJISTKY ● WIJZIGING VAN FUSE ● VÝMENA POISTKY ● ИЗМEНEНИE ПPEДOХPAНИТEЛЯ Netzstecker ziehen. Sicherungshalter mit Sicherung kontrollieren. Sicherungshalter einsetzen Schraubendreher herausdrücken. Wenn defekt, Ersatzsicherung und eindrücken.
- Pagina 13 12 months under normal calling for service: ► ► ► • Is the main switch turned on? Return the machine to Renz operating conditions. • Is the electric plug connected indicating the problem. correctly? •...
- Pagina 14 FEHLERSUCHE ● TROUBLESHOOTING ● LOCALIZACIÓN DE AVERÍAS ● RECHERCHE DES PANNES ● VYHLEDÁVÁNÍ PORUCH ● STORINGEN OPLOSSEN ● VYHĽADÁVANIE PORÚCH ● УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Als u problemen ondervind, De Machine werkt niet: SVP in geen geval zelf een Garantie: controleert u dan eerst reparatie uitvoeren.
- Pagina 15 Pour le module MBS Seul un technicien doit ouvrir humide. Ne pas utiliser de solvant. M décrocher le tiroir et vider les (DTP 340 M avec le module par l‘appareil. confettis. exemple CBS) sortir le tiroir à confettis par le côté et vider.
- Pagina 16 TECHNISCHE DATEN ● TECHNICAL DATA ● DATOS TÉCNICOS ● DONNEES TECHNIQUES ● TECHNICKÁ DATA ● TECHNISCHE GEGEVENS ● TECHNICKÉ ÚDAJE ● ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Länge x Breite x Höhe Length x Width x Height Largo x Ancho x Alto 36x49x25 Longueur, largeur, hauteur Délka x šířka x výška Lengte x breedte x hoogte Dĺžka x šírka x výška...
- Pagina 17 ES s priamou zodpovednosťou: было спроектировано и произведено в соответствии с руководящими принципами EC исключительной ответственностью: Firma: ● Company: ● Empresa: ● Société: ● Firmou: ● Firma: ● Spoločnosti: ● Фирма: Chr. Renz GmbH, 73540 Heubach / Germany...
- Pagina 18 EG-Konformitäts-Erklärung im Sinne der EG-Richtlinien EC conformity declaration according to the EC guidelines Declaración de conformidad de la UE de acuerdo con las directivas de la UE Déclaration de conformité EG selon les directives EG Prohlášení o shodě s předpisy ES ve smyslu směrnic ES EG-conformiteitsverklaring volgens EG-richtlijnen Vyhlásenie o zhode ES v zmysle smerníc ES Декларация...
- Pagina 19 35 feuilles débrayable individuellement 35 listů samostatně vypínatelný 35 vellen apart uitschakelbaar ●Stanzwerkzeuge für 35 listov áno samostatne vypínateľný RENZ RING WIRE® 35 листов да oтключающиеся ножи Drahtkammbindung 6x6x2:1 - 26 3mm - 30 Blatt 1/2"=12.7mm einzeln ausschaltbar ●Punching dies for Stempel •...
- Pagina 20 ● ● ● ERGÄNZENDE PRODUKTE COMPLEMENTARY PRODUCTS PRODUCTOS AÑADIDOS ACCESSOIRES ● ● ● ● COMPLÉMENTAIRES DOPLNKOVÉ VÝROBKY AANVULLENDE PRODUCTEN DOPLNKOVÉ VÝROBKY СОПУТСТВУЮЩИЕ ТОВАР Ы Werkzeug Max.Stanzstärke Teilung Randabstand beweglich Stanzstempel Punching thickness Pitch Adjustable margin control Punch pins Outil Grosor de perforación Paso Distancia al margen Punzones...
- Pagina 21 ●Met een MBS module zoals beneden, kan de DTP-340 M tot een plaatsbesparend en effi cient pons en bind systeem worden gemodifi ceerd. ●Moduly WBS 360 pre Renz RING WIRE drôtenú väzbu, CBS 340 pre špirálovú väzbu a PBS 340 pre väzbu z umelej hmoty sa môžu pripojiť na DTP 340 M a vytvoriť tak výkonný...
