Gebruik
Pos. Symbool
Toelichting
4
–
Tekstinformatie: bijvoorbeeld de identi-
ficatie van de momenteel weergegeven
temperatuur ( afb. 2, [1]); voor de
kamertemperatuur wordt geen identifi-
catie getoond. Wanneer een storing
aanwezig is, wordt hier een melding ge-
toond, tot de storing is opgelost.
5
Infografiek: zonneboilerpomp is in be-
drijf.
Infografiek: warmwatervoorziening is
actief.
Infografiek: de warmwatervoorziening
is uitgeschakeld of niet geïnstalleerd.
Infografiek: de brander staat aan
(vlam).
B
Infografiek: warmtebron is geblokkeerd
(bijvoorbeeld door een alternatieve
warmtebron).
6
Klokprogramma: grafische weergave
van het actieve klokprogramma voor de
getoonde cv-groep. De hoogte van de
balk stelt grofweg de gewenste kamer-
temperatuur in de verschillende tijdspe-
rioden voor.
De tijdmarkering toont in het klokpro-
7
gramma in stappen van 15 minuten (=
indeling van de tijdschaal) de actuele
tijd.
8
auto
Bedrijfsmodus: automatisch bedrijf ac-
tief (volgens klokprogramma) met een
cv-groep of een ventilatiezone.
cv2auto
Bedrijfsmodus: automatisch bedrijf ac-
tief (volgens klokprogramma) voor ge-
toonde cv-groep.
Bedrijfsmodus: cv-bedrijf actief.
Bedrijfsmodus: nachtbedrijf actief.
8
Zomer (uit)
Modus: zomerbedrijf actief (verwar-
ming uit, warmwatervoorziening actief)
met een cv-groep
cv2Zomer
Modus: zomerbedrijf actief (verwar-
(uit)
ming uit, warmwatervoorziening actief)
voor de getoonde cv-groep.
8
Handm
Bedrijfsmodus: handbediening actief;
met een cv-groep of een ventilatiezone.
cv2Handm
Bedrijfsmodus: handbediening actief;
voor getoonde cv-groep.
6
Pos. Symbool
Toelichting
8
Vak.tot
Bedrijfsmodus: vakantie actief; met een
31.12.2099
cv-groep of een ventilatiezone.
cv2Vak.tot
Bedrijfsmodus: vakantie actief; voor ge-
31.12.2099
toonde cv-groep en evt. voor warmwa-
tersysteem.
8
Bedrijfsmodus: verwarming uit (alle cv-
groepen)
Bedrijfsmodus: schoorsteenveger ac-
tief
Bedrijfsmodus: noodbedrijf actief
E
Bedrijfsmodus: externe warmtevraag
8
Incl.
Korte bedrijfsmodus: inslapen actief
Korte bedrijfsmodus: Intensieve ventila-
tie actief
Behoeftege-
Korte bedrijfsmodus: Behoeftegestuurd
stuurd
actief
Bypass-af-
Korte bedrijfsmodus: Afvoerluchtby-
voerlucht
pass actief
Party
Korte bedrijfsmodus: Partyventilatie ac-
tief
Kachel
Korte bedrijfsmodus: Kachelfunctie ac-
tief
9
Er is een communicatiemodule in het
systeem aanwezig en de verbinding met
de server van de fabrikant is actief.
Toetsvergrendeling is actief (toets auto
en keuzetoets ingedrukt houden, om de
toetsvergrendeling in- of uit te schake-
len).

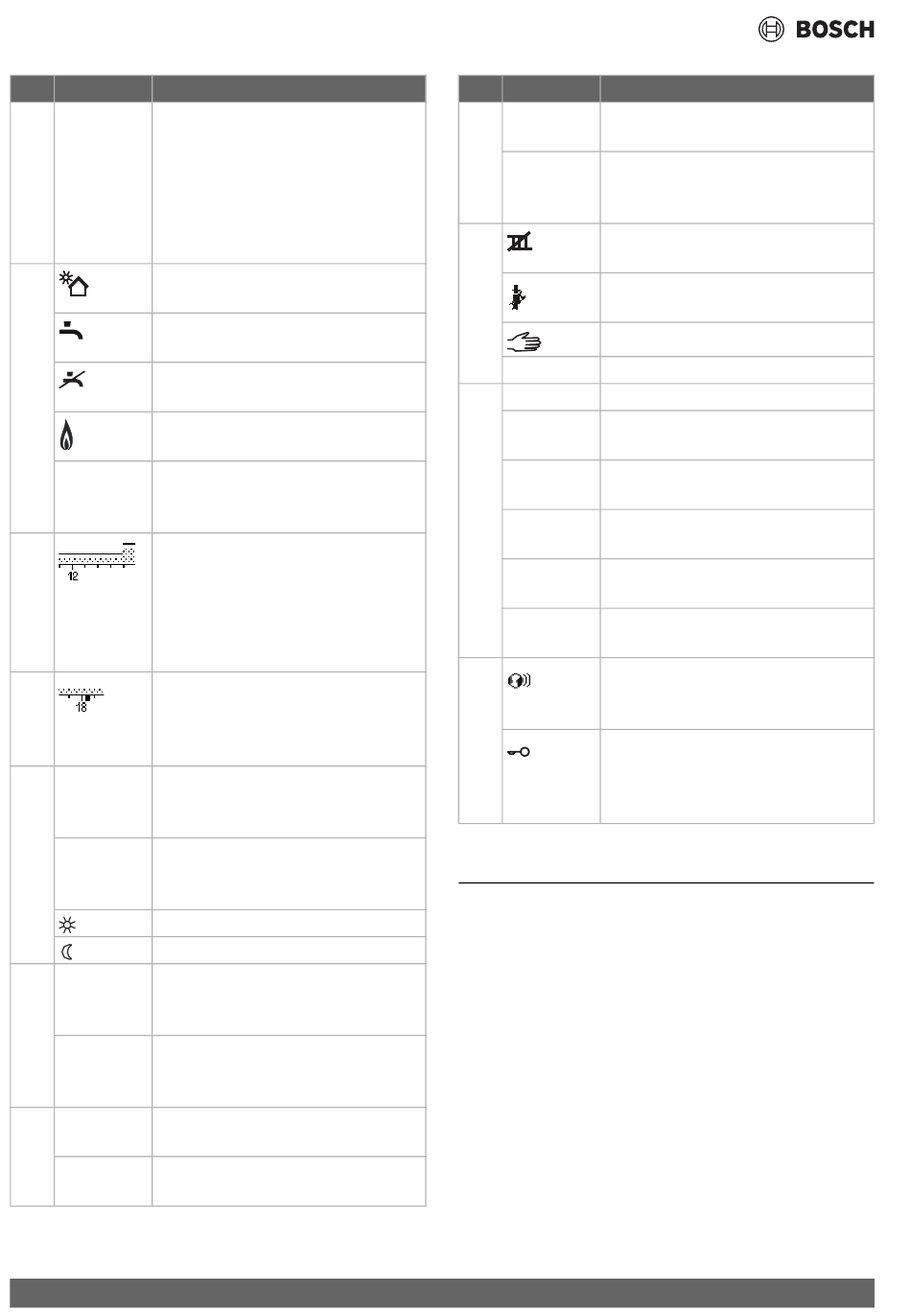

Tabel 2
Symbolen in display
4
Gebruik
Een overzicht van de opbouw van het hoofdmenu en de positie
van de afzonderlijke menu-items worden aan het einde van dit
document weergegeven.
De volgende beschrijvingen gaan steeds uit van de standaard-
weergave ( afb. 2, pagina 5).
4.1
Verwarming en warmwater
4.1.1 Selecteren cv-circuit voor de standaardweergave
In de standaardweergave worden altijd de gegevens van slechts
één cv-circuit getoond. Wanneer 2 of meer cv-circuits zijn geïn-
stalleerd, kan worden ingesteld, op welk cv-circuit de stan-
daardweergave betrekking moet hebben.
CR 400/CW 400/CW 800 – 6721854428 (2021/01)
