Handleiding
Roetmeter
Nederlandse Uitvoering
MDO 2
Voor roetmeting van vrachtwagens en personenwagens

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor MAHA MDO 2

Samenvatting van Inhoud voor MAHA MDO 2

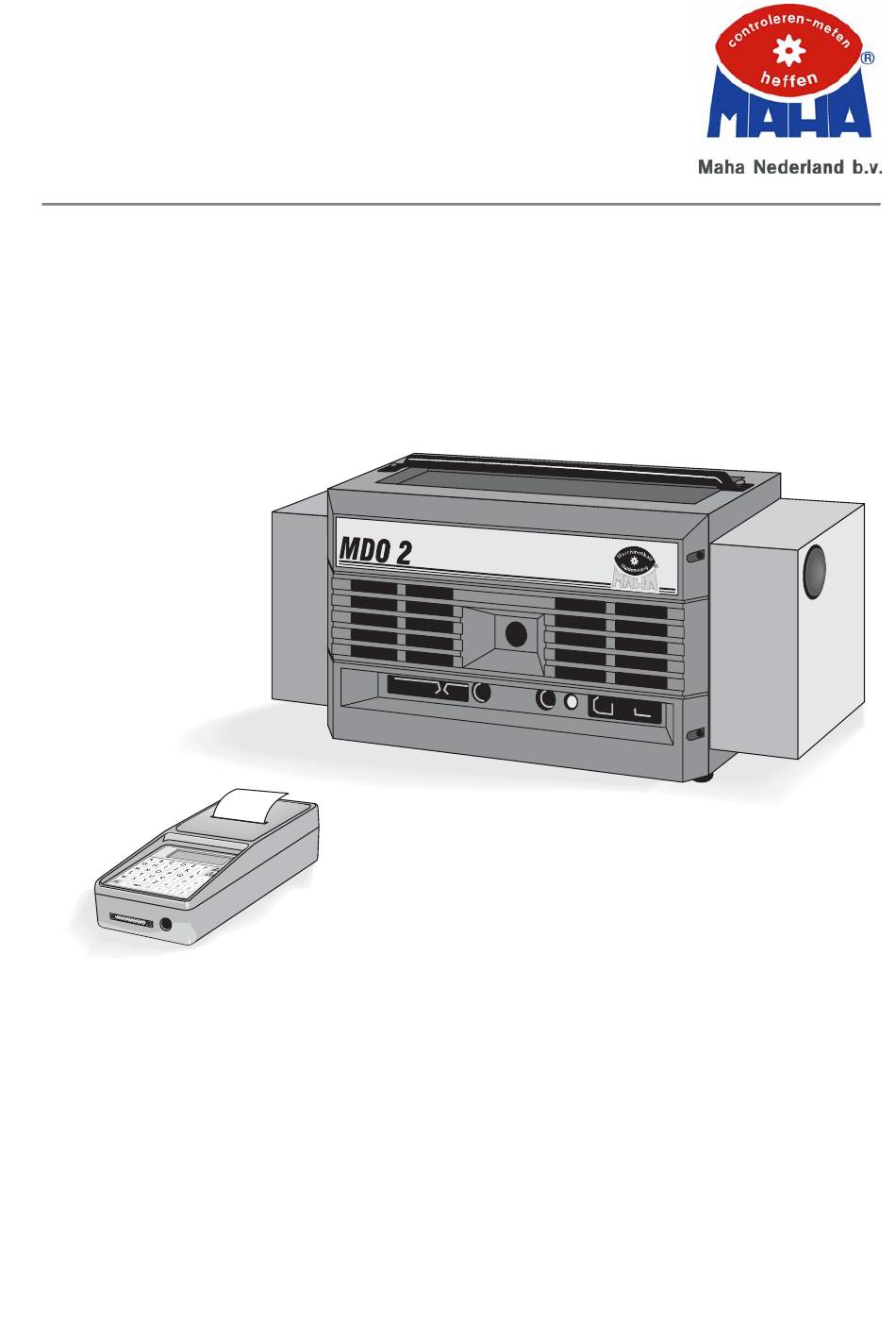

  • Pagina 1 Handleiding Roetmeter Nederlandse Uitvoering MDO 2 Voor roetmeting van vrachtwagens en personenwagens...
  • Pagina 2 Deze handleiding gaat uit van het feit, dat de bedieningsman technische kennis heeft van automobielen en dieselmotoren. D1 3113BA7-NL01 MDO 2 - Niederlande 11.06.1996 Nederland 1996 by MAHA Maschinenbau Haldenwang GmbH & Co. KG copyright © D-87490 Haldenwang/Allgäu, Hoyen 20 Telefon : 08374 / 585-0 Telefax : 08374 / 585-499 Alle rechten voorbehouden.

  • Pagina 3: Inhoudsopgave

    Inhoud H o o f d s t u k 1 Algemeen 1.1. Algemene aanwijzingen.................. 1 1.2. Uitvoering van de MDO 2 ................1 1.3. Korte technische beschrijving................. 2 1.3.1. Meetcel ......................2 1.3.1.1. Elektrische gegevens ..................2 1.3.1.2. Physikalische gegevens ................. 2 1.3.1.3.
  • Pagina 4 H o o f d s t u k 3 Meting 3.1. Voorbereidingen ................... 13 3.2. Roetmeting....................16 3.2.1. Voorbereidende handelingen ............... 16 3.2.1.1. Invoer van voertuiggegevens................ 16 3.2.1.2. Invoer voorgeschreven waarden ..............17 3.2.1.3. Keuze van de Meetmodus ................18 3.2.1.4.
  • Pagina 5 H o o f d s t u k 5 Foutmeldingen 5.1. Problemen met de klemgever............... 48 5.2. Apparaat warmt niet op ................49 5.3. Foutmeldingen op het display............... 50 5.4. Programma blijft hangen ................50 5.5. Fout in de voedingsspanning................ 50 5.6.

  • Pagina 7: Algemene Aanwijzingen

    1.1. Algemene aanwijzingen. Voor uitlaatgasonderzoek van dieselmotoren werd een deelstroom opaciteitmeter ontwikkeld. Met deze roetmeter, de MDO 2, is het mogelijk door de menugestuurde handleiding een probleemloze test en diagnose van het uitlaatgas van de diesel personenwagens en vrachtwagens uit te voeren.

  • Pagina 8: Korte Technische Beschrijving

    Handleiding MDO 2 Extra opties bestaan o.a. uit: Toerentalopnemer: Klemgever BDP-gever Klem W (voor dynamo) Foto-electrische cel / microfoon Olietemperatuursonde MF2 Toetsenbord Kabel voor stroomvoorziening voor het aansluiten van 12 - 24 V installaties. Vrachtwagen uitlaatgassonde Verdere opties zijn uit de momenteel geldende prijslijst te halen.

  • Pagina 9: Behuizing

    Hoofdstuk 1 Algemeen 1.3.1.3. Behuizing Hoogte ca. 245 mm Breedte ca. 240 mm Lengte ca. 550 mm Gewicht ca. 13 kg 1.3.2. Handterminal 1.3.2.1. Meeteenheden Meetbereik: Opaciteit 0% ... 100% 0 m -1 ... ∞ Absorptiekoëfficient (k-Waarde) 1.3.2.2. Elektrische gegevens Voedingsspanning van de roetmeter Stroomopname: min.150 mA...

  • Pagina 10: Aansluiting Rs232

    Handleiding MDO 2 1.3.3. Aansluiting RS232 4800/9600 Baud 1 Stop 1 Start 8 Bit 1.3.4. Uitlaatgassondes Personenwagen - uitlaatgassonde Lengte van de meetsonde 1500 mm ∅ 10 mm Inwendige diameter Vrachtwagen - uitlaatgassonde Lengte van de meetsonde 3500 mm ∅ 27 mm Inwendige diameter 1.4.

  • Pagina 11: H O O F D S T U K 2

    De roetmeter MDO 2 bestaat uit twee komponenten (de meetcel en handterminal), welke bij elkaar horen. De meetcel van de MDO 2 dient voor het vaststellen van de meetwaarden. (opaciteit van de dieselrook). De handterminal verzorgt de bediening van de gezamenlijke systemen.

  • Pagina 12: Handterminal

    Handleiding MDO 2...

  • Pagina 13: Speciale Toetsen In Het Diagnosemenu

    Hoofdstuk 2 Handleiding D: Met deze toets kan een verbindingsstreep H: In de handleiding wordt met deze toets de ingegeven worden. CLEAR-toets bedoeld. Deze toets heeft meerdere funkties: E: In de handleiding wordt met deze toets de Tijdens het ingeven van teks kan met deze SPACE-toets bedoeld.

  • Pagina 14: Speciale Toetsen In Het Hoofdmenu

    Handleiding MDO 2 2.4.3. Speciale toetsen in het hoofdmenu Programeermenu wordt gestart. Papiertransport van de printer wordt gestart. Het apparaat voert een Reset-Start uit. (beide toetsen gelijktijdig indrukken). 2.4.4. Speciale toetsen bij de roetmeting T.b.v. de bevestiging van de display melding ST.T.T.

  • Pagina 15: Bijzonderheden Bij Het Invoeren Van Getallen

    Hoofdstuk 2 Handleiding 2.4.6. Bijzonderheden bij het invoeren van getallen 1) De komma moet handmatig met de “PUNT”- vb: Invoer van de K-Waarde 1.58 m toets worden ingegeven, als er een cijfer na de komma is. Op het display verschijnt: Uitzondering: Cijfer na de komma is een nul.

  • Pagina 16: Pc-Toetsenbord (Optie)

    Handleiding MDO 2 2.5. PC-Toetsenbord (optie) Om een handigere invoer te verkrijgen is het mogelijk een PC-toetsenbord (MF2 kompatibel) aan te sluiten. Dit toetsenbord wordt direkt aan de MDO 2 meetcel aangesloten. (zie punt 2.2 C). Rollen Rollen Druck Pause "...

  • Pagina 17: Programmaoverzicht

    Einfg Entf Hoofdletters en getallen op het toetsenbord komen overeen met die van de handterminal 2.6. Programma-overzicht De MDO 2 biedt: twee verschillende meetprogramma’s. uitlaatgasmeting (uitlaatgasmeting volgens de voorschriften) uitlaatgasdiagnose (simpele en snelle diagnose voor voertuigafstellingen) een printprogramma voor meerdere printmogelijkheden, evenals de automatisch meetwaardedocumentatie na het afsluiten van een meting.
  • Pagina 18 Handleiding MDO 2 CLEAR CLEAR E NTER E NTER E NTER Ingeven van Meetmodus A/B? autogegevens* Meetsonde 1/2? Ingeven voorgeschreven waarden Meetpunt kiezen CLEAR voor het toerental? Meetmodus A/B? Meetsonde 1/2? Meetpunt kiezen Start van de voor toerental? diagnosemeting Start van de...

  • Pagina 19: Voorbereidingen

    Hoofdstuk 3 Meting H o o f d s t u k 3 Meting 3.1. Voorbereidingen 1) Meetcel van stroom voorzien. De meetcel op de plaats opstellen en aansluiten op de voedingsspanning. Hiervoor wordt 230V stroomnetkabel (A) of de optionele kabel voor de 12 / 24V voeding via de accu (B) van het voertuig gebruikt.
  • Pagina 20 Handleiding MDO 2 4) Toerentalopnemer monteren. De toerentalopnemer moet op de juiste manier aan de motor worden aangesloten evenals de handterminal op de roetmeter. MAHA biedt de volgende toerentalopnemers aan: Klemgever BDP-gever Foto-elkectrischecel Klem W Microfoon 5) Olietemperatuursonde plaatsen. Om de juiste olietemperatuur aan te wijzen,...
  • Pagina 21 Hoofdstuk 3 Meting Roetmeting 9) Programmakeuze Start met <*> Daarna verschijnt de melding van het eerste meetprogramma (Roetmeting). Nu kan een van de drie programma’s gekozen en gestart worden. Roetmeting Diag | Roetmeting Diagnosemenu Start met <*> Printprogramma Door het intoetsen van de “Clear"-toets kunnen verschillende programma’s opgevraagd...

  • Pagina 22: Roetmeting

    Handleiding MDO 2 3.2. Roetmeting 3.2.1. Voorbereidende handelingen 3.2.1.1. Invoer van voertuiggegevens De in dit punt beschreven opmerkingen verschijnen alleen als de keuzeschakelaar 3 op "JA" gezet is (zie hoofdstuk 4, punt 4.8). 1) Na de start van menupunt “Roetmeting” met Roetmeting de "Enter"-toets verschijnt er voor enige...

  • Pagina 23: Invoer Voorgeschreven Waarden

    Hoofdstuk 3 Meting 3.2.1.2. Invoer voorgeschreven waarden Nadat de voertuiggegevensinvoer is beeïndigd Normwaarden (indien de keuzeschakelaar 3 op "JA" gezet is), ingeven dienen de voorgeschreven waarden van het te testen voertuig ingevoerd worden. Als eerste verschijnt er voor enige seconde een inleidende mededeling op het display, daarna dient de eerst voorgeschreven waarde te worden ingevuld.

  • Pagina 24: Keuze Van De Meetmodus

    Handleiding MDO 2 6) Voorgeschreven waarden 6: kmax k-maximaal. 2.50 m Deze voorgeschreven waarden is de waarde voor beoordeling van de zwartheidsgraad van de roetuitstoot. Om als goed te kwalificeren roetmeting deze waarden niet overschrijden. De invoer van voorgeschreven waarden (2 t/m 6) geschiedt op dezelfde wijze als boven bij voorgeschreven waarde 1) beschreven.

  • Pagina 25: Keuze Van Het Meetpunt

    Hoofdstuk 3 Meting 3.2.1.5. Keuze van het meetpunt Vervolgens moet vastgelegd worden hoe het toerental van de motor wordt gemeten. "Clear"-toets tussen volgende toerentalopnemers gekozen worden. 1) Klemgever Bevestigen door intoetsen van "Enter". Meetpunt kiezen Klemgever <*> | 2) BDP-gever Wordt een BDP-gever als toerentalopnemer gebruikt, Meetpunt kiezen moet het aantal impulsen per krukasomwenteling...

  • Pagina 26: Kontroleren Van De Motortemperatuur

    Handleiding MDO 2 3.2.1.6. Kontroleren van de motortemperatuur Alvorens met de eigenlijke roetmeting begonnen kan worden, kontroleert de MDO 2, of de motor van het te testen voertuig reeds zijn benodigde termperatuur bereikt heeft. (zie daarvoor 3.1, punt 7). Aan de hand van de olietemperatuursensoren...

  • Pagina 27: Verwarmen Van De Meetkamer

    Hoofdstuk 3 Meting 3.2.2.2. Verwarmen van de meetkamer Gelijktijdig wordt meetkamer werktemperatuur opgewarmd. A.U.B. wachten Was de werktemperatuur tot op dat moment nog §§§ niet bereikt, verschijnt na de berekening van het stationaire toerental een displayweergave die optisch de opwarmtijd aangeeft. De zwarte balk op de tweede regel van het display toont aan hoe hoog de temperatuur van de meetkamer is.

  • Pagina 28: Roetmetingen

    Handleiding MDO 2 mogelijke foutmelding! Het afgeregelde toerental moet binnen het bereik Afgeregelde toerental te laag: van de voorgeschreven waarden “afgeregeld toerental minimaal” en “afgeregeld toerental Afg. t.t. te laag maximaal” liggen. Ligt vastgestelde herhalen <*> afgeregelde toerental niet tussen...
  • Pagina 29 Hoofdstuk 3 Meting Na het beeïndigen van de wachttijd wordt met de 2. Meting tweede meting gestart. Deze vindt op dezelfde Volgas geven ! wijze plaats als hierboven beschreven is. In totaal worden deze manier drie metingen uitgevoerd. (normaal gesproken). Hieruit wordt dan het arithmetrische gemiddelde berekend.

  • Pagina 30: Uitdraai Van De Meetgegevens

    Handleiding MDO 2 3.2.2.6. Uitdraai van de meetgegevens Als de meetresultaten op het display weergegeven worden start de printer automatisch. voorbeeldafdruk Voorgeprogrammeerd adreshoofd (zie hoofdstuk. 4, punt 4.6). Softwareversie Datum van de meting Tijd dat de meting plaats vond Voertuiggegevens...

  • Pagina 31: Herhalen Van De Roetmeting

    Hoofdstuk 3 Meting 3.2.3. Herhalen van de roetmeting Worden er meerdere roetmetingen achter elkaar Roetmeting uitgevoerd, dan kan bij de tweede start van de Start met <*> roetmeting gekozen worden voertuiggegevens: Roetmeting gekorrigeerd, 11.06.96 opnieuw ingevoerd of de oude gegevens overgenomen moeten worden.

  • Pagina 32: Diagnosemeting

    Handleiding MDO 2 3.3. Diagnosemeting 3.3.1. Algemeen De diagnosemeting biedt de mogelijkheid om snel de opaciteit van de uitlaatgassen te meten en het opaciteits verloop grafisch te laten uitprinten. Zo kan de diagnose meting ook voor de kontrole van de voertuiginstellingen dienen.

  • Pagina 33: Uitvoeren Van De Diagnosemeting

    Voor uitgebreidere uitleg zie 3.2.1.5! Klem W <*> | 6) Verwarmen van de meetkamer Was de bedrijfstemperatuur van de MDO 2 tot A.U.B. wachten op dit punt nog niet bereikt, verschijnt er op de §§§ display een melding die aangeeft hoe het opwarmen verloopt.
  • Pagina 34 Handleiding MDO 2 c) huidige olietemperatuur meetkamer- Olietemp 90°C temperatuur. Meetkamper 97°C d) huidige motortoerental en maximale K- T.tal. 900 min@ waarde. kmax 1.00@ Tussen de verschillende waarden kan ten alle tijden door het intoetsen van de "Clear"-toets heen en weer gesprongen worden.
  • Pagina 35 Hoofdstuk 3 Meting D.m.v. een signaaltoon wordt aangegeven dat het opaciteitverloop en het toerental uitgeprint worden. (de meetwaarde die voor het signaal bereikt werd wordt niet op de uitdraai vermeld). Afb: 3-9: Diagnoseuitdraai deel 2 3) Opslaan Gedurende de uitdraai van de meetgegevens is het mogelijk om d.m.v.

  • Pagina 36: Verklaring Van De Diagnose Uitdraai

    Handleiding MDO 2 3.3.4. Verklaring van de diagnose uitdraai Datum van de diagnosemeting Tijd diagnosemeting plaatsvind Voorgeprogrammeerd adreshoofd (zie hoofdstuk 4, punt 4.6) Meetmodus/meetsonde Op deze regel kan de K-waarde afgelezen worden (Eenheid: m- deze wordt meettijd aangegeven met betrekking tot de ingevoerde gegevens met F1.

  • Pagina 37: Printmenu

    Hoofdstuk 3 Meting 3.4. Printmenu 3.4.1. Starten van het printmenu Uitgaande van de displaymelding “roetmeting” kan Roetmeting door het tweemaal intoetsen van de "Clear"-toets Start met <*> het printmenu gekozen worden. Roetmeting Diag | Start met <*> Door het bevestigen met de "Enter"-toets wordt het Printmenu gekozen printmenu opgeroepen.

  • Pagina 38: Grafiek

    Handleiding MDO 2 3.4.3. Grafiek Voorbeeld van een uitdraai Uitdraai kiezen Grafiek <*> Wordt na beeïndiging van de roetmeting dit menupunt opgeroepen, kan een grafische weergave van de voorgaande metingen afgedrukt worden. Dit is alleen mogelijk totdat: het apparaat uitgeschakeld wordt een Reset-Start ("ESC"...

  • Pagina 39: H O O F D S T U K 4

    Hoofdstuk 4 Instellingen H o o f d s t u k 4 Instellingen 4.1. Toegang tot het programmeermenu Om individuele aanpassing in de software te maken, kunnen instellingen in het programmeermenu veranderd worden. Vanuit het meetprogramma wordt het programmeermenu opgestart door eerst de ”ESC”...

  • Pagina 40: Tester Reinigen

    Handleiding MDO 2 4.2. Tester reinigen Om de tester te reinigen dienen de optiekdeksels van de linker en de rechterzijde van de behuizing verwijderd te worden en de zend- en ontvangst optieken uitgenomen te worden. (aan de ene kant zit het zendoptiek aan de andere kant het ontvangeroptiek).
  • Pagina 41 Hoofdstuk 4 Instellingen De lenzen van optiek (B) moeten met een stofvrije doek (bijvoorbeeld een brillendoekje) gereinigd worden. Het kan voorkomen dat de chroomring (C), die de lenzen vast houdt, los gaat zitten. In dit geval moet de chroomring met de hand vast gezet worden.

  • Pagina 42: Variabelen Programmeren

    > markering staat, moeten eventueel de beide elementen t.o.v. elkaar gedraait worden. Wordt dan nog de juiste instelling niet verkregen, dan moet de tester door MAHA Nederland b.v. opnieuw gekalibreerd worden. Afb. 4-6: Optiek handmatig instellen Wordt de reinigingsmodus door het intoetsen van Volgende onderh.
  • Pagina 43 Hoofdstuk 4 Instellingen Bij een foute invoer kan met de "Clear"-toets het verkeerd ingegeven de cijfer weer verwijderd worden. Om de nieuwe variabele waarde in te voeren moet Olietemp min. de "Enter"-toets ingedrukt worden. Op het display 10: 80 85§ wordt de nieuw ingevoerde waarde aangegeven.
  • Pagina 44 Handleiding MDO 2 Beschrijving van de variabelen Olietemperatuur min Olietemp min. Met de variabele "Olietemperatuur min" wordt de 10: 60 minimale olietemperatuur van de motor vastgelegd die bereikt moet worden om een geldige meting uit Eenheid: te voeren. °C De instelling van deze variabele verschijnt als...
  • Pagina 45 Hoofdstuk 4 Instellingen Meettijd Meettijd tx De maximale K-waarde wordt gemeten tijdens het 16: 20 accelereren t b en gedurende de meettijd tx. Eenheid: 1/10 s Basisinstelling: 20 (= 0,2 s) Acceleratietijd tb max. Accel.-tijd max Als de acceleratietijd tb gedurende de gasuitstoot bij 17: 200 de roetmeting langer is dan tbmax, dan wordt de meting...
  • Pagina 46 Handleiding MDO 2 Pre-Trigger Pretrig. Grafiek Tijd die met de variabele ”Pretrig” ingesteld is, om 22: 5 de grafiek overzichtelijk uit te printen. In dit voorbeeld worden 10 meetpunten uitgeprint,. Dit Eenheid: betekend dat de grafiekopbouw 0,05 s (10 x 0,05 s) 0,05 s voor de werkelijke meting begonnen is.

  • Pagina 47: Datum En Tijd

    Hoofdstuk 4 Instellingen 4.4. Datum en tijd 4.4.1. Datum en tijd bekijken Om de instellingen van de datum en de tijd te Tijd instellen veranderen, moet na de keuze van menupunt Start met <*> "Tijd instellen" de "Enter”-toets driemaal ingedrukt worden.

  • Pagina 48: Kontrast Instellen

    Handleiding MDO 2 4.5. Kontrast instellen Om het kontrast in te stellen dient het menupunt Kontrast inst. ”Kontrast instellen” met de ”ENTER”-toets te Start met <*> worden opgeroepen. De zwarte balken in de tweede regel van het display geven de intensiteit van de kontrasten weer.

  • Pagina 49: Naam Keurmeester Programmeren

    De gegevens blijven na het uitschakelen van de MAHA tester bewaard. De naam verschijnt op ieder MARCONIWEG 2B§ uitdraai en op de variabele uitdraai.
  • Pagina 50 Handleiding MDO 2 De keuzeschakelaars kunnen altijd de keuze Keuzeschakelaar 4 moet van "0" op "1" "JA(1)" "NEE(0)" aannemen. gezet worden cijfertoetsen wordt het gewenst getal ingetoets. Het zwarte invoerblokje knippert op de invoerplaats. keuzeschakelaarinstelling wordt door intoetsen van de "Enter"-toets verlaten, gelijktijdig worden de veranderingen opgeslagen.

  • Pagina 51: Variabelen Printen

    Hoofdstuk 4 Instellingen 4.9. Variabelen printen Na het oproepen van het menupunt ”variabelen Konfig. printen | printen” worden alle instellingen alle Start met <*> variabelen en keuzeschakelaars uitgeprint. A Softwareversie B Datum van de uitdraai C Tijd van de uitdraai D Voorgeprogrammeerde naam (zie punt 4.6).
  • Pagina 52 Handleiding MDO 2...

  • Pagina 53: Foutmeldingen

    Hoofdstuk 5 Foutmeldingen H o o f d s t u k 5 Foutmeldingen Overzicht van de foutmeldingen 5.1. Problemen met de klemgever..............48 5.2. Apparaat warmt niet op................49 5.3. Foutmeldingen op het display..............50 5.4. Programma blijft hangen................ 50 5.5.

  • Pagina 54: Problemen Met De Klemgever

    Handleiding MDO 2 5.1. Problemen met de klemgever Checklist: Is de klemgever vastgenoeg aangebracht? Maakt de massakabel kortsluiting met het signaal. (→ (Aanrakingen met andere inspuitleidingen.) Is de klemgever aan een bocht van de inspuitleiding aangebracht? Is de massakabel van de klemgever met de voertuigmassa verbonden? Trilt de brandstof inspuitleiding? (→...

  • Pagina 55: Apparaat Warmt Niet Op

    Reset start uitvoeren (ESC + CLEAR) respecetievelijk het apparaat uit en weer inschakelen, enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan is het verwarmingselement defekt en moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 56: Foutmeldingen Op Het Display

    Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v. 5.5. Fout in de voedingsspanning Als er geen 230 V netspanning aanwezig is, moeten de van buitenaf bereikbare zekeringen van de MDO 2 gewisseld worden.

  • Pagina 57: Geen Weergave Op Het Display Van De Handterminal

    Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar T.D. van MAHA Nederland b.v. 5.7. Toetsen defekt Reageren de verschillende toetsen van de invoer van de voertuiggegevens of andere gegevens niet, dan is het toetsenbord defekt.

  • Pagina 58: K-Waarde Veranderingen Te Laag

    Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 59: Problemen Met De Printer

    Print de printer ononderbroken, dan moet het apparaat met de hoofdschakelaar uitgezet worden, ca. 1/2 minuten wachten en dan weer aangezet worden. Blijft de printer daarna nog printen dan is de handterminal defekt en moet deze ter reparatie opgestuurd worden naar de T.D. van MAHA Nederland.

  • Pagina 60: Printer Voert Het Papier Niet Door

    Wordt het papier nu doorgevoert? O.K. Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 61: De Doorslag Wordt Niet Beschreven

    Draai de papierrol om (Zie hoofdstuk 6, punt 6.3.1.) Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 62: Foutmelding Met Error-Codes

    Handleiding MDO 2 5.11. Foutmelding met ERROR-codes 5.11.1. ERROR 1 Wordt er na het verschijnen van een "ERROR-Code"-melding de "ESC"- toets tweemaal ingetoets, dan kan er zonder gegevensverlies teruggekeerd worden naar het hoofdmenu.

  • Pagina 63: Error 1

    Verbindingskabel vervangen Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.
  • Pagina 64 (zender/ontvanger) te verkrijgen. Verbindingskabel vervangen Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 65: Error 3

    MDO 2 in orde? Verbindingskabel vervangen Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 66: Error 4

    MDO 2 in orde? Verbindingskabel vervangen Reset start uitvoeren (ESC + CLEAR) Het apparaat uit en weer inschakelen en enige tijd wachten. Treedt nu nog steeds de dezelfde fout op dan moet het apparaat voor reparatie naar de T.D. van MAHA Nederland b.v.

  • Pagina 67: Error 5

    Foutmeldingen 5.11.5. ERROR 5 Op het display verschijnt: Is de verbindingskabel evenals de stekker tussen de handterminal en de MDO 2 in orde? Reset start uitvoeren Verbindingskabel vervangen (ESC + CLEAR) Het apparaat uit en weer inschakelen. Verschijnt de foutmelding wederom? O.K.

  • Pagina 68: Bijzonderheden, Onderhoud, Garantie Etc

    H o o f d s t u k 6 Bijzonderheden, onderhoud, garantie etc. 6.1. Halfjaarlijks onderhoud De MDO 2 moet ieder halfjaar nagekeken worden. Onderhoud uitvoeren Na ieder inschalkeling van het apparaat verschijnt een melding, wanneer het volgende onderhoud gepleegd dient te worden.

  • Pagina 69: Kontroleren Van De Kalibrering

    Hoofdstuk 6 Bijzonderheden, onderhoud, garantie etc. 6.2. Kontroleren van de kalibrering De kalibrering kan met behulp van een filterschijf Roetmeting Diag. | (toebehoor) gekontroleerd worden. Start met <*> Kontrole: D i a g n o s e 11.06.96 Diagnoseprogramma starten, zoals hoofdstuk 3, punt 3.3.ff.

  • Pagina 70: Accu

    Handleiding MDO 2 Voordat de filterschijf voor kontrole van de kalibrering gebruikt gaat worden, moet deze op helderheid getest worden. De filterschijf moet schoon en stofvrij zijn. Bij twijfel de filterschijf altijd vooraf met een witte schone en stofvrije doek reinigen.

  • Pagina 71: Inktlint Wisselen

    Het is aanteraden erop te letten dat er geen houthoudend papier gebruikt wordt. Schade die ontstaat door het gebruik van de verkeerde papaiersoort valt niet onder de garantie. Gebruikt daarom printerpapier dat door MAHA geleverd wordt! 6.3.2. Inktlint wisselen Voor het wisselen van het inktlint dient de deksel van het bovenste deel van de handterminal geopend te worden.

  • Pagina 72: Garantie

    Dit geldt alleen als het produkt direkt bij MAHA Nederland b.v. of een door MAHA Nederland b.v. erkende verkooporganisatie gerepareerd of geïnstalleerd is. De garantie geldt alleen als het produkt door een geautoriseerde persoon is geinstalleerd.
  • Pagina 73 Hoofdstuk 6 Bijzonderheden, onderhoud, garantie etc. Er mogen alleen MAHA reserve onderdelen toegepast worden, anders vervalt de typegoedkeuring van het NMi!

  • Pagina 74: Uitsluiting Van Garantie

    6.6. Service MAHA Nederland b.v. heeft een servicevestiging. Deze vestiging is beschikbaar voor al uw vragen over alle produkten. Voor reparaties van de MAHA produkten, kunt u bij MAHA Nederland b.v. terecht. Reparaties die na afloop van de garantieperiode plaatsvinden zijn niet kostenloos.
