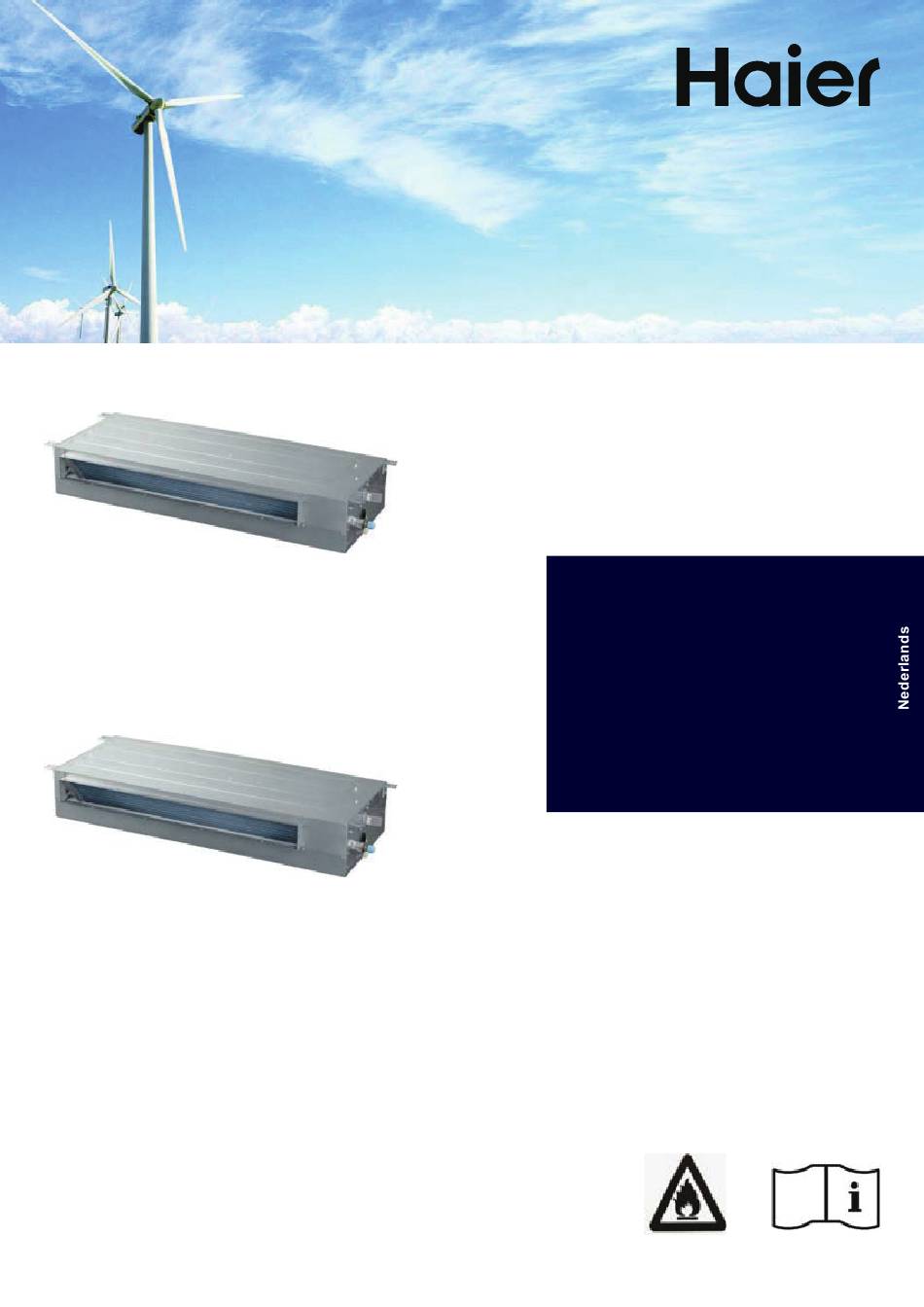

TYPE AIRCONDITIONER MET KANAAL
GEBRUIKSAANWIJZING EN INSTALLATIEHANDLEIDING
AD25S2SS1FA(H)
AD35S2SS1FA(H)
AD50S2SS1FA(H)
AD71S2SS1FA(H)
Dit product mag alleen worden geïnstalleerd of onderhouden door
gekwalificeerd personeel
Lees deze handleiding zorgvuldig voor installatie. Dit apparaat is
gevuld met R32.
Bewaar deze handleiding voor toekomstig gebruik.
Oorspronkelijke instructies
Inhoudsopgave
................................................
.....................................
Onderdelen en functies ...............................10
........................................
............................................
.........................................
Werking ....................................................... 22
3
7
11
..
12
12
...............................
13
15
.........
16
...........
16
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Haier AD25S2SS1FA
Samenvatting van Inhoud voor Haier AD25S2SS1FA
-
Pagina 1: Inhoudsopgave
TYPE AIRCONDITIONER MET KANAAL GEBRUIKSAANWIJZING EN INSTALLATIEHANDLEIDING Inhoudsopgave Waarschuwingen ..........AD25S2SS1FA(H) Veiligheidsmaatregelen ........AD35S2SS1FA(H) Onderdelen en functies .......10 Installatiehandleiding voor draadcontroller Verwarmingsmodus ........Verzorging en onderhoud ....... Probleemoplossen ..........Voorzorgsmaatregelen voor installatie ..Is het apparaat correct geïnstalleerd ... Installatieprocedure ......... - Pagina 2 Lees de voorzorgsmaatregelen in Dit apparaat is gevuld met R32. deze handleiding zorgvuldig door voordat u het apparaat bedient. Service-indicator; Lees technische Lees de gebruikershandleiding handleiding Bewaar deze handleiding op een plaats waar de gebruiker deze gemakkelijk kan vinden. WAARSCHUWING ●...
- Pagina 3 WAARSCHUWING ● Een gesoldeerde, gelaste of mechanische verbinding moet worden gemaakt voordat de kleppen worden geopend, zodat koelmiddel tussen de onderdelen van het koelsysteem kan stromen. Er moet worden voorzien in een vacuümklep om de verbindingsleiding en / of een ongeladen onderdeel van het koelsysteem te evacueren.
-
Pagina 4: Europese Verordeningen Conformiteit Voor De Modellen
Haier Industrial Park, No.1 Haier road, Qingdao, PRChina EUROPESE VERORDENINGEN BELANGRIJKE INFORMATIE GAARNE CONFORMITEIT VOOR DE MODELLEN HET GEBRUIKTE KOELINGSMIDDEL Bevat gefluoreerde broeikasgassen die Alle producten zijn in overeenstemming met de volgende onder het Kyoto-protocol vallen Europese bepaling: - Laagspanningsrichtlijn... -
Pagina 5: Waarschuwingen
Waarschuwingen Verwijdering van de oude airconditioner Controleer voordat u een oude airconditioner weggooit of die buiten gebruik is, of deze niet werkt en veilig is. Koppel de airconditioner los om het risico op beknelling van kinderen te voorkomen. Opgemerkt moet worden dat het airconditioningsysteem koelingsmiddelen bevat, waarvoor gespecialiseerde afvalverwerking vereist is. - Pagina 6 Waarschuwingen - De installatie van leidingen moet tot een minimum worden beperkt. - Leidingen moeten worden beschermd tegen fysieke schade en mogen niet worden geïnstalleerd in een ongeventileerde ruimte, als die ruimte kleiner is dan Amin (2 m - Naleving van nationale gasregelgeving moet worden nageleefd. - Mechanische verbindingen moeten toegankelijk zijn voor onderhoudsdoeleinden.
-
Pagina 7: Oplaadprocedures
Waarschuwingen - Koelpijpen of componenten worden geïnstalleerd op een plaats waar het onwaarschijnlijk is dat ze worden blootgesteld aan stoffen die onderdelen van het koelmiddel kunnen aantasten tenzij de componenten zijn gemaakt van materialen die inherent bestand zijn tegen corrosie of voldoende zijn beschermd om zo te worden gecorrodeerd. Controles van elektrische apparaten - Reparatie en onderhoud van elektrische componenten omvat initiële veiligheidscontroles en inspectieprocedures voor componenten. -
Pagina 8: Ontmanteling
waarschuwingen Ontmanteling - Voordat u deze procedure uitvoert, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. - Voorafgaand aan de uit te voeren taak moet een olie- en koelmiddelmonster worden genomen voor het geval er een analyse vereist is voordat het teruggewonnen koelmiddel opnieuw wordt gebruikt. -
Pagina 9: Veiligheidsmaatregelen
Veiligheidsmaatregelen Lees voordat u het systeem in gebruik neemt aandachtig deze "VEILIGHEIDSVOORSCHRIFTEN" om een goede werking van het systeem te garanderen. De hier beschreven veiligheidsmaatregelen zijn geclassificeerd al " WAARSCHUWIN" Gen " VOORZICHTIG". Voorzorgsmaatregelen die worden weergegeven in de kolom" WAARSCHUWING"... - Pagina 10 Veiligheidsmaatregelen Minimaal ruimtegebied Totaal geladen massa / kg Type hv m kg / m Minimaal ruimtegebied / m 1,224 1,836 2,448 3,672 4,896 6,12 7,956 0,306 VOORZORGSMAATREGELEN VOOR OVERDRACHT OF REPARATIE WAARSCHUWING Modificatie van het systeem is ten strengste verboden. Wanneer de airconditioner is verplaatst, neemt u contact op Neem contact op met uw dealer als het systeem moet met uw dealer of een professionele installateur.
- Pagina 11 Veiligheidsmaatregelen VOORZORGSMAATREGELEN VOOR HET GEBRUIK WAARSCHUWING U moet afzien van het langdurig blootstellen van Prik niet in de luchtinlaat of -uitlaat met een balk, Wanneer een abnormale toestand (brandende uw lichaam aan koele wind. enz. geur of andere) wordt waar genomen, stop dan onmiddellijk de werking en zet de stroomschakelaar uit.
-
Pagina 12: Onderdelen En Functies
20 Pa 30 Pa Let op: sluit de stroomtoevoer af om de SW1-4 en SW1-5 aan te passen, anders is de bewerking ongeldig. Onderdelen en functies Giet ze af De afvoeropening van de pomp AD25S2SS1FA(H) Luchtuitlaatframe AD35S2SS1FA(H) AD50S2SS1FA(H) AD71S2SS1FA(H) Verdamper Elektrische... -
Pagina 13: Installatiehandleiding Voor Draadcontroller
Installatiehandleiding voor draadcontroller 5. Bedradingsaansluitingen van de draadcontroller： Er zijn drie methoden om de draadcontroller en de binnenunits aan te sluiten: A.Een bedrade controller kan max. tot o6 sets binnenunits en 3 stuks polaire draad moeten de draadcontroller en de master-unit verbinden (de binnenunit is rechtstreeks verbonden met de draadcontroller), de andere zijn verbonden met de master unit via stukken polaire draad. -
Pagina 14: Verwarmingsmodus
Verwarmingsmodus Functie "HOT KEEP" Verwarmende werking Warmtepomp type verwarming HOUD WARM wordt in de volgende gevallen gebruikt. Bij het verwarmen van het warmtepomptype wordt Wanneer het verwarmen wordt gestart: het mechanisme van de warmtepomp gebruikt dat de Om te voorkomen dat er koele wind uit waait, stopte warmte van buitenlucht concentreert met behulp van de ventilator van de binnenunit op basis van de koelmiddel om de binnenruimte te verwarmen. -
Pagina 15: Probleemoplossen
Probleemoplossen Controleer de volgende dingen over uw airconditioner voordat u een servicebezoek pleegt. Unit start niet Is de stroombronschakelaar Is de stroomvoorziening in Wordt het Is de aardlekschakelaar niet afgesteld? de stad normaal? signaalontvangstgedeelte in werking? niet blootgesteld aan direct zonlicht of sterke verlichting? Het is gevaarlijk. - Pagina 16 Probleemoplossen Als er een storing optreedt, stopt de ventilator van de binnenunit. Controleer de foutcode via de methode op pagina 12. Voor buitenstoringen is de storingscode buitenstorings LED flitstijden + 20 De foutcode van de buitenunit is bijvoorbeeld 2. de bedrade controller van de binnenunit geeft 16 weer (met behulp van de hexadecimale methode).
-
Pagina 17: Voorzorgsmaatregelen Voor Installatie
Voorzorgsmaatregelen voor installatie Lees eerst deze Veiligheidsmaatregelen en voer vervolgens de installatiewerkzaamheden nauwkeurig uit. Hoewel de hier vermelde voorzorgspunten onder twee rubrieken zijn verdeeld, WAARSCHUWING en VOORZICHTIG, worden die punten die verband houden met de sterke mogelijkheid van een foutieve installatie met de dood of ernstig letsel tot gevolg in het gedeelte WAARSCHUWING. -
Pagina 18: Is Het Apparaat Correct Geïnstalleerd
Is het apparaat correct geïnstalleerd Bevestig de volgende items voor veilig en comfortabel gebruik van de airconditioner. De installatiewerkzaamheden moeten de verkoopdealer belasten en deze niet zelf uitvoeren. Installatie plaats Vermijd installatie van de airconditioner Installeer het apparaat op een goed Installeer de airconditioner stevig op de in de buurt van de plaats waar geventileerde plaats. - Pagina 19 4. Ondersteun het apparaat stevig. 5. Verander de vorm van de verbindingspijp, verbindingsdraad en afvoerpijp zodat ze gemakkelijk door het gat in de muur kunnen gaan. Installatie afmeting AD25S2SS1FA(H) AD35S2SS1FA(H) AD50S2SS1FA(H) AD71S2SS1FA(H) Afmetingen binnenunit (eenheid: mm)
-
Pagina 20: Installatie Van Luchtkanaal
Installatieprocedure Luchtkanaal Dakgebouw van installatie Retourluchtbox Luchtuitlaatrooster ≤ 0,5 m (gebruik witte motorstekker) ≤ 2,0 m (gebruik rode motorstekker) Luchttoevoer Plafond Er mogen geen obstakels binnen 1 m zijn Unit Unit Retourluchtbox Retourlucht Luchttoevoer Retourlucht De ontwerpkaart van het lange kanaal M8 brede expansiebout Airco M8 ophangschroef... - Pagina 21 AD35S2SS1FA genereert giftig gas bij contact met vuur. AD25S2SS2FA AD35S2SS2FA ● Controleer na installatie of er geen koelmiddel lekt. Het AD25S2SS1FA-1 AD25S2SS1FA(H) AD35S2SS1FA-1 AD35S2SS1FA(H) gelekte koudemiddelgas zal giftig gas produceren bij het tegenkomen van een vuurbron zoals verwarming en AD50S2SS1FA AD50S2SS2FA 12.7...
-
Pagina 22: Koelmiddelleiding
Installatieprocedure Koelmiddelleiding Open alle kleppen Open alle kleppen op de buitenunit. Gaslek detectie Controleer met een lekdetector of zeepwater of er gaslekkage is bij de pijpaansluitingen en kapjes. Isolatie behandeling Voer respectievelijk een isolatiebehandeling uit aan zowel de gaszijde als de vloeistofzijde van buizen. Tijdens het koelen zijn zowel de vloeistof- als de gaszijde koud en moeten dus worden geïsoleerd om dauwvorming te voorkomen. - Pagina 23 Installatieprocedure Elektrische bedrading Slang Maat afvoerbuis: (3/4 ") PVC-buis Slang Slangklem De slang wordt gebruikt voor het afstellen van het midden en de hoek van de stijve PVC-buis. ● Trek de slang direct uit om te installeren zonder enige vervorming. ●...
-
Pagina 24: Werking
Het diagram van de systeemarchitectuur Interactie Controle Vraag Cloud service Haier slimme Herinnering De applicatieomgeving Een Mobiele smartphone en een draadloze router zijn nodig, een draadloze router moet verbinding met internet kunnen maken. Een mobiele smartphone vereist IOS- of Android-systeem:... - Pagina 26 Adres: Haier Industrial Park, Qianwangang Road, Eco-Tech Development Zone, Qingdao 266555, Shandong, PRC Contacten: TEL + 86-532-88936943; FAX + 86-532-8893-6999 Website: www.haier.com...
