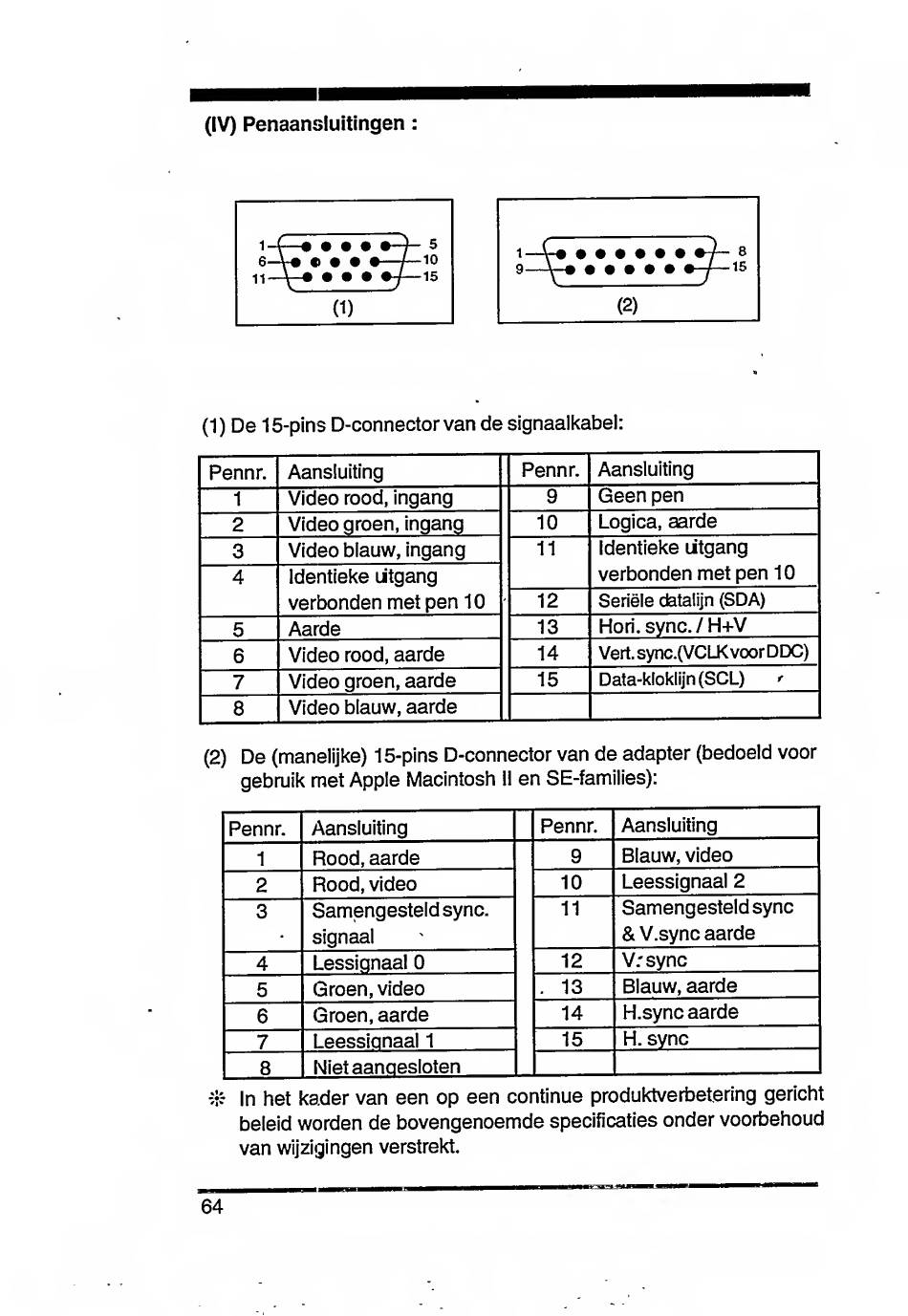

(IV) Penaansluitingen:
HEUUm ■
1
■
(1) De 15-pins D-connectorvan de signaalkabel:
Pennr.
Aansluiting
Pennr. Aansluiting
1
Video rood, ingang
9
Geen pen
2
Video groen, ingang
10
Logica, aarde
3
Video blauw, ingang
11
identieke litgang
verbonden met pen 10
■I
Identieke Jtgang
verbonden met pen 10
12
Seriele datalijn (SDA)
Aarde
13
Hori. sync. / H+V
6
Video rood, aarde
14
Vert. sync.(VCLK voor DDC)
7
Video groen, aarde
15
Data-klok!ijn(SCL)
^
8
Video blauw, aarde
(2) De (manelijke) 15-pins D-connector van de adapter (bedoeld voor
gebruik met Apple Macintosh II en SE-families):
Pennr.
Aansluiting
□
Pennr.
Aansluiting
1
Rood, aarde
9
Blauw, video
2
Rood, video
10
Leessignaal 2
3
Samengesteld sync.
11
Samengesteld sync
signaal
& V.sync aarde
4
Lessianaal 0
12
5
. 13
Blauw, aarde
6
Groen, aarde
14
H.sync aarde
7
15
H.svnc
8
-:i:- In het kader van een op een continue produktverbetering gericht
beleid worden de bovengenoemde specificaties onder voorbehoud
van wijzigingen verstrekt.
