Samenvatting van Inhoud voor Buderus Logano plus KB372-75 kw

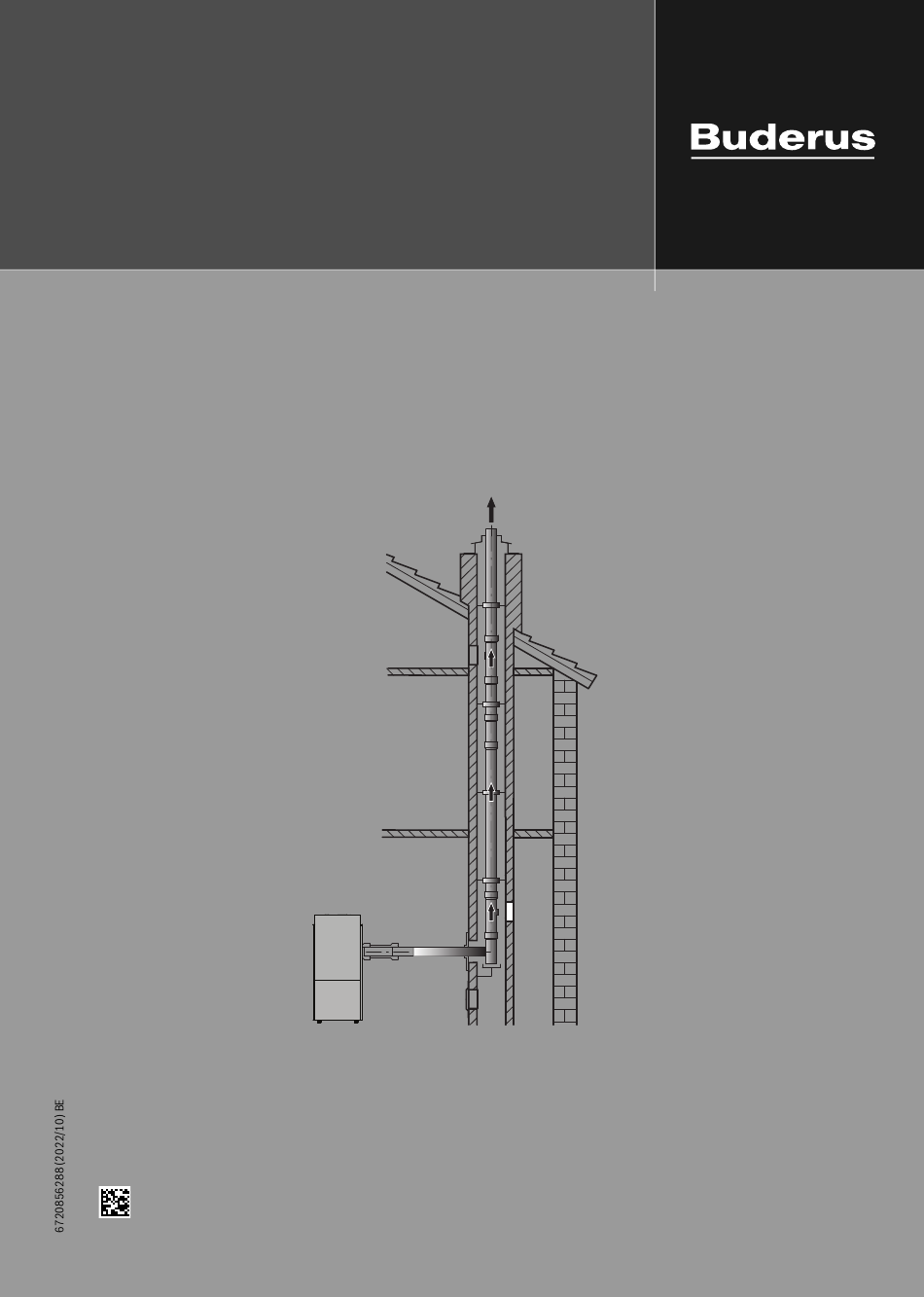

- Pagina 1 Aanwijzingen voor de rookgasafvoer Condensatieketel op gas Logano plus KB372-75...600 kW Voor installatie en onderhoud zorgvuldig lezen. 0010012501-001...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave 7.2.3 Open systeem rookgasafvoer met asafwijking Inhoudsopgave conform B23p ....... . 16 Rookgasafvoersystemen als gesloten systeem . -
Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies
Toelichting bij de symbolen en veiligheidsinstructies HOverdracht aan de gebruiker Toelichting bij de symbolen en veiligheidsin- Instrueer de gebruiker bij de overdracht in de bediening en bedrijfsom- structies standigheden van de cv-installatie. ▶ Leg de bediening uit – besteed daarbij vooral aandacht aan alle veilig- Symboolverklaringen heidsrelevante handelingen. -
Pagina 4: Combinatie Met Rookgastoebehoren
Montage-aanwijzingen Combinatie met rookgastoebehoren Montage-aanwijzingen Voor de in deze handleiding beschreven rookgasafvoersystemen advise- ren wij, de door Buderus aangeboden originele toebehoren te gebruiken. Algemeen De benamingen en artikelnummers zijn opgenomen in de algemene cata- logus. WAARSCHUWING Om dit te vergemakkelijken worden de volgende standaard rookgasaf-... -
Pagina 5: Brandbeveiligingseisen Aan De Opstellingsplaats En Luchttoevoer/Rookgasafvoersysteem
Montage-aanwijzingen Brandbeveiligingseisen aan de opstellingsplaats en • De opstellingsruimte moet geventileerd kunnen worden. Boven 100 kW moeten voor rookgasafvoersystemen in overdruk luchttoevoer/rookgasafvoersysteem (bijv.: B ) bovendien de ventilatievoorschriften (zie ook loka- Neem de nationale en regionale voorschriften, verordeningen en richtlij- le voorschriften voor Duitsland, TRGI 2018) worden aangehouden. -
Pagina 6: Test- En Inspectieopeningen
Montage-aanwijzingen Montage van de rookgastoebehoren Verbrandingsluchtopeningen Ketelgrootte [kW] Oppervlak per opening Aantal openingen [n] Buizen inkorten VOORZICHTIG 150 / 75 1 / 2 150 / 75 1 / 2 Gevaar voor lichamelijk letsel door scherpe randen en bramen! ▶ Draag veiligheidshandschoenen. ▶... -
Pagina 7: Afstandsmaten Op Het Dak
Montage-aanwijzingen ▶ In vochtige ruimten de verbrandingsluchtbuis isoleren. ▶ Bevestig het rookgasafvoersysteem bij horizontale/verticale installa- tie en in een schacht voldoende met passend materiaal. Volg de aan- wijzingen van de fabrikant. Buisverbinding losmaken ▶ Buizen door licht draaien uit elkaar trekken. Afstandsmaten op het dak 4.6.1 Rookgasafvoer op het dak... -
Pagina 8: Eisen Aan Het Rookgasafvoersysteem
Bedrijf met naverluchte schacht 4.8.4 Reinigen van bestaande schachten en schoorstenen Let bij bedrijf met naverluchte schacht en Buderus / Centrotherm Rookgasafvoer in verluchte schacht systeemrookgasinstallatie PP star voor de installatie op het volgende: Als het rookgasafvoertraject in een naverluchte schacht loopt ▶... -
Pagina 9: Algemene Aanwijzingen Cascade
Algemene aanwijzingen cascade Als het rookgasafvoersysteem door gebruikte ruimtes loopt, moet het Algemene aanwijzingen cascade over de volledige lengte als naverlucht systeem in een schacht gelegd worden. De schacht moet voldoen aan de desbetreffende nationale en Opmerkingen cascadebedrijf regionale voorwaarden van de brandweerverordening of de landspeci- CO-melder fieke technische regeling. -
Pagina 10: Cascade Met 2 Cv-Ketels Af Fabriek (Kb372-150
Inbouwmaten (in mm) Cascade met 2 cv-ketels af fabriek (KB372-150...600) 6.2.1 Wandafstanden voor cascade met onderhoudsruimte Maat Minimaal [mm] Aanbevolen [mm] 1000 1000 Tabel 13 Wandafstanden KB372-150...600 – cascade met 2 cv-ketels af fabriek (zonder onderhoudsruimte) 6.2.3 Opstellingsmaten van de verschillende cascadevarianten (voorbeeld getoond voor de grootte 300-600 kW) 0010015207-001 Afb. - Pagina 11 Inbouwmaten (in mm) 0010015214-001 Afb. 15 CV-ketelcascade met pomp en warmtewisselaar, zonder onder- houdsruimte 0010015211-001 Afb. 12 CV-ketelcascade met pomp, met onderhoudsruimte 0010015215-001 Afb. 16 CV-ketelcascade met pomp en evenwichtsfles, met onder- 0010015212-001 houdsruimte Afb. 13 CV-ketelcascade met pomp, zonder onderhoudsruimte 0010015213-001 Afb.
-
Pagina 12: Lengten Rookgasafvoerbuis
Bovendien moeten de nationale en regionale voorschriften en richtlijnen worden aangehouden. Om dit te vergemakkelijken worden de volgende standaard uitlaatpijpsy- stemen met Buderus / Centrotherm systeemuitlaatsysteem PP vast Ø berekend voor bedrijfstemperaturen 80/60 °C. Als het gebruikte systeem en het uitlaatpijpsysteem voldoen aan het be- schreven ontwerp en de specificaties, kan de berekening achterwege blijven. - Pagina 13 Lengten rookgasafvoerbuis Open systeem rookgasafvoer in schacht conform B (systeemtemperatuur 80/60 °C) , variant 1 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluit Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 DN315 ing cv-ketel ing opvangstuk Afzonderlijke ketel DN110 – – – – – –...
-
Pagina 14: Open Systeem Rookgasafvoer In Schacht Conform
Lengten rookgasafvoerbuis Open systeem rookgasafvoer in schacht conform B (systeemtemperatuur 80/60 °C) – variant 2 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluit Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 DN315 ing cv-ketel ing opvangstuk Afzonderlijke ketel DN110 – – – – – –... - Pagina 15 Lengten rookgasafvoerbuis Open systeem rookgasafvoer in schacht conform B (systeemtemperatuur 80/60 °C) – variant 3 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluit Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 DN315 ing cv-ketel ing opvangstuk Afzonderlijke ketel DN110 – – – – – –...
-
Pagina 16: Open Systeem Rookgasafvoer Met Asafwijking Conform B23P
Lengten rookgasafvoerbuis Open systeem rookgasafvoer in schacht conform B (systeemtemperatuur 80/60 °C) – variant 4 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluit Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 DN315 ing cv-ketel ing opvangstuk Afzonderlijke ketel DN110 – – – – – –... - Pagina 17 Lengten rookgasafvoerbuis Variant 6 (zoals variant 2, met offset afb. 22) Open systeem rookgasafvoer conform B (systeemtemperatuur 80/60 °C) – variant 6 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluit Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 ing cv-ketel ing opvangstuk Afzonderlijke ketel DN110 –...
-
Pagina 18: Rookgasafvoersystemen Als Gesloten Systeem
Lengten rookgasafvoerbuis Variant 8 (zoals variant 4, gevelsysteem, met offset afb. 22) Open systeem rookgasafvoer conform B (systeemtemperatuur 80/60 °C) – variant 8 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluiti Ø Rookgasaansluit DN110 DN125 DN160 DN200 DN250 ng cv-ketel ing opvangstuk Afzonderlijke ketel DN110 –... -
Pagina 19: Rookgasafvoertraject Met Gesloten Systeem Conform C33
Lengten rookgasafvoerbuis 7.3.2 Rookgasafvoertraject met gesloten systeem conform C33 Lengte rookgasafvoer C (concentrisch rookgasafvoersysteem) Variant 3 Ø Ø 0010012532-002 0010028912-002 Afb. 25 Rookgasafvoerbuis, dakcentrale, variant 3 Afb. 24 Gescheiden rookgasafvoer [1)] hoofdstuk 4 [1)] hoofdstuk 4 [2)] A ≥... -
Pagina 20: Rookgasafvoertraject Met Gesloten Systeem Conform C53
Lengten rookgasafvoerbuis 7.3.3 Rookgasafvoertraject met gesloten systeem conform C53 Variant 1 Ø 0010028913-001 Afb. 26 Effectieve hoogte van de rookgasafvoerbuis, in de schacht, vari- ant 1 [1)] hoofdstuk 4 [2)] A ≥ 150 cm (of 2 × 75 cm [3)] Stut/bevestiging Rookgasafvoer door de schacht met gesloten systeem conform C (bedrijfstemperatuur 80/60 °C) –... - Pagina 21 Lengten rookgasafvoerbuis Variant 2 Ø 0010028914-002 Afb. 27 Effectieve hoogte van de rookgasafvoerbuis, in de schacht, vari- ant 2 [1)] hoofdstuk 4 [2)] A ≥ 150 cm (of 2 × 75 cm [3)] Stut/bevestiging Rookgasafvoer door de schacht met gesloten systeem conform C (bedrijfstemperatuur 80/60 °C) –...
- Pagina 22 Lengten rookgasafvoerbuis Variant 3 Ø 0010028915-001 Afb. 28 Effectieve hoogte van de rookgasafvoerbuis, zonder schacht, dakcentrale, variant 3 [1)] hoofdstuk 4 [2)] A ≥ 150 cm (of 2 × 75 cm [3)] Stut/bevestiging Rookgasafvoertraject met gesloten systeem conform C , dakcentrale (bedrijfstemperatuur 80/60 °C) –...
- Pagina 23 Lengten rookgasafvoerbuis Variant 4 Ø 0010028916-002 Afb. 29 Effectieve hoogte van de rookgasafvoerbuis, zonder schacht, gevelsysteem, variant 4 [1)] hoofdstuk 4 [2)] A ≥ 150 cm (of 2 × 75 cm [3)] Stut/bevestiging Rookgasafvoertraject met gesloten systeem conform C , gevelsysteem (bedrijfstemperatuur 80/60 °C) –...
- Pagina 24 Lengten rookgasafvoerbuis Variant 5 (zoals variant 1, echter met offset) (zoals variant 1, met offset afb. 22) Rookgasafvoer door de schacht met gesloten systeem conform C (bedrijfstemperatuur 80/60 °C) – variant 5 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluiting Ø Luchttoevoeraanslui DN110 DN125 DN160 DN200...
- Pagina 25 Lengten rookgasafvoerbuis Variant 7 (zoals variant 3, echter met offset) (zoals variant 3, met offset afb. 22) Rookgasafvoertraject met open systeem conform C , dakcentrale (bedrijfstemperatuur 80/60 °C) – variant 7 Ketelvarianten Ketelgrootte [kW] Ø Rookgasaansluiting Ø Luchttoevoeraansluitin DN110 DN125 DN160 DN200 cv-ketel...
-
Pagina 26: Rookgasafvoertraject Met Gesloten Systeem Conform C93
Lengten rookgasafvoerbuis 7.3.4 Rookgasafvoertraject met gesloten systeem conform C93 Variant 1 Ø 0010028937-001 Afb. 30 Effectieve hoogte van de rookgasafvoerbuis, in de schacht, vari- ant 1 [1)] hoofdstuk 4 [2)] A ≥ 150 cm (of 2 × 75 cm [3)] Stut/bevestiging Rookgasafvoer door de schacht met gesloten systeem conform C (bedrijfstemperatuur 80/60 °C) –... -
Pagina 27: Cascades (Met Motorbediende Rookgasklep)
Lengten rookgasafvoerbuis 1) Berekeningsbasis: totale lengte van het verbindingsstuk ≤ 1,5 m. De vermelding van de lengte houdt rekening met de steunbochten; bij langere verbindingsstukken tot 5 m vermindert per 1 m verbindingsstuk die erbij komt de lengte van de toegestane rookgasafvoerbuis met 2 m. 2) Berekeningsbasis van de luchttoevoeraansluiting: lengte komt overeen met de verbindingsleiding van gladde PP-buizen met de diameter van de luchttoevoeraansluiting. -
Pagina 28: Opbouw Toebehorenset "Cascades
Lengten rookgasafvoerbuis 7.4.1 Opbouw toebehorenset "Cascades" Cascade voor afzonderlijke ketelgroottes 150 – 300 kW (rookgascollector boven de ketel; DN 160/ 160; DN 200/200) L HV DN V DN V 0010028951-001 Afb. 31 Opbouw van de cascade boven de cv-ketel (voorbeeld; afzonderlijke ketelgrootte 150 – 300 kW) Nominale diameter ketelverbindingsleiding Nominale diameter gemeenschappelijke ketelverbindingsleiding Lengte gemeenschappelijke horizontale ketelverbindingsleiding... - Pagina 29 Lengten rookgasafvoerbuis Cascade voor afzonderlijke ketelgroottes 75 – 100 kW (rookgascollector achter de cv-ketel; DN 110/125) Afb. 32 Opbouw van de cascade achter de cv-ketel (voorbeeld; afzonderlijke ketelgrootte 75 – 100 kW) Nominale diameter ketelverbindingsleiding Nominale diameter gemeenschappelijke ketelverbindingsleiding Lengte gemeenschappelijke horizontale ketelverbindingsleiding Effectieve hoogte ketelverbindingsleiding Gestrekte lengte ketelverbindingsleiding Logano plus –...
- Pagina 30 Lengten rookgasafvoerbuis Cascade voor afzonderlijke ketelgroottes 150 – 300 kW (rookgascollector achter de cv-ketel; DN 160/160; DN 200/200) L HV DN V DN V 0010028950-001 Afb. 33 Opbouw van de cascade achter de cv-ketel (voorbeeld; afzonderlijke ketelgrootte 150 – 300 kW) Nominale diameter ketelverbindingsleiding Nominale diameter gemeenschappelijke ketelverbindingsleiding Lengte gemeenschappelijke horizontale ketelverbindingsleiding...
-
Pagina 31: Elektrische Aansluiting
Elektrische aansluiting Rookgasklep Elektrische aansluiting De aansluiting van een motorisch gestuurde rookgasklep is aan de rege- laar (regelsysteem Logamatic 5000) of functiemodule (regelsysteem Lo- WAARSCHUWING gamatic EMS plus) aan de overeenkomstige aansluitklem mogelijk. Levensgevaar door elektrische stroom! Aanraken van elektrische onderdelen die onder spanning staan kan een elektrische schok veroorzaken. - Pagina 32 Bosch Thermotechnology n.v./s.a. Buderus Zandvoortstraat 47 2800 Mechelen www.buderus.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 55 00 www.service.buderus.be service.planning@buderus.be Deutsche Fassung auf Anfrage erhältlich.
