Set met dakconsole
Workman
Modelnr.: 08130
Belangrijk:
Als u deze set tegelijkertijd monteert met de werkverlichtingsset (model 08131), moet u
eerst de werkverlichtingsset monteren en vervolgens de set met dakconsole.

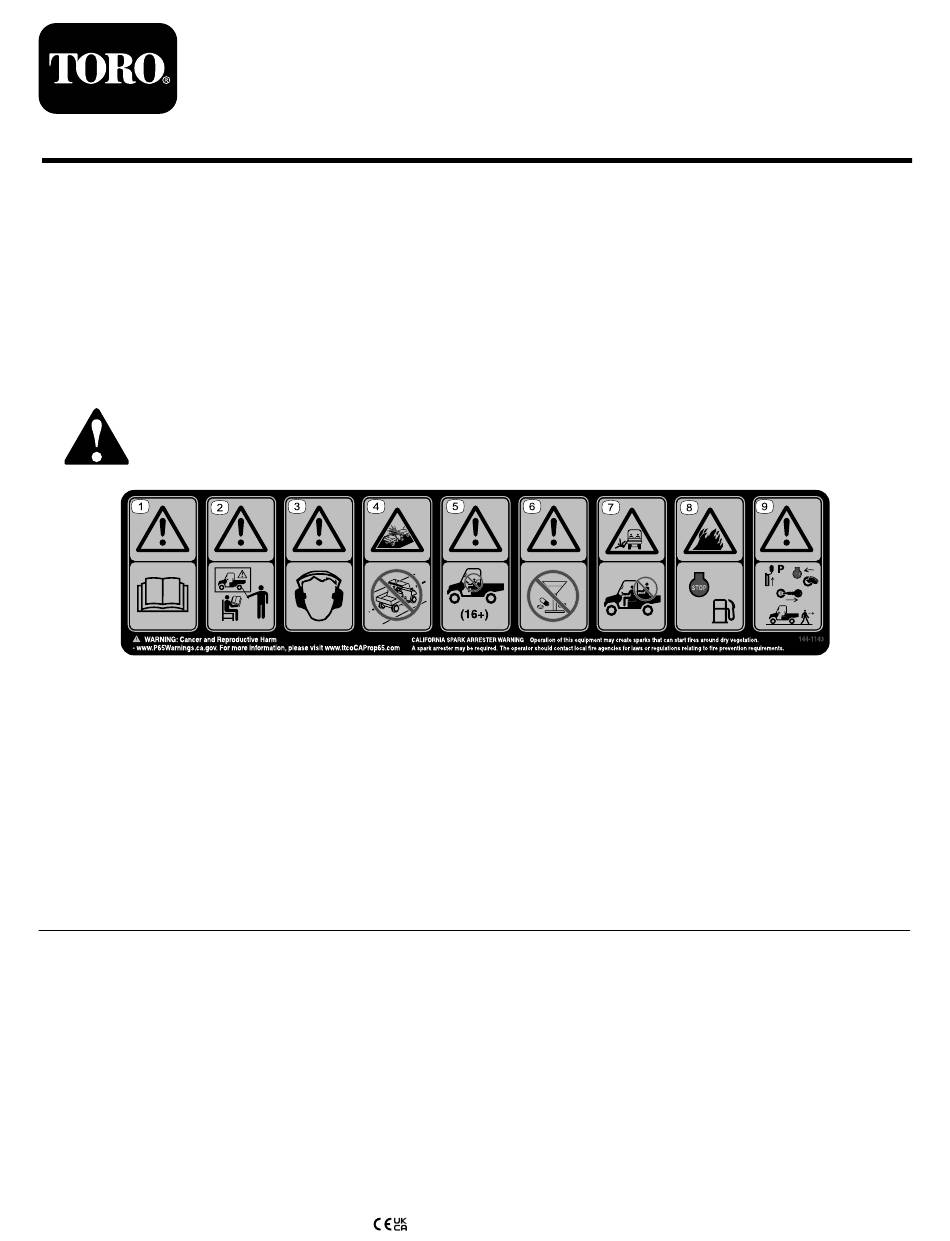

Veiligheid
Veiligheids- en
instructiestickers
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder
en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of
ontbrekende stickers.
1. Waarschuwing – Lees de Gebruikershandleiding.
2. Waarschuwing – Gebruikers dienen een opleiding te krijgen
voordat ze de machine gaan bedienen.
3. Waarschuwing – Draag gehoorbescherming.
4. Kans op botsing – Deze machine is niet bestemd voor gebruik
op de openbare weg.
5. Waarschuwing – Laat mensen die jonger zijn dan 16 de
machine niet bedienen.
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
UTX multifunctioneel werkvoertuig met passagiers
144-1143
Registreer uw product op www.Toro.com.
6. Waarschuwing – Gebruik de machine niet als u onder de
invloed van alcohol of drugs bent.
7. Kans op vallen – Het is niet toegestaan passagiers te
vervoeren in de laadbak; vervoer geen extra passagiers
tussen de stoelen.
8. Brandgevaar – Schakel de motor uit wanneer u de machine
bijvult met brandstof.
9. Waarschuwing – Zet de transmissiehendel in de stand P
(P
), draai het sleuteltje op uit en verwijder het
ARKEREN
sleuteltje voordat u de machine verlaat.
Vertaling van de oorspronkelijke
Gedrukt in de VS
Alle rechten voorbehouden
Form No. 3448-168 Rev B
Installatie-instructies
decal144-1143
*3448-168*
tekst (NL)
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Toro Workman UTX
Samenvatting van Inhoud voor Toro Workman UTX
- Pagina 1 5. Waarschuwing – Laat mensen die jonger zijn dan 16 de machine niet bedienen. *3448-168* Vertaling van de oorspronkelijke © 2022—The Toro® Company tekst (NL) Registreer uw product op www.Toro.com. 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420 Alle rechten voorbehouden...
-
Pagina 2: Installatie
Installatie Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid De machine klaarmaken voor de – Geen onderdelen vereist montage. Kabelboom De kabelboom leiden en het cabinelampje monteren. Cabinelampje Dakconsole Bevestigingsbeugel Zelftappende schroef (¼"... -
Pagina 3: De Machine Klaarmaken Voor De Montage
Koppel de minkabel (-) los van de accupool. De machine klaarmaken voor de montage Geen onderdelen vereist Procedure Parkeer de machine op een horizontaal oppervlak. Zet de transmissiehendel in de stand P ARKEREN Zet de motor af en haal het sleuteltje uit het contact. -
Pagina 4: De Kabelboom Leiden En Het Cabinelampje Monteren
De kabelboom leiden en het cabinelampje monteren Benodigde onderdelen voor deze stap: Kabelboom Cabinelampje Procedure Monteer het cabinelampje aan de dakconsole (Figuur g384279 Figuur 3... - Pagina 5 Leid de kabelboom door de bovenste, linkeropening in de dakconsole zoals getoond in Figuur Opmerking: Als u de werkverlichtingsset, de set met ruit en ruitenwisser en/of de zwaailichtset niet monteert, bewaar de connectoren dan binnenin de bovenkant van de dakconsole. Opmerking: Bewaar het ongebruikte gedeelte van de kabelboom dicht bij de zekeringhouder.
-
Pagina 6: De Dakconsole Monteren
De dakconsole monteren Benodigde onderdelen voor deze stap: Dakconsole Bevestigingsbeugel Zelftappende schroef (¼" x ⅝") Beugel van de consoleschakelaar Plaatmoer Zelftappende schroef (¼" x ⅝") Plug Procedure Leid de connector met 3 pinnen en de kabelboom door de opening van de dakconsole voordat u de dakconsole monteert (Figuur g364605... - Pagina 7 Bevestig de bovenkant van de dakconsole aan de voorste kruisverbinding; gebruik hiervoor 4 zelftappende schroeven (¼" x ⅝") zoals wordt getoond in Figuur g384223 Figuur 6 Bevestig de onderkant van de dakconsole en de steunbeugel; gebruik hiervoor 4 zelftappende schroeven (¼"...
- Pagina 8 Monteer de 4 plaatmoeren aan de dakconsole (Figuur g384225 Figuur 8 Monteer de beugel van de consoleschakelaar aan de 4 plaatmoeren; gebruik hiervoor 4 zelftappende schroeven (¼" x ⅝") zoals wordt getoond in Figuur Draai de 4 zelftappende schroeven (¼" x ⅝") vast met een torsie van 6 N·m. g384226 Figuur 9...
- Pagina 9 Monteer de 4 pluggen in de beugel voor de consoleschakelaar (Figuur 10). g384224 Figuur 10...
-
Pagina 10: Het Draadtoevoerkanaal Monteren
Het draadtoevoerkanaal monteren Benodigde onderdelen voor deze stap: Draadtoevoerkanaal Doorvoer Procedure Gebruik de afmetingen getoond in Figuur 11 en boor een opening met een diameter van 38 mm in het dashboard. g384221 Figuur 11 1. Boor hier een gat met een diameter van 38 mm. 3. - Pagina 11 Monteer de kabelboom met de connector met 3 pinnen in het draadtoevoerkanaal (Figuur 12). Steek de kabelboom door de inkeping in de doorvoer (Figuur 12). g364606 Figuur 12 1. Inkeping in de doorvoer...
- Pagina 12 Leid de connector met 3 pinnen door de opening die u hebt geboord in stap 1. Monteer de doorvoer in de opening van het dashboard (Figuur 13). Kleef het draadtoevoerkanaal aan het vlakke oppervlak aan de voorste linker rolbeugel (Figuur 13).
- Pagina 13 Til de motorkap op. Sluit de connector van de kabelboom van de set aan op de connector van de machinekabelboom met de aanduiding CAB INTERFACE (Figuur 14). g365922 Figuur 14 1. Connector van kabelboom van set 2. Connector van de kabelboom van de machine met de aanduiding CAB INTERFACE Sluit de motorkap.
-
Pagina 14: De Accu Aansluiten
De accu aansluiten Geen onderdelen vereist Procedure Sluit de minkabel (-) aan op de accu. g365493 Figuur 15 1. Minkabel (-) van de accu 2. Accupool... -
Pagina 15: Opmerkingen
Opmerkingen:...
