1 Botón de bloqueo del husillo
2 Relé neumático para interruptor de conexión y
desconexión
3 Rueda de ajuste para el número de revoluciones
4 Indicación de la señal electrónica
5 Protección para las manos
6 Empuñadura complementaria
6. Puesta en marcha
Antes de enchufar la herramienta, compruebe
que la tensión y la frecuencia de red que se
indican en la placa de identificación se
corresponden con las características de la red
eléctrica.
Preconecte siempre un dispositivo de
corriente residual FI (RCD) con una corriente
de desconexión máxima de 30 mA.
7. Disposición de las
herramientas
Pulse el botón de bloqueo del husillo (1) sólo
con el husillo parado
Bloquear husillo
pulse el botón de bloqueo del husillo (1) y gire el
husillo con la mano hasta que el botón encaje de
forma apreciable

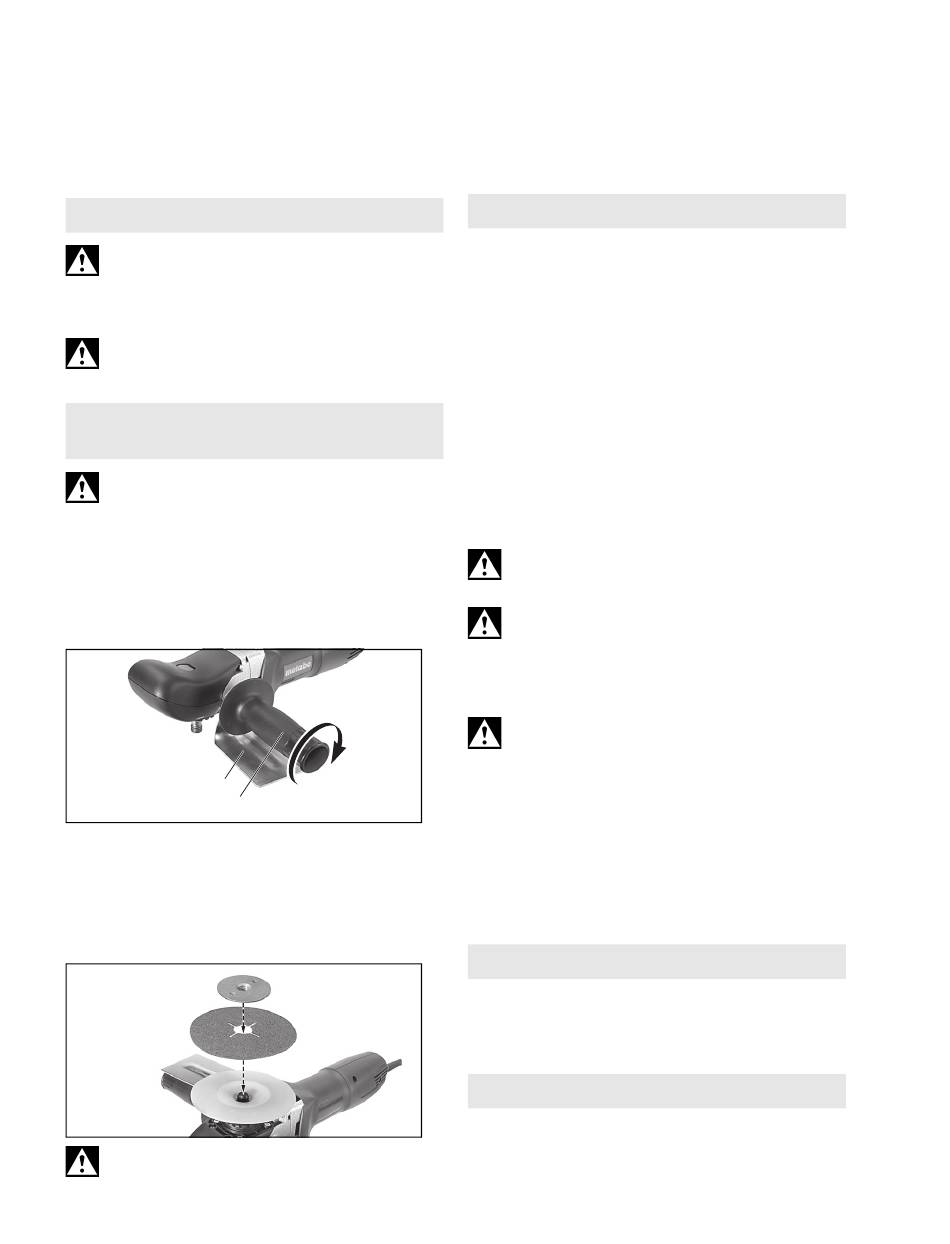

colocar la protección de mano (para trabajos con
placa de apoyo y hoja lijadora con disco de pulir de piel
de cordero con cordón)
5
6
Colocar protección de mano (5) sobre la pieza
roscada en el manubrio adicional (6). Enderece la
protección para las manos y colóquela en la
empuñadura complementaria.
7.1
Disposición de la placa de apoyo y de la
hoja abrasiva
Utilice sólo la tuerca tensora suministrada con
la placa de apoyo.
Coloque la placa de apoyo sobre el husillo según la
imagen. Atornille la hoja lijadora con la tuerca
All manuals and user guides at all-guides.com
tensora incluida de la placa de apoyo. Bloquee el
husillo. Fije manualmente la hoja lijadora con la
placa de apoyo, apretando en el sentido de las
agujas del reloj.
Para aflojarla, realice de igual forma la operación
contraria manualmente o, en caso necesario,
mediante una llave de dos agujeros.
8. Manejo
8.1
(3)Mediante la rueda corredera puede
preseleccionarse y modificarse el número de
revoluciones progresivamente.
Las posiciones 1-6 corresponden
aproximadamente con las siguientes revoluciones
en marcha en vacío:
1 ........ 700 / min
2 ........ 1100 / min
3 ........ 1500 / min
El sistema electrónico VTC permite trabajar de
acuerdo con el material y mantener un número de
revoluciones prácticamente constante incluso en
situaciones de carga de trabajo.
8.2
de trabajo.
la herramienta, retire el polvo que se ha depositado
en ella. Una vez se ha desconectado la
herramienta, espere a depositarla hasta que el
motor esté parado.
pérdida del control de la herramienta debido a un
tirón. Por este motivo se deben sujetar las
empuñaduras siempre con ambas manos, adoptar
una buena postura y trabajar sin distraerse.
Conexión: desplace el relé neumático (2) hacia
Desconexión: presione sobre el extremo posterior
9. Limpieza
Limpieza del motor: limpiar con frecuencia a
fondo la herramienta a través de la rejilla de
ventilación inferior utilizando aire a presión. Para
ello, fije bien la herramienta.
10. Localización de averías
El indicador de señal del sistema electrónico
(4) se ilumina y se reduce el número de
revoluciones bajo carga. La temperatura de la
bobina es demasiado alta. deje funcionar la
máquina en marcha en vacío hasta que se apague
el indicador de señal del sistema electrónico.
Ajustar el número de revoluciones
4 ....... 1800 / min
5 ....... 2000 / min
6 ....... 2200 / min
Conexión y desconexión
Conecte en primer lugar la herramienta de
inserción y, a continuación acérquela a la pieza
Evite que la herramienta aspire polvo y virutas
en exceso. Antes de conectar y desconectar
En la posición de funcionamiento continuado,
la máquina seguirá funcionando en caso de
delante. Para un funcionamiento
continuado, moverlo hacia abajo, hasta que
encaje.
del relé neumático (2) y vuelva a soltarlo.
ESPAÑOL es
33
