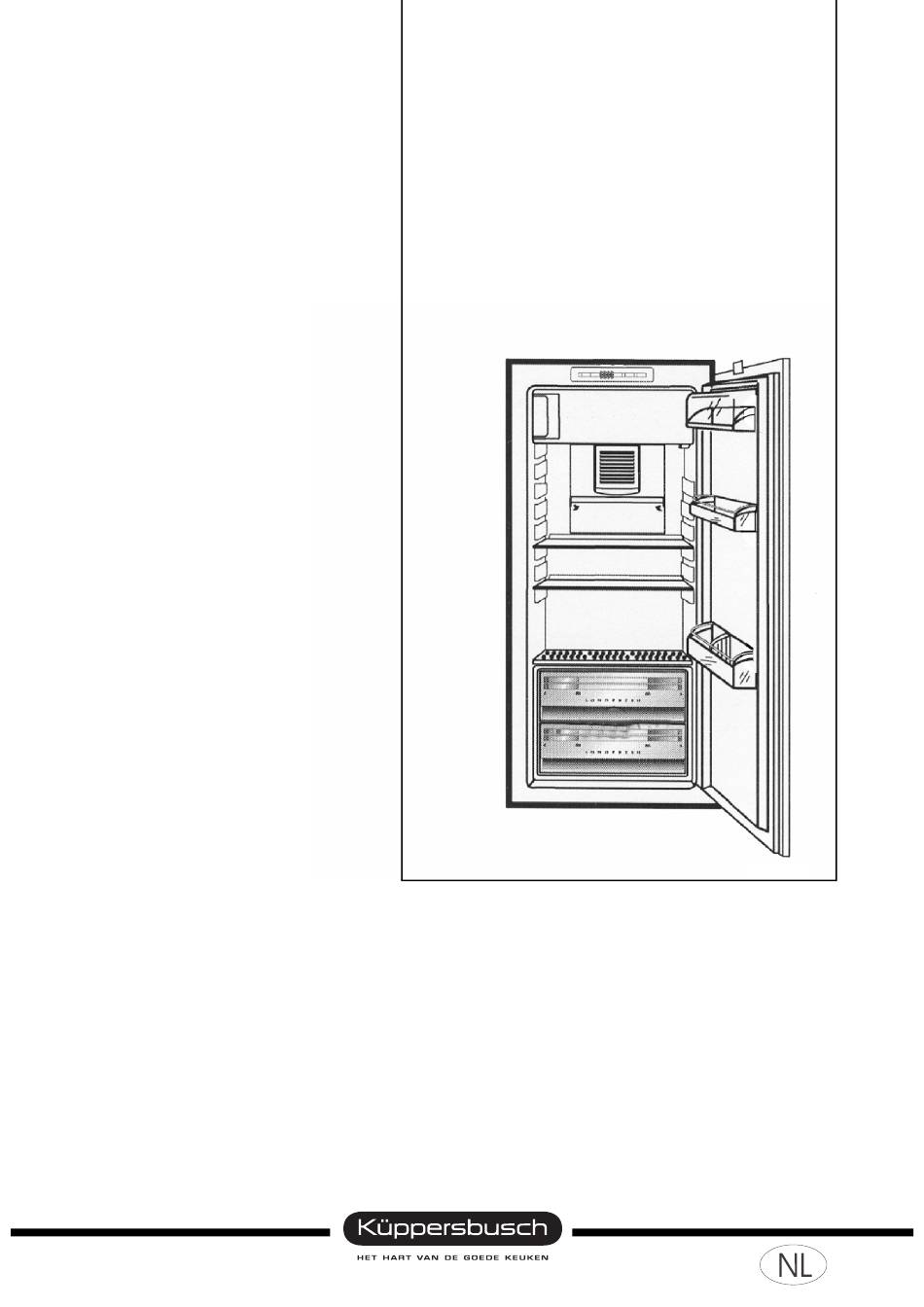

- Pagina 1 Koelkast IKEF 308-5 Z 3...
- Pagina 2 Servicehandboek: H8-74-01 Bewerkt door: Uwe Laarmann KÜPPERSBUSCH HAUSGERÄTE AG E-mail: uwe.laarmann@kueppersbusch.de Telefoon: (0209) 401-732 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Datum: 08.03.06 45801 Gelsenkirchen...
-
Pagina 3: Inhoudsopgave
Servicehandboek Inhoud Veiligheidsinstructies ....................4 Inleiding ........................... 5 Algemeen ......................5 Temperatuurmeting ....................6 Luchtstroom......................7 Opmerking......................8 Koelkringloop ......................... 9 Elektrische installatie ....................10 Werking ......................... 11 Koudebehoefte alleen van de 0°-zone ..............11 Koudebehoefte van de koelruimte en de 0°-zone ..........11 Koudebehoefte alleen van de koelruimte ............ -
Pagina 4: Veiligheidsinstructies
Servicehandboek Veiligheidsinstructies Gevaar! Reparaties mogen uitsluitend door een elektrotechnicus worden uitgevoerd! Door ondeskundige reparaties kunnen gevaren en schade voor de gebruiker ont- staan! Om elektrische stroomstoten te vermijden, moet u absoluut de volgende aanwijzingen volgen: • Behuizing en frame kunnen in geval van een fout onder spanning staan! Neem het apparaat altijd van het elektriciteitsnet voor u met de reparatie begint! •... -
Pagina 5: Inleiding
Servicehandboek Inleiding Algemeen In dit handboek wordt het model IKEF 308-5 Z 3 beschreven. Het betreft een combinatiemodel met twee compressoren met PNC’s van het type 925703xxx (KBI0280 DOD) De gedeelten koelruimte/0°-zone en diepvriesruimte zijn onafhankelijk van elkaar en kunnen daarom naar wens worden in- en uitgeschakeld. -
Pagina 6: Temperatuurmeting
Servicehandboek Temperatuurmeting Het meten van de temperaturen gebeurt door 5 voelers: • koelkastvoeler (in de nabijheid van de ventilator) • 0°-voeler (op de cel van de 0°-zone, aan de rechterkant van het bovenste vak) • voeler van de batterijgevoede verdamper (op de batterij zelf) •... -
Pagina 7: Luchtstroom
Servicehandboek Luchtstroom De door de batterijgevoede verdamper (in de 0°-zone achter de verdamperafdekking) opgewekte koude wordt door de ventilator achter de ventilatorbehuizing eerst in de 0°-zone en dan in de koelruimte ver- deeld. De lucht wordt door de ventilator die zich in het bovenste gedeelte van de koelruimte bevindt, aangezo- gen. -
Pagina 8: Opmerking
Servicehandboek Opmerking a) Naargelang van het model bevindt er zich in de plaats van de luchtfilter een kanaal waarin een iso- latiepaneel van polystyreen is geplaatst. b) De vakken van de 0°-zone hebben regelkleppen voor de functie „vochtigheidscontrole”. • Regelklep gesloten om de vochtigheid te bewaren. •... -
Pagina 9: Koelkringloop
Servicehandboek Koelkringloop De batterijgevoede verdamper bevindt zich in de 0°-zone en is als reservedeel verkrijgbaar. De batterijgevoede verdamper heeft geen ontdooiweerstanden en evenmin een zelfuitschakelaar (thermoveiligheidsschakelaar). De torenverdamper van de diepvriesruimte is als reservedeel verkrijgbaar. Langs de randen van het behuizingsframe bevindt zich de anticondensslang (frameverwarming). Uitsluitend voor intern gebruik... -
Pagina 10: Elektrische Installatie
Servicehandboek Elektrische installatie Let erop dat u het passende schakelschema voor het gegeven model gebruikt. Compressor geel-groen Motorveiligheidsschakelaar bruin 13 Lamp blauw 24 Ventilator 28 Bedrijfscondensator zwart (alleen bij modellen waar die is voorzien) grijs 41 Elektronica ERF2050 rood Meer informatie vindt u onder „Vermogenselektronica” op pagina 23. Uitsluitend voor intern gebruik... -
Pagina 11: Werking
Servicehandboek Werking Omdat hij met twee compressoren is uitgerust, werkt de koelkast IKEF 308-53Z verschillend naargelang de koudebehoefte van de 0°-zone, de koelruimte en de diepvriesruimte. Koelruimte en 0°-zone hebben slechts een compressor. Bij normale werking zijn er dus drie combinatie- mogelijkheden: koudebehoefte alleen van de 0°-zone;... -
Pagina 12: Activering Van Het Ontdooien Van De Batterijgevoede Verdamper
Servicehandboek Activering van het ontdooien van de batterijgevoede verdamper Het ijs dat op de batterijgevoede verdamper wordt gevormd, moet regelmatig worden ontdooid. Het ont- dooien van de batterijgevoede verdamper gebeurt om de 4 bedrijfsuren van de compressor. De ontdooi- fase begint na het uitschakelen van de compressor. Tijdens de ontdooifase: •... -
Pagina 13: Functionele Storing Van De Temperatuurvoelers Van Koelruimte En 0°-Zone
Servicehandboek Functionele storing van de temperatuurvoelers van koelruimte en 0°-zone Indien er tijdens de normale werking een storing van de NTC-temperatuurvoeler zou optreden (het signaal dat van de voeler komt, ligt buiten de grenswaarden), dan: • volgt het apparaat een vooraf bepaald programma waarbij de compressor van de koelkast alterne- rend 30 minuten lang gevoed en 40 minuten lang uitgeschakeld wordt;... -
Pagina 14: Kenmerken Van De Ntc-Voeler
Servicehandboek Kenmerken van de NTC-voeler Omrekeningstabel 5.10 Akoestisch alarm Het alarmsignaal wordt geactiveerd als de deur van de koelruimte langer dan 3 minuten geopend blijft. Als de deur wordt gesloten, wordt het alarmsignaal gestopt. Als na nog eens 3 minuten de deur nog altijd open staat, wordt het alarmsignaal opnieuw geactiveerd. Uitsluitend voor intern gebruik... -
Pagina 15: Toegang Tot De Componenten
Servicehandboek Toegang tot de componenten 0°-zone Batterijgevoede verdamper en verdampervoeler Om toegang tot de batterijgevoede verdamper en de temperatuurvoeler te krijgen, gaat u als volgt te werk: 1. De bovenste afdekking van het 0°-vak verwijderen. 2. Het 0°-vak verwijderen. 3. De tussenbodem verwijderen. 4. -
Pagina 16: Koelruimte
Servicehandboek Koelruimte Om toegang tot de ventilator en de koelruimtevoeler te krijgen, gaat u als volgt te werk: Verdamperafdekking Kanaal Kanaal of filterkanaal (indien aanwezig) Ventilatorbehuizing Ventilator en koelruimtevoeler 6.2.1 Verdamperafdekking 1. De bovenste afdekking van het 0°-vak verwijderen. 2. Het 0°-vak verwijderen. 3. - Pagina 17 Servicehandboek 6.2.2 Kanaal 1. De beide bevestigingsschroeven van het 2. Onder het kanaal bevindt zich een arretering kanaal losmaken. voor de leidingen van het drainagefilter. 6.2.3 Kanaal of filterkaneel (indien aanwezig) 1. De beide bevestigingsschroeven van het 2. Het isolatiepaneel van polystyreen C verwijde- kaneel (of filterkanaal B indien aanwezig) los- ren (bij modellen met luchtfilter niet voorhan- maken;...
-
Pagina 18: Ventilator En Koelruimtevoeler
Servicehandboek 6.2.4 Ventilatorbehuizing 1. De beide bevestigingsschroeven van de venti- 2. E – Ventilatorverbinder; latorbehuizing losmaken en die naar beneden F – Koelruimtevoeler eruit trekken. 6.2.5 Ventilator en koelruimtevoeler 1. De koelruimtevoeler van de houder nemen en 2. De kabels van de ventilator moeten door de de 3 bevestigingsschroeven van de ventilator spleet (A) in de ventilatorhouder worden uitdraaien. -
Pagina 19: Diepvriezer
Servicehandboek Diepvriezer 1. De beide diepvriesbakken eruit nemen. 2. De omlijstingen van de verdampertoren verwij- deren. 3. Positie van de diepvriesvoeler A. Uitsluitend voor intern gebruik... -
Pagina 20: Bedieningspaneel
Servicehandboek Bedieningspaneel Noot! De elektronica wordt met een spanning van 220-240V 50Hz gevoed, ook als het ap- paraat uitgeschakeld is (OFF). Voor de elektronica wordt gehanteerd, moet daar- om eerst de stekker van het apparaat uitgetrokken worden. Om toegang tot het bedieningspaneel en de componenten ervan te verkrijgen (vermogenselektronica, displayelektronica en elektrische verbindingen), als volgt te werk gaan: 1. - Pagina 21 Servicehandboek A Zoemer B Displayelektronica C Voeleraansluitklem Koelruimtevoeler = witte kabel Voeler van de batterijgevoede verdamper = zwarte kabel Diepvriesvoeler = bruine kabel D Aansluitklem 0°-voeler E Ventilatorvoeding F Vermogenselektronica G Aansluitklem elektrische installatie Voeding elektronica Compressor koelen Lamp Compressor diepvriezer Uitsluitend voor intern gebruik...
-
Pagina 22: Bedieningspaneel
Servicehandboek Bedieningspaneel BEDIENINGSELEMENTEN KOELKAST BEDIENINGSELEMENTEN DIEPVRIEZER Legende koelruimte. A. Controlelampje ON/OFF (aan/uit) B. Toets ON/OFF (aan/uit) van de koelkast C. Toets om de temperatuur te verhogen (+) D. Weergave van de temperatuur in de koelruimte E. Toets om de temperatuur te verlagen (-) F. -
Pagina 23: Vermogenselektronica
Servicehandboek Vermogenselektronica Aanzicht van de elektronica (kant onderdelen) 1. Aardingscontact 2. Vrij 3. Leiding 4. Compressor diepvriezer 5. Nulleider 6. Nulleider 7. Lamp 8. Nulleider 9. Compressor koelkast 1. Vrij 2. Vrij 1. Luchttemperatuurvoeler koelruimte 2. Luchttemperatuurvoeler koelruimte 3. Voeler van de batterijgevoede verdamper 4. - Pagina 24 Servicehandboek 1. Vrij 2. Vrij 3. Vrij 4. Vrij 1. 0°-voeler 2. 0°-voeler 1. Vrij 2. Vrij 3. Ventilator (+) 4. Ventilator (-) 5. Vrij 6. Vrij 7. Vrij 8. Vrij Uitsluitend voor intern gebruik...
-
Pagina 25: Displayelektronica
Servicehandboek Displayelektronica Legende: = Reed-element = Toets ON/OFF (aan/uit) van de diepvriezer = Toets van de functie SUPERFROST (snelvriezen) = Toets om de temperatuur in de diepvriezer te verhogen = Toets om de temperatuur in de diepvriezer te verlagen = Toets ON/OFF (aan/uit) van de koelkast = Toets van de functie SUPERCOOL (snelkoelen) = Toets om de temperatuur in de koelruimte te verhogen = Toets om de temperatuur in de koelruimte te verlagen... -
Pagina 26: Variant Voor Modellen Met Luchtfilter
Servicehandboek Variant voor modellen met luchtfilter Bij sommige merken is het middenkanaal door een filterkanaal vervangen. 1. Middenkanaal 2. Filterkanaal 3. De klep openen en de koolfilter minstens een keer per jaar vervangen. Bij modellen met een luchtfilter wordt het gebruik van een koolfilter aanbevolen. Uitsluitend voor intern gebruik...
