088U0221

Handleiding CF-RC Afstandsbediening

Inhoudsopgave

Advertenties

Inhoudsopgave

Samenvatting van Inhoud voor Danfoss CF-RC

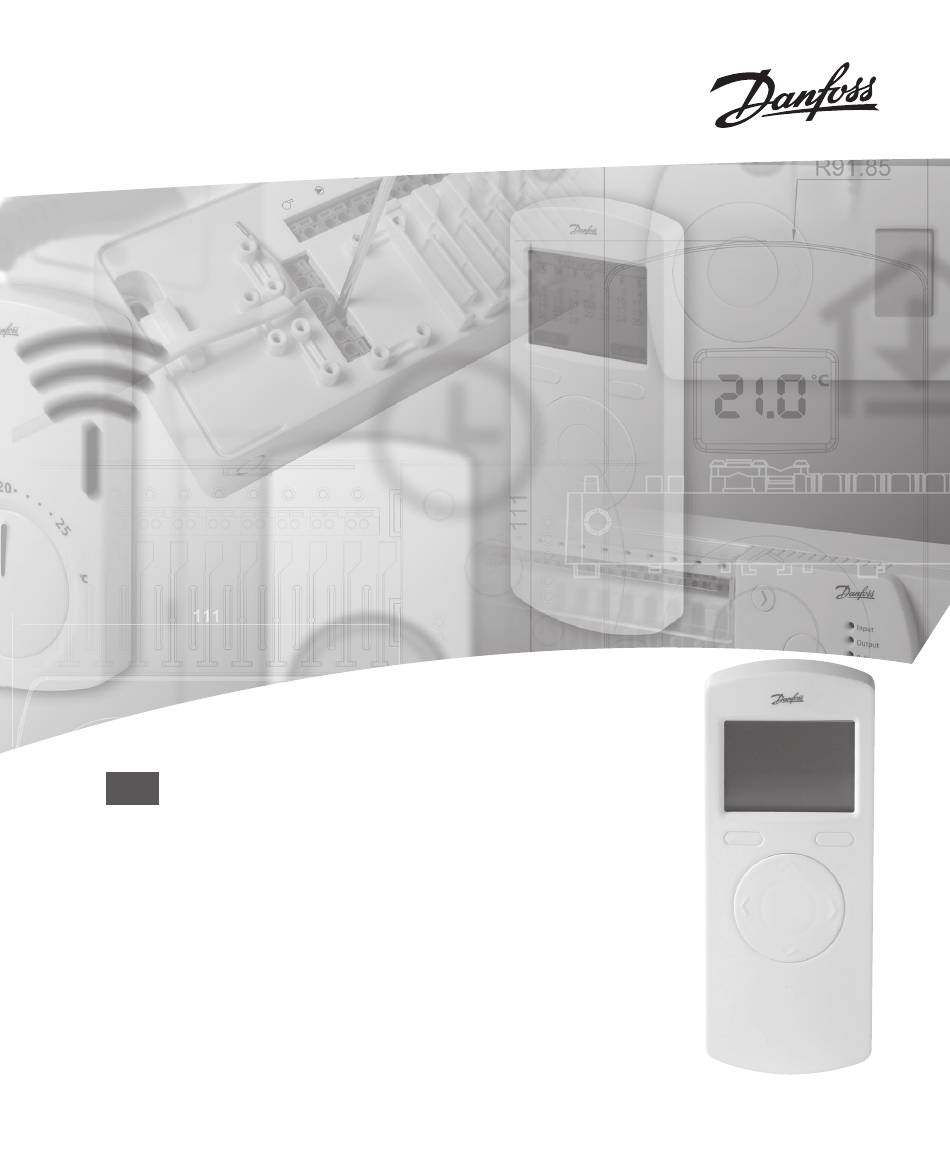

Pagina 1 088U0221 Handleiding CF-RC Afstandsbediening...
Pagina 3: Inhoudsopgave
Handleiding CF-RC Afstandsbediening Inhoud 1. Functioneel overzicht ............4 1.1 Voorzijde .
Pagina 4: Functioneel Overzicht
 Schroefgat voor wandmontage.  Schroef en muurplug.  Transformator/voedingsstekker. NB De CF-RC afstandsbediening heeft een zelfverklarende menustructuur. Alle instellingen zijn eenvoudig uit te voeren via de knoppen hoger/lager en links/rechts, in combinatie met de aanraaktoetsen. Wanneer de achtergrondverlichting uit is, heeft het eerste aanraken van een toets als enige eﬀect dat dit licht wordt geactiveerd.
Pagina 5: Installatie
Handleiding CF-RC Afstandsbediening 2. Installatie 2.1 Voorbereidingen • Installeer de afstandsbediening nadat u alle kamerthermostaten hebt geïnstalleerd. • Verwijder de beschermstrip om de bijgeleverde batterijen aan te sluiten. • Wijs de afstandsbediening toe aan de hoofdregelaar, binnen een afstand van 1,5 m.
Pagina 6: Verbindingstest
Handleiding CF-RC Afstandsbediening 3. Verbindingstest 3.1 Een verbindingstest op de afstandsbediening starten Menu  Instellingen  Verbindingstest: selecteer Verbindingstest in het startscherm om een test van de draadloze verbinding tussen de hoofdregelaar en de afstandsbediening te starten. Het resultaat van de verbindingstest zal onmiddellijk na het uitvoeren van de test worden weergegeven.
Pagina 7: Menu's
Handleiding CF-RC Afstandsbediening 5. Menu’s 5.1 Ruimtes Menu  Ruimtes: Activeer het menu Ruimtes om een lijst van alle ruimtes in het systeem te openen. 5.1.1 Selecteer ruimte Menu  Ruimtes Selecteer ruimte: in het menu Ruimtes selecteert u de gewenste ruimte.
Pagina 8: Programma
Handleiding CF-RC Afstandsbediening • Verwarming/koeling  Modus instellen: stel de verwarmings-/koelmodus in op Auto, Verwarming of Koeling (optie alleen beschikbaar wanneer verwarmen/koelen met 3 of 4 buizen is ingeschakeld). • Verwarming/koeling  Instelling geblokkeerd: stel de verwarmings-/koelmodus in op Geblokkeerd of Vrijgegeven (optie alleen beschikbaar wanneer verwarmen/koelen met 3 of 4 buizen is ingeschakeld).
Pagina 9 Handleiding CF-RC Afstandsbediening Voorbeeld: Keuken is verplaatst van zone 1 naar zone 3. Zone 3 - Voeg ruimte toe Keuken (1) Badkamer (1) Woonkamer (2) Programma’s voor een zone aanmaken: selecteer Opties  Programma 1/2/3 om een klokprogramma te creëren. Bevestig met Ok om de weekkalender te activeren.
Pagina 10: Instellingen
Handleiding CF-RC Afstandsbediening Bevestig met Ok om een overzicht van het gecreëerde programma te activeren (de dagen die in het programma zijn geselecteerd zijn, wordt vet weergegeven). Programma 1 Inschakelen? Annulren Activeer het programma met Ok. Annuleer programma Een gecreëerd programma kan worden verwijderd via het menu Annuleer programma, waarmee u naar het hierboven getoonde overzicht gaat.
Pagina 11: Alarm
Handleiding CF-RC Afstandsbediening • Alarm: zet de zoemer van de CF-MC hoofdregelaar aan/uit. De zoemer weerklinkt al- leen bij een alarm, dat tevens wordt aangegeven door de rode alarmled op de hoofdre- gelaar (zie ﬁg. 3- ). De Alarmlog geeft speciﬁeke informatie over de fout die het alarm heeft veroorzaakt, en het tijdstip waarop de fout door het systeem werd geregistreerd.
Pagina 12 Handleiding CF-RC Afstandsbediening Wanneer het alarm wordt bevestigd met Ok zal de zoemer van de hoofdregelaar uit- schakelen (indien ingesteld op Geluid Aan; zie hoofdstuk 5.3) en zal het CF2 -systeem omschakelen naar de Alarmstatus, zoals aangegeven op het startscherm.:...
Pagina 13: Servicemenu
Handleiding CF-RC Afstandsbediening 6. Servicemenu 6.1 Service Menu  Instellingen  Service: Activeer Instellingen Service om een lijst van service- opties te openen. Service Uitgang configuratie Standby temperatuur Prognose Low Energy Optimizer Verwarming/koeling Relaisconfiguratie Voeding vochtsensor Terug 6.1.1 Uitgang conﬁguratie Menu ...
Pagina 14: Low Energy Optimizer
Handleiding CF-RC Afstandsbediening 6.1.4 Low Energy Optimizer Menu  Instellingen  Service  Low Energy Optimizer: activeer Low Energy Optimizer om naar de modus Low Energy Optimizer te gaan. Druk op Wijzigen om de modus in of uit te schakelen. Bevestig de instelling met Ja.
Pagina 15: Buizen
Handleiding CF-RC Afstandsbediening 6.1.5.1 2 buizen Menu  Instellingen  Service  Verwarming/koeling  2 buizen: selecteer 2 buizen om automatische verwarming/koeling voor een systeem met 2 buizen te conﬁgureren. Verwarming/koeling Configuratie 2 buizen Omschakeling laag 22 °C Omschakeling hoog 26 °C...
Pagina 16: Relaisconﬁguratie
Handleiding CF-RC Afstandsbediening Uitgangen voor systemen met 3 of 4 buizen zijn: • Uitgang 1: warmwatertoevoer (gebruikt in systemen met 3 en 4 buizen). • Uitgang 2: koelwatertoevoer (gebruikt in systemen met 3 en 4 buizen). • Uitgang 3: warmwaterretour (gebruikt in systemen met 4 buizen).
Pagina 17: Voeding Vochtsensor
Handleiding CF-RC Afstandsbediening De volgende tabel geeft een overzicht van de relaisopties voor de diverse functies (stan- daardwaarde cursief weergegeven). Functie Relaisoptie Functie Relaisoptie MC1 Pomp Geen MC3 Pomp Geen MC1-Pomp (vertraging) MC1-Pomp (vertraging) MC1-Pomp (geen vertraging) MC1-Pomp (geen vertraging)
Pagina 18: De-Installatie
Handleiding CF-RC Afstandsbediening 7. De-installatie De de CF-RC afstandsbediening resetten (ﬁg. 1) • Activeer tegelijkertijd aanraaktoets 1 , aanraaktoets 2  en de knop omlaag . • De afstandsbediening vraagt een bevestiging voordat hij reset. Bevestig met Ja om de afstandsbediening te resetten.
Pagina 19: Probleemoplossing
Handleiding CF-RC Afstandsbediening 9. Probleemoplossing Foutmelding Mogelijke oorzaken Motor/uitgang (E03) De uitgang van de hoofdregelaar of de motor die is aange- sloten op deze uitgang, is kortgesloten of losgekoppeld. Lage temperatuur (E05) Ruimtetemperatuur lager dan 5 °C. Probeer de werking van de kamerthermostaat te controleren door een verbindings- test uit te voeren.
