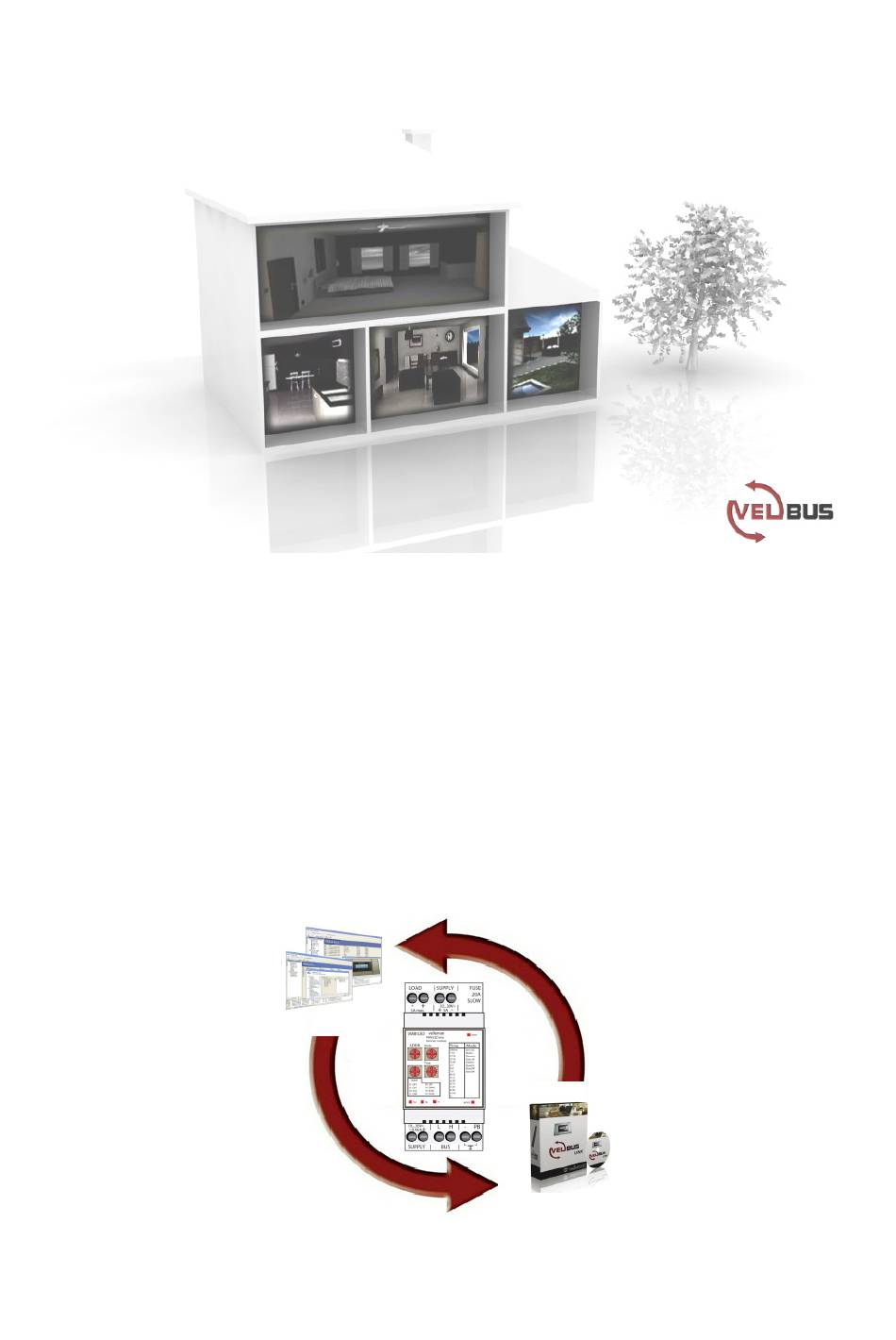

Samenvatting van Inhoud voor Velbus VMB1LED
- Pagina 1 PWM Ledstripdimmermodule voor het Velbussysteem...
-
Pagina 2: Inhoudsopgave
Wissen van een aangeleerde drukknop ..............30 Wissen van alle aangeleerde drukknoppen voor een bepaalde functie ....31 Wissen van alle aangeleerde drukknoppen ............32 Instellen van de werkingsmode ................33 Softwareversie controleren ..................36 VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 3: Omschrijving
VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 4 • 247 mogelijke adressen (instelbaar via de ‘ADDR’ draaischakelaars) • opslagruimte voor 12 verschillende drukknoppen per bedieningsfunctie • configureerbaar via Velbus pc interface (VMB1USB, VMB1RS of VMBRSUSB) en het Velbuslinkprogramma • ook configureerbaar zonder gebruik te maken van een computer door de gewenste drukknoppen te bedienen in de leermode •...
-
Pagina 5: Velbuseigenschappen
De dimmermodule kan de volgende commando’s ontvangen: • dimmerwaarde instellen • timer starten • dimmertoestand opvragen • moduletype en softwareversie opvragen • communicatiefoutenteller opvragen • dimmernaam en lokale drukknopnaam opvragen • geheugeninhoud opvragen • geheugeninhoud overschrijven • drukknopindicatieled doven VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 6: Overzicht
OVERZICHT Aansluitingen Ledindicatie Ledstrip Voedingsspanning Ledstripvoeding Ontvangst van Velbusdata Module- of Velbusvoeding Verzenden van Velbusdata Velbus Werkingsmode Drukknop Dimstand (0 tot 100%) Instellingen Adres Mode Tijd VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 7: Ledindicatie
• knippert zeer snel als de dimmermodule in de leermode Rx-led: staat licht op bij ontvangst van • knippert twee maal kort bij een Velbusdata communicatiefout Tx-led: licht op bij het versturen van Velbusdata VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 8: Gebruik Zonder Velbus
De uitschakeltijd (of dimtijd bij langzaam aan/uit dimmermode) wordt met de ‘Time’ draaischakelaar ingesteld. Het adres moet op ‘00’ ingesteld worden om de communicatie met het Velbussysteem uit te schakelen. Aansluitschema voor 12V ledstrips Gebruik een 12V gelijkspanningsvoeding voor de ledstrips. Voeding Drukknop Drukknop VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 9: Aansluitingschema Voor 24V Ledstrips
Aansluitingschema voor 24V ledstrips Gebruik een 24V gelijkspanningsvoeding voor de ledstrips. Voeding Drukknop Drukknop VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 10: Adressering
Adressering Als de Velbus niet gebruikt wordt, moet het adres op ‘00’ ingesteld worden om de communicatie met het Velbussysteem uit te schakelen. Verwijder het dekseltje. Plaats de ADDR-draaischakelaartjes op ‘00’. ADDR = 00 VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 11: Instellen Van De Werkingsmode
7 : 5 minuten 8 : 10 minuten 9 : 15 minuten A : 30 minuten B : 1 uur C : 2 uren D : 5 uren E : 24 uren F : - VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 12 Indien de ‘TIME’ draaischakelaar op ‘F’ staat, zal de dimmermodule niet automatisch uitschakelen of zal de dimsnelheid maximaal zijn als de dimmermodule in de langzaam aan, langzaam uit of langzaam aan/uit mode ingesteld staat. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
- Pagina 13 2 uren uitschakeltijd of 2 uren dimtijdsduur bij langzaam aan/uit dimmermode 5 uren uitschakeltijd of 5 uren dimtijdsduur bij langzaam aan/uit dimmermode 24 uren uitschakeltijd of 24 uren dimtijdsduur bij langzaam aan/uit dimmermode Geen uitschakeltijd of maximale dimsnelheid bij langzaam aan/uit dimmermode VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
-
Pagina 14: Gebruik Met Velbus
Velbusvoeding. Let op de polariteit bij het aansluiten want bij verkeerd aansluiten zal de interne zekering doorsmelten. De zekering kan vervangen worden door het plastic beschermkapje te verwijderen. Aansluitschema voor 12V ledstrips Gebruik een 12V gelijkspanningsvoeding voor de ledstrips. Voeding VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 15 Er kan ook gebruik gemaakt worden van de Velbus in combinatie met drukknoppen rechtstreeks aangesloten op de drukknopingang van de dimmermodule. De functie van de rechtstreeks aangesloten drukknoppen wordt ingesteld met de ‘Mode’ en ‘Time’ draaischakelaars. Voeding Drukknop Drukknop VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
-
Pagina 16: Aansluitschema Voor 24V Ledstrips
Aansluitschema voor 24V ledstrips Gebruik een 24V gelijkspanningsvoeding voor de ledstrips. Voeding Een combinatie van de Velbus met rechtstreeks aangesloten drukknoppen kan ook. Voeding Drukknop Drukknop VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 17: Adressering
Stel voor de dimmermodule een uniek adres in via de ‘ADDR’ draaischakelaars van ‘01’ tot ‘FE’ uitgezonderd ‘81’, ‘91’, ‘A1’, 'B1', ‘C1’, ‘D1’, ‘E1’, ‘F1’ en ‘FF’. In onderstaand voorbeeld staat het adres op ‘12’ ingesteld. ADDR = 12 VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 18: Afsluiter
Bij eventuele communicatieproblemen kan nog een bijkomende afsluiter geplaatst worden op een andere vertakking. Beperk echter het aantal afsluiters want een te groot aantal afsluiters kan de bus teveel belasten. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 19: Bediening
(sfeer) doet oplichten. o door schuifknoppen die de ledstrip op de gewenste lichtsterkte doen oplichten Het toekennen van een bedieningsfunctie aan drukknoppen aangesloten op de Velbus via een drukknopinterface of bedieningspaneel kan het eenvoudigst gebeuren door gebruik te maken van het Velbuslinkprogramma. - Pagina 20 De labels op het scherm voor de eerste pagina worden als volgt ingesteld (zie handleiding VMB4PD): TV kijken Dim+ Lezen Dim- De labels op het scherm voor de tweede pagina worden als volgt ingesteld: Dimmen Aan/Uit VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
-
Pagina 21: Aanleren Van Uitschakeldrukknoppen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren uitschakeldrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 22: Aanleren Van Inschakeldrukknoppen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren inschakeldrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 23: Aanleren Van Aan/Uit Drukknoppen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren aan/uit drukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 24: Aanleren Van Dimdrukknoppen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren dimdrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 25: Aanleren Van Drukknoppen Om De Lichtsterkte Te Verhogen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren dimdrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 26: Aanleren Van Drukknoppen Om De Lichtsterkte Te Verlagen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren dimdrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 27: Aanleren Van Sferen
• Wil de indicatieled van de aan te leren drukknop niet meer knipperen dan is het maximum aantal aan te leren sfeerdrukknoppen bereikt. • Een aangeleerde drukknop verwijderen gebeurt door deze lang in te drukken totdat zijn indicatieled dooft. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 28 Stel de gewenste lichtsterkte voor het lezen van een boek in door de ‘Lezen’ drukknop te bedienen. TV kijken Dim+ Lezen Dim- Plaats nu het adres van de dimmermodule terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
-
Pagina 29: Alle Sferen Op Volle Lichtsterkte Plaatsen
ADDR = 81 Time MAN(CLR) 1 sec Learn F1: OFF B1: UP E1: ON A1: DWN D1: TGL 91: ATM C1: DIM 81: ADM MODE Plaats nu het adres terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 30: Wissen Van Een Aangeleerde Drukknop
Een bepaalde drukknop toevoegen gebeurt door deze lang in te drukken totdat zijn indicatieled knippert. Lukt dit niet, dan is het maximum aantal aan te leren drukknoppen bereikt. Plaats nu het adres terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 31: Wissen Van Alle Aangeleerde Drukknoppen Voor Een Bepaalde Functie
(zie bovenstaande tabel) MAN(CLR) 1 sec Learn F1: OFF B1: UP E1: ON A1: DWN D1: TGL 91: ATM C1: DIM 81: ADM MODE Plaats nu het adres terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 32: Wissen Van Alle Aangeleerde Drukknoppen
ADDR = F1 Time MAN(CLR) 10 sec Learn F1: OFF B1: UP E1: ON A1: DWN D1: TGL 91: ATM C1: DIM 81: ADM MODE Plaats nu het adres terug op zijn oorspronkelijke waarde. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... -
Pagina 33: Instellen Van De Werkingsmode
7 : 5 minuten 8 : 10 minuten 9 : 15 minuten A : 30 minuten B : 1 uur C : 2 uren D : 5 uren E : 24 uren F : - VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 34 Indien de ‘TIME’ draaischakelaar op ‘F’ staat, zal de dimmermodule niet automatisch uitschakelen of zal de dimsnelheid maximaal zijn als de dimmermodule in de langzaam aan, langzaam uit of langzaam aan/uit mode ingesteld staat. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
- Pagina 35 2 uren uitschakeltijd of 2 uren dimtijdsduur bij langzaam aan/uit dimmermode 5 uren uitschakeltijd of 5 uren dimtijdsduur bij langzaam aan/uit dimmermode 24 uren uitschakeltijd of 24 uren dimtijdsduur bij langzaam aan/uit dimmermode Geen uitschakeltijd of maximale dimsnelheid bij langzaam aan/uit dimmermode VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
-
Pagina 36: Softwareversie Controleren
Het upgraden van een module is niet zonder gevaar. Onderbreek zeker het proces niet. Indien om één of andere reden het upgraden faalt, dan zal de module niet meer normaal werken. In dit geval zal de module terug naar de fabrikant gestuurd moeten worden. VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2... - Pagina 37 VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
- Pagina 38 Zie onze website voor meer informatie : www.velbus.be VMB1LED PWM ledstripdimmer handleiding– editie 1_rev.2...
