Liquiphant FTL41

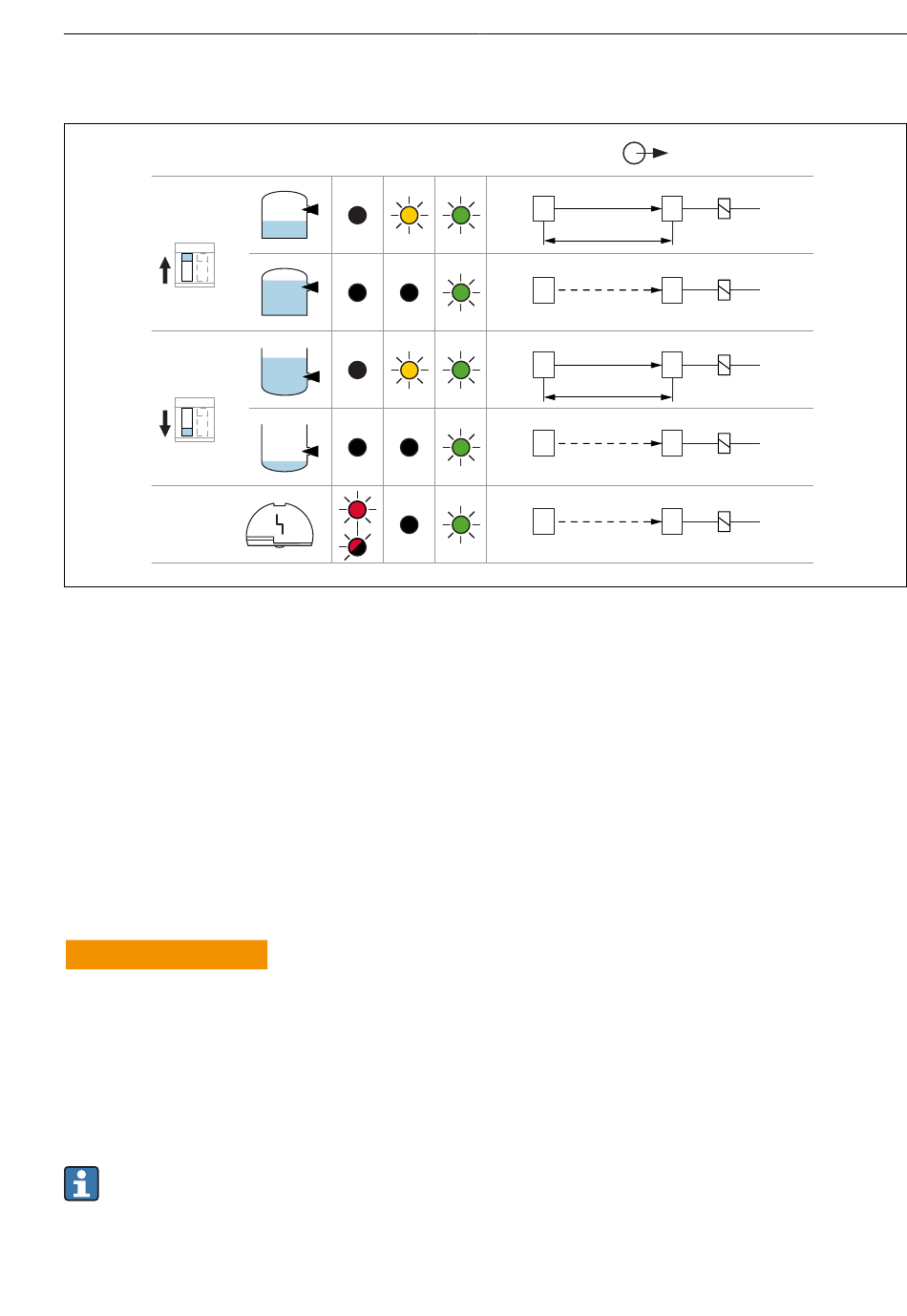

Gedrag van de schakeluitgang en signalering
MAX
MIN
15
FEL42 schakelgedrag, signalerings-LED
MAX DIP-schakelaar voor instellen MAX fail-safe
MIN DIP-schakelaar voor instellen MIN fail-safe
RD
LED rood voor waarschuwing of alarm
YE
LED geel, schakelstatus
GN LED groen, bedrijfsstatus, instrument aan
I
Belastingsstroom doorgeschakeld
L
6.3.2
Universele stroomaansluiting met relaisuitgang (elektronicamodule FEL44)
• Schakelt de belasting via 2 potentiaalvrije wisselcontacten
• 2 separate omschakelcontacten (DPDT)
WAARSCHUWING
L
Een fout in de elektronicamodule kan overschrijding van de toegestane temperatuur van
aanrakingsveilige oppervlakken tot gevolg hebben. Dit veroorzaakt gevaar voor
brandwonden.
‣
Raak de elektronica niet aan in geval van een storing!
Voedingsspanning
U= 19 ... 253 V
/ 19 ... 55 V
AC
Houd het volgende aan conform IEC/EN61010-1: neem een passende uitschakelaar op
voor het instrument en begrens de stroom tot 500 mA, bijv. door de installatie van een
0,5 A zekering (traag) in het voedingscircuit.
Endress+Hauser
RD
YE
GN
DC
I
L
L+
1
3
ΔU
<100 µA
L+
1
3
I
L
L+
1
3
ΔU
<100 µA
L+
1
3
<100 µA
L+
1
3
Elektrische aansluiting
(L–)
K
(L–)
K
(L–)
K
(L–)
K
(L–)
K
A0033508
