Als het scherm aan is:
l Tik op het groene/grijze veld
– De kleur van het AAN/UIT-symbool geeft de bedrijfssta-
tus weer van de BlueCool (groen = ingeschakeld).
4.2.4
Bedrijf
Na het inschakelen neemt de regeling het stapsgewijze opstar-
ten van alle VX eenheden in het systeem in de gekozen bedrijfs-
modus over.
De kleur van de balk aan de onderkant van het scherm geeft de
bedrijfsmodus aan. Deze is:
l Blauw in koelmodus.
l Rood in verwarmingsmodus.
4.2.5
Bedrijfsmodus selecteren
Met de toets bedrijfsmodus (6) kan de bedrijfsmodus worden
ingesteld.
Het volgende kan gekozen worden:
l COOL (koelmodus)
l HEAT (verwarmingsmodus)
l HEAT AUX (verwarmingsmodus in combinatie met extern
verwarmingsapparaat)
AANWIJZING
Als in het lopende bedrijf een andere bedrijfsmodus
wordt gekozen, wordt het gehele systeem eerst uitge-
schakeld, waarna het dan opnieuw opstart in de geko-
zen bedrijfsmodus. Deze procedure kan afhankelijk van
de bedrijfstoestand meerdere minuten duren.
4.2.6
ECO-modus selecteren
Met de toets ECO-modus (5) kan de energiebesparingsmodus
worden geactiveerd. De stroomopname van alle verbonden sys-
temen wordt beperkt. Er zijn 3 verschillende ECO-modi moge-
lijk.
Het volgende kan gekozen worden:
l ECO Off (100% nominale stroom)
l ECO 1 (ca. 75% van het nominale vermogen, 70% van het
stroomverbruik)
l ECO 2 (ca. 60% van het nominale vermogen, 50% van het
stroomverbruik)
l ECO 3 (ca. 45% van het nominale vermogen, 33% van het
stroomverbruik)
4.2.7
Weergave van het startscherm
De VX eenheid toont standaard de bedrijfsparameters van het
aangesloten systeem. Bij gebruik van meerdere VX eenheden in
een samengesteld systeem kan ook de informatie van andere
verbonden VX eenheden worden weergegeven.
Met de pijltjestoetsen in de bovenste statusbalk (Afb. 3, pos.2)
kan de weergave worden gewisseld.
Het nummer van de VX eenheid waarop het MyTouch-display is
aangesloten, wordt in de bovenste statusbalk blauw weergege-
ven. Bij een wisseling naar de weergave van een andere VX een-
heid wisselt de blauwe aanduiding naar het nummer van het
betreffende systeem. Het systeem waarop het MyTouch-display
is aangesloten, wordt dan met een blauwe rand weergegeven.
9045393B OI BlueCool VX NL
AANWIJZING
Als wordt gekozen voor een zwarte achtergond, krijgt
het nummer van de verbonden VX eenheid een witte
rand. Het nummer van het startscherm van een andere
weergegeven VX eenheid wordt weergegeven met een
witte opvulling.
Pompstatus
De bedrijfsmodus van de zeewaterpomp (SW) en de koudwater-
pomp (CW) wordt in de weergavebalk aan de onderkant van
het beeldscherm weergegeven.
l Groen = Geen maatregelen noodzakelijk.
l Geel = Doorstroming mogelijk niet voldoende, controle uit-
voeren.
l Rood = De doorstroming is niet voldoende voor een volle-
dig koelvermogen. Directe controle noodzakelijk. (Zie hier-
voor hoofdstuk 5.1, "Zeewatercircuit " op pagina 6 en
hoofdstuk 5.2, "Koudwatercircuit" op pagina 7)
Systeemweergave
Naast de bedrijfsparameters van de afzonderlijke VX eenheden
kan de systeemweergave S worden opgeroepen. Daar worden
systeemrelevante parameters weergegeven die voor alle aange-
sloten VX eenheden gelden.

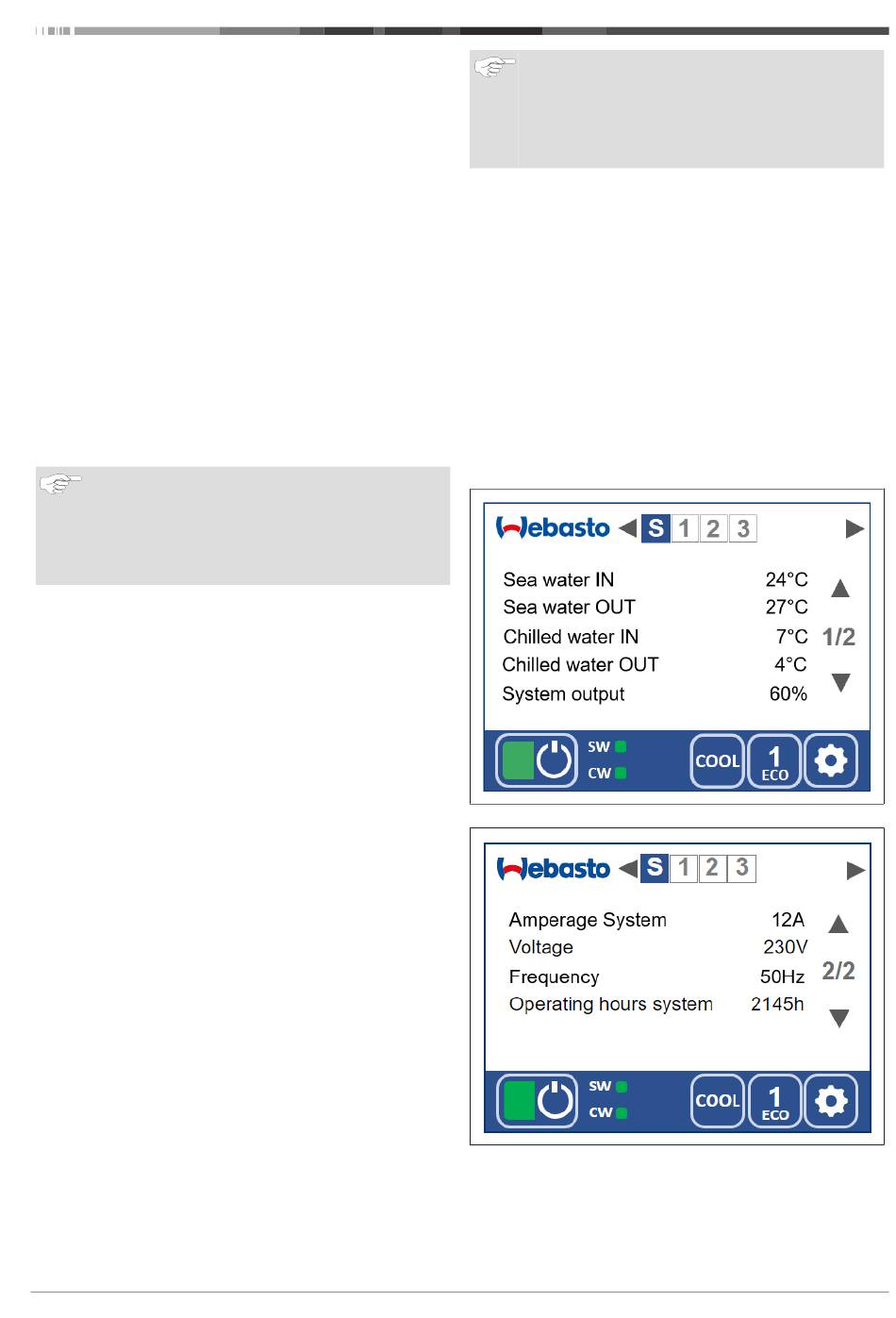

Afb. 3 Systeemweergave pagina 1
Afb. 4 Systeemweergave pagina 2
Rustbeeldscherm
Afzonderlijke parameters kunnen ook in een rustbeeldscherm
constant worden weergegeven. Deze kunnen in het menu in-
stellingen worden geselecteerd.
Bediening | 4
