Samenvatting van Inhoud voor Tenma 72-8720

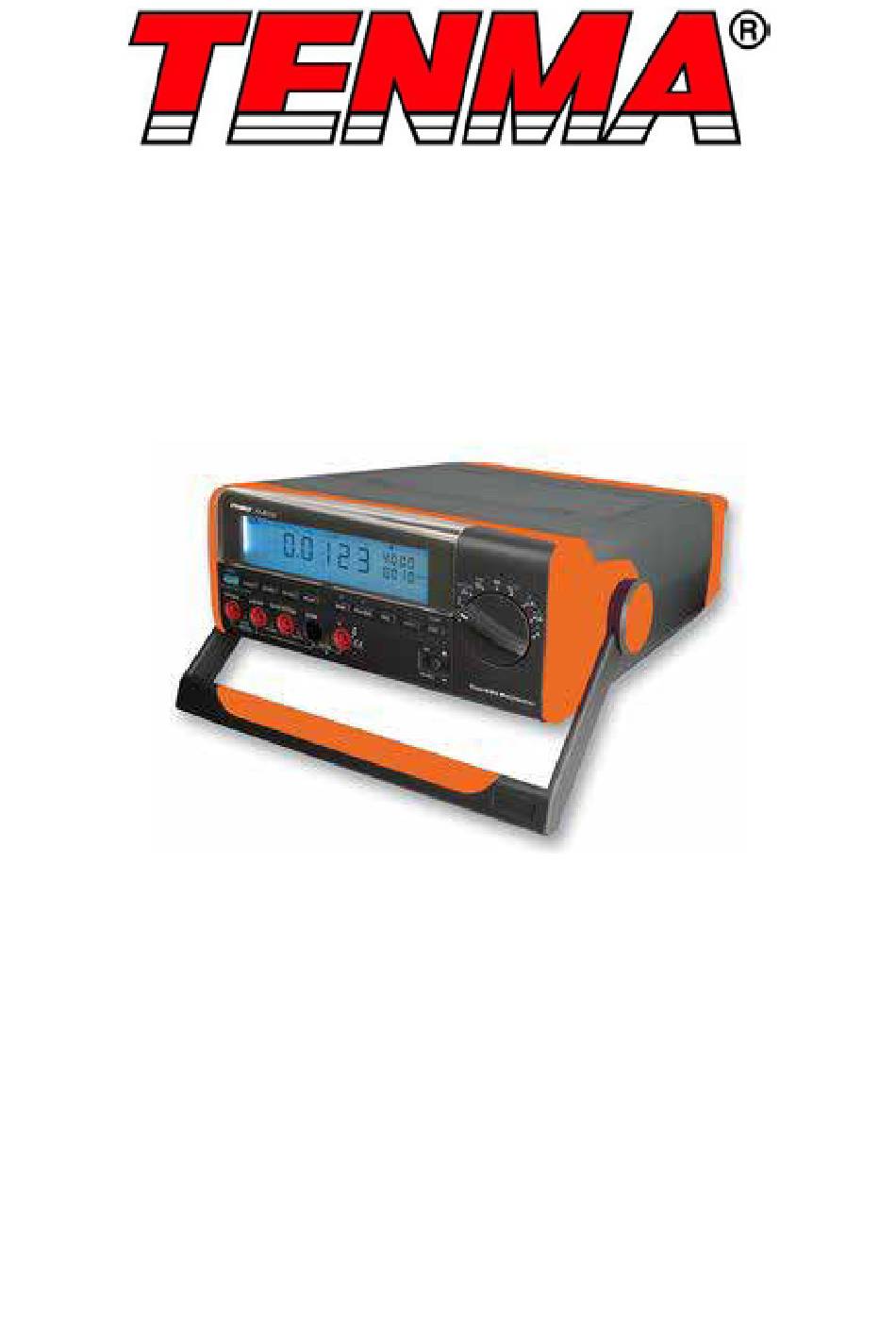

- Pagina 1 Digitale tafelmultimeter Model: 72-8720...
-
Pagina 2: Belangrijke Veiligheidsinformatie
BELANGRIJKE VEILIGHEIDSINFORMATIE Lees deze instructies voor gebruik a.u.b. aandachtig door en bewaar ze voor toekomstig gebruik. • Deze meter is ontworpen om te voldoen aan IEC61010-1, 61010-2-032 en 61010-2-033 qua vervuilingsgraad 2, meetcategorie (CAT I 1000 V, CAT II 600 V, CAT III 300 V) en dubbele isolatie. - Pagina 3 FUNCTIES Bereikschakelaarposities Draaischakelaarfunctie Blauwe SELECT-functie DC-spanningsmeting Geen Wisselspanningsmeting Geen Hz arbeidscyclus Gelijkspanning millivoltmeting Frequentiemetingen Meting van de arbeidscyclus Weerstandsmeting Diodetest Ω Continuïteitstest Capaciteitstest Geen ºC, ºF Temperatuurmeting in graden Celsius Temperatuurmeting in Fahrenheit Wissel- of gelijkstroommeting (40 ma, Schakel tussen gelijk- of wisselstroom μA 400 ma) Wissel- of gelijkstroommeting (40 ma,...
-
Pagina 4: Bedrijfsparameters
Functieknoppen Handeling uitgevoerd In SETUP verlaagt elke druk een optie In RECALL gaat u met elke druk terug naar de vorige meting In STORE verlaagt elke druk het opslaginterval met een seconde. Druk op EXIT om af te sluiten. HOLD bevriest de weergegeven waarde. Druk op EXIT om vrij te geven. HOLD Druk om de piekvasthoudfunctie te openen. - Pagina 5 Functie Primair scherm Secundair scherm Secundair scherm rechtsonderaan rechtsbovenaan Geteste Geen weergave Volledig bereik: 4, 40, 400, 1000 gelijkspanningswaarde Geteste Geteste frequentiewaarde: Volledig bereik: 4, 40, 400, 750 wisselspanningswaarde 40 kHz ~ 250 kHz Geteste DCmV Geen scherm Volledig bereik: 400 gelijkspanningswaarde mV Volledig bereik: 400, 4, 40, 400, Ω...
- Pagina 6 • Autorange (AUTO in het scherm) wordt altijd ingeschakeld als u een nieuwe functie selecteert. In autorange selecteert de meter het laagst mogelijke invoerbereik, zodat de meting wordt weergegeven met de hoogst beschikbare resolutie. • Druk u op RANGE om MANUAL-bereik in te gaan in de huidige instelling. Dan kunt u het volgende handmatige bereik selecteren door herhaaldelijk op RANGE te drukken.
- Pagina 7 Symbool Betekenis Geeft de laagste instellingslimiet aan AUTO De meter is ingesteld op automatisch bereik met bereik voor de beste resolutie geselecteerd SEND Gegevensuitvoer is bezig De achtergrondverlichting-functie is ingeschakeld HOLD De modus gegevensvasthoudmode is actief PEAK HOLD De piekvasthoudmodus is actief Diodetest Frequentiesignaal arbeidscyclus.
- Pagina 8 Wisselspanningsmeting Waarschuwing: om persoonlijk letsel of schade aan de meter door een elektrische schok te voorkomen, mag u geen spanningen van meer dan 1000 V proberen te meten, hoewel er wel meetwaarden kunnen worden verkregen. Om de wisselspanning te meten, verbindt u de meter als volgt: •...
- Pagina 9 Meting van gelijk- of wisselstroom Waarschuwing: voordat u de meter in serie met het te testen circuit verbindt, moet u controleren of het circuit is uitgeschakeld. Als de zekering tijdens de meting doorbrandt, kan de meter worden beschadigd en bestaat er gevaar voor persoonlijk letsel van de gebruiker. Gebruik de juiste klemmen, functie en bereik voor de meting.
- Pagina 10 Opmerking: bij het meten van lage weerstanden voegen de meetsnoeren en de interne bedrading ongeveer 0,1 ~ 0,2 Ω van foutmarge toe. Als u nauwkeurige metingen wilt verkrijgen met een lage weerstand, dient u de meetsnoeren op voorhand kort te sluiten en registreert u de verkregen resultaten, noem deze meetwaarde X.
-
Pagina 11: Diodetest
Diodetest Waarschuwing: om mogelijke schade aan de meter of aan het geteste apparaat te voorkomen, moet u de stroom van het circuit uitschakelen en alle hoogspanningscondensators ontladen voordat u de diodes test. Probeer geen spanningen van meer dan 60 V DC of 30 V AC in te voeren om lichamelijk letsel te voorkomen. -
Pagina 12: Temperatuurmeting
Opmerking: de meter geeft een vaste waarde weer die de waarde is van het eigen interne circuit van de meter. Om nauwkeurigheid te garanderen, dient u deze waarde af te trekken van de weergegeven waarde bij het meten van kleine condensatoren. •... - Pagina 13 • Plaats de temperatuursonde op het object dat gemeten wordt. De gemeten waarde verschijnt na enkele seconden op het scherm. Opmerking De testomgeving moet een temperatuur hebben van tussen 18ºC en 28ºC om nauwkeurigheid te garanderen, vooral bij het meten van lage temperaturen. Een andere meetwaarde kan worden verkregen bij het testen van de omgeving van de ruimte in een situatie met een kortsluiting of open circuit, dan wordt een kortgesloten meetwaarde als de juiste meetwaarde beschouwd.
-
Pagina 14: Setup-Opties
Metingen opslaan en oproepen • Om een meting op te slaan: • Druk eenmaal op STORE, STORE en no.xxxx verschijnt om de bewerking te bevestigen en het secundaire scherm rechtsboven toont de huidige meetwaarde. • Druk op ► om te schakelen tussen het wissen van de opgeslagen metingen en het starten vanaf de eerste of vanaf de laatste opgeslagen meting. - Pagina 15 Selectie Optie Fabrieksstandaard Beschrijving Max. 4000 Boven de bovenste Druk op ► om UIT te schakelen HIGH limieten - onderbroken Druk op ► om het cijfer te selecteren pieptoon dat u wilt bewerken. Max. 4000 Boven de onderste Druk op ► om UIT te schakelen limieten - onderbroken Druk op ►...
-
Pagina 16: Specificatie
SPECIFICATIE Gelijkspanning Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging 400 mV 0,01 mV ±(0,025% + 5) REL-modus 1000 V 0,0001 V Ingangsimpedantie 40 V 0,001 V ±(0,5% + 5) Bij 400 mV-bereik: ~ 2,5 GΩ 400 V 0,01 V Bij alle andere bereiken: ~ 10 MΩ... - Pagina 17 Weerstand Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging ± (0,3% + 40) + meetsnoer open 400 Ω 0,01 Ω circuitweerstandswaarde 4 kΩ 0,0001 kΩ ± (0,3 + 40) 40 kΩ 0,001 kΩ 1000 V rms 400 kΩ 0,01 kΩ ± (0,5% + 40) 4 mΩ...
-
Pagina 18: Onderhoud
Continuïteitstest Bereik Resolutie Overbelastingsbeveiliging Opmerkingen Nullastspanning ongeveer -1,2 V. Bij ontkoppeld circuit met weerstandwaarde >50 Ω, klinkt de zoemer niet. 0,01 Ω 1000 V rms Wanneer het circuit in goede verbinding staat met weerstandswaarde Bij een waarde <10 Ω klinkt de zoemer continu Diodetest Nullastspanning ongeveer 2,8 V. - Pagina 19 De batterij vervangen Waarschuwing: om onjuiste meetresultaten te voorkomen, vervangt u de batterij zodra de batterij-indicator " " verschijnt indien de batterij wordt gebruikt om de meter in te schakelen. • Druk op POWER om de meter uit te schakelen en verwijder alle verbindingen van de terminals.
- Pagina 20 INFORMATIE OVER AFVALVERWERKING VOOR CONSUMENTEN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR Deze symbolen geven aan dat er een gescheiden inzameling van afgedankte elektrische en elektronische apparatuur (AEEA) of afgedankte batterijen vereist is. Gooi deze items niet weg met het gewone huisafval. Afzonderlijk voor de behandeling, terugwinning en recycling van de gebruikte materialen.
