Systeemventilator
De systeemventilator verwijderen
Vereisten
1. Volg de procedure in Voordat u in de computer gaat werken.
2. Activeer de Servicemodus.
3. Verwijder de onderplaat.
Over deze taak

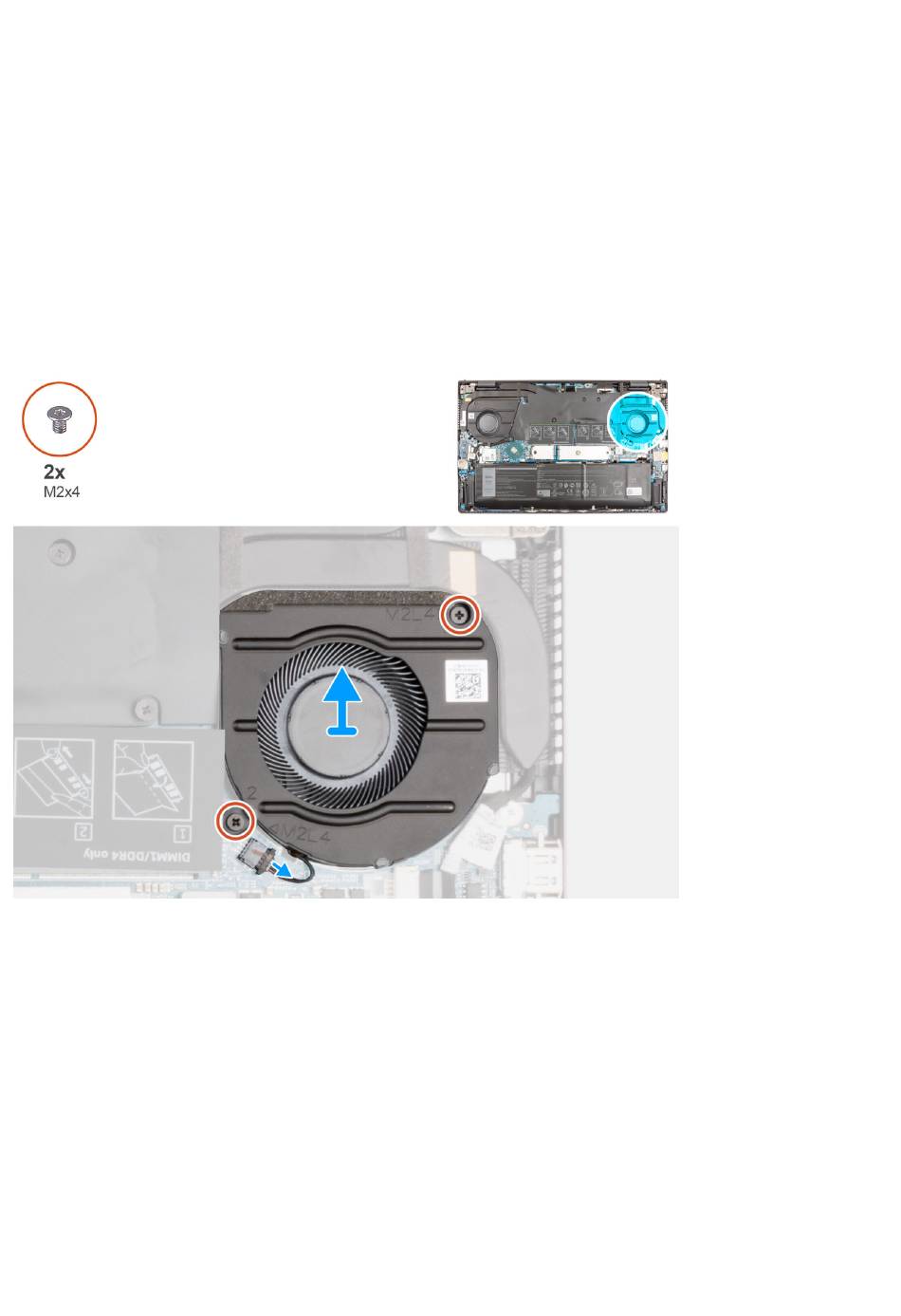

De volgende afbeeldingen geven de locatie van de ventilator aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Koppel de ventilatorkabel los van de systeemkaart.
2. Verwijder de twee schroeven (M2x4) waarmee de ventilator op de palmsteun- en toetsenbordeenheid wordt bevestigd.
3. Til de ventilator weg van de palmsteun- en toetsenbordeenheid.
De systeemventilator installeren
Vereisten
Als u een component vervangt, dient u het bestaande component te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de plaatsingsprocedure.
34
Onderdelen verwijderen en plaatsen
