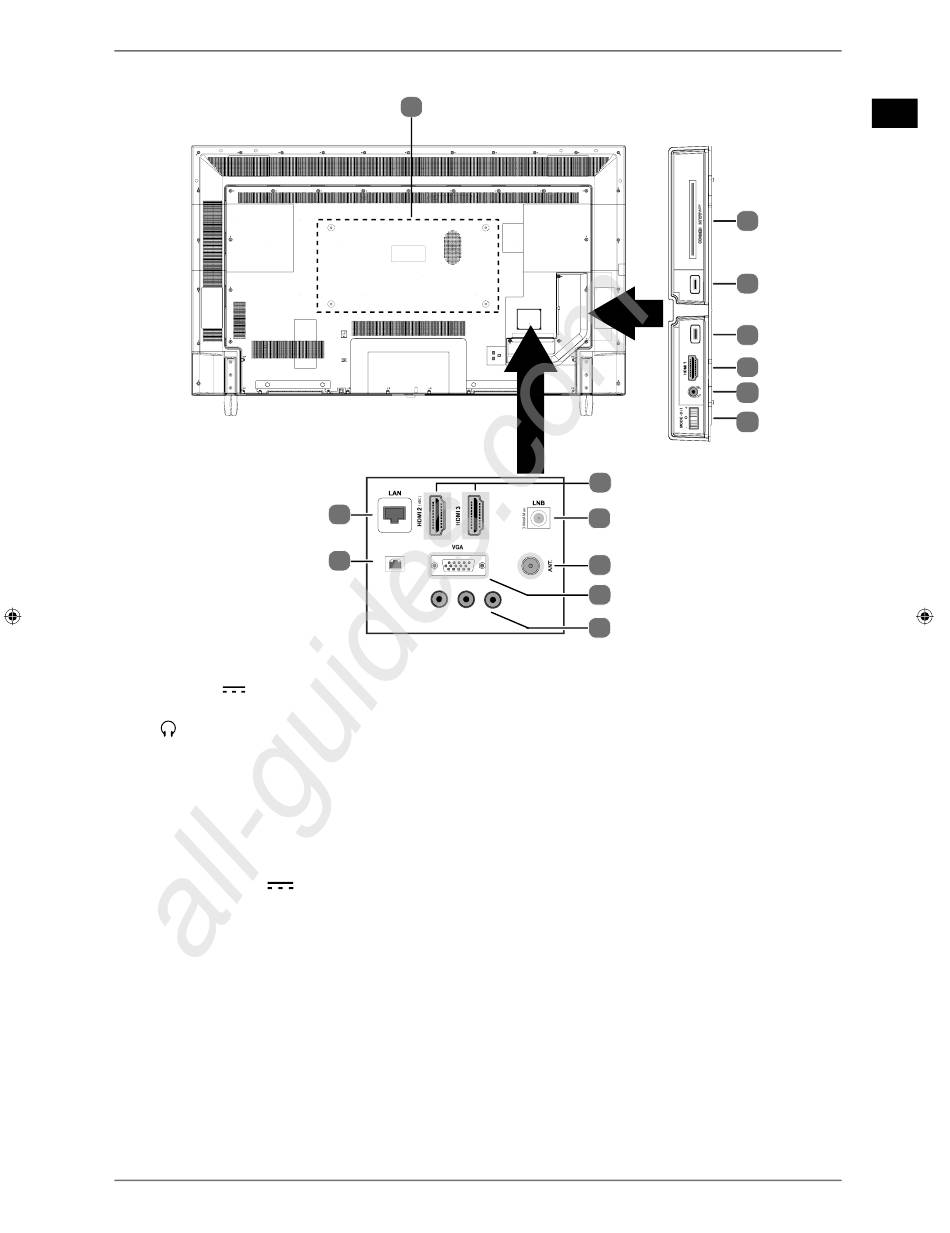

2.2. Vue arrière et côté droit
1)
COMMON INTERFACE (CI+) : Emplacement pour le module d'interface commune
2)
USB (5V
, 500 mA max.) : Pour le branchement d'appareils USB/l'enregistrement (PVR)
3)
HDMI 1 : Port HDMI pour appareils avec sortie HDMI
4)
: Pour le branchement d'un casque avec connecteur jack 3,5 mm
5)
MODE: Bouton multifonctions pour changer de canal, sélectionner la source d'entrée ou ré-
gler le volume. Basculement vers le haut (+) ou le bas (-) pour procéder aux réglages. Pression
brève pour alterner entre les fonctions. Pression longue pour mettre l'appareil en mode Veille
ou de fonctionnement.
6)
HDMI 2-3 : Port HDMI pour appareils avec sortie HDMI (HDMI 2 peut être utilisé pour CEC/
ARC)
7)
LNB (13 V/18 V
, 300mA Max.) : Pour le branchement sur une installation satellite numérique
8)
ANT. : Pour le branchement de l'antenne (analogique, DVB-T et DVB-C)
9)
VGA : Prise VGA pour le branchement d'un ordinateur/adaptateur YUV (en option)
10) BACK AV IN : Entrée audio/vidéo (Cinch)
11) SPDIF Optic. OUT: Sortie audio numérique (optique)
12) LAN : Prise réseau pour la connexion à Internet
13) Trous de fixation pour un montage mural
MD 31380, MD 31420, MD 31421, MD 31422:
Standard Vesa, distance entre les trous : 200 x 200 mm
MD 31381, MD 31423: Standard Vesa, distance entre les trous : 400 x 200 mm
MD 31382, MD 31424: Standard Vesa, distance entre les trous : 400 x 400 mm
1
Support mural non fourni. Lors du montage, veillez à utiliser des vis de la taille M6. La longueur de la vis résulte de l'épaisseur du support mural
plus 10 mm.
All manuals and user guides at all-guides.com
13
12
SPDIF
11
Optic. out
R
L
Video
BACK AV IN
1
USB
5Vdc
Max. 500mA
USB
5Vdc
Max. 500mA
6
7
13 Vdc/18 Vdc
8
9
10
FR
1
2
2
3
4
5
5
