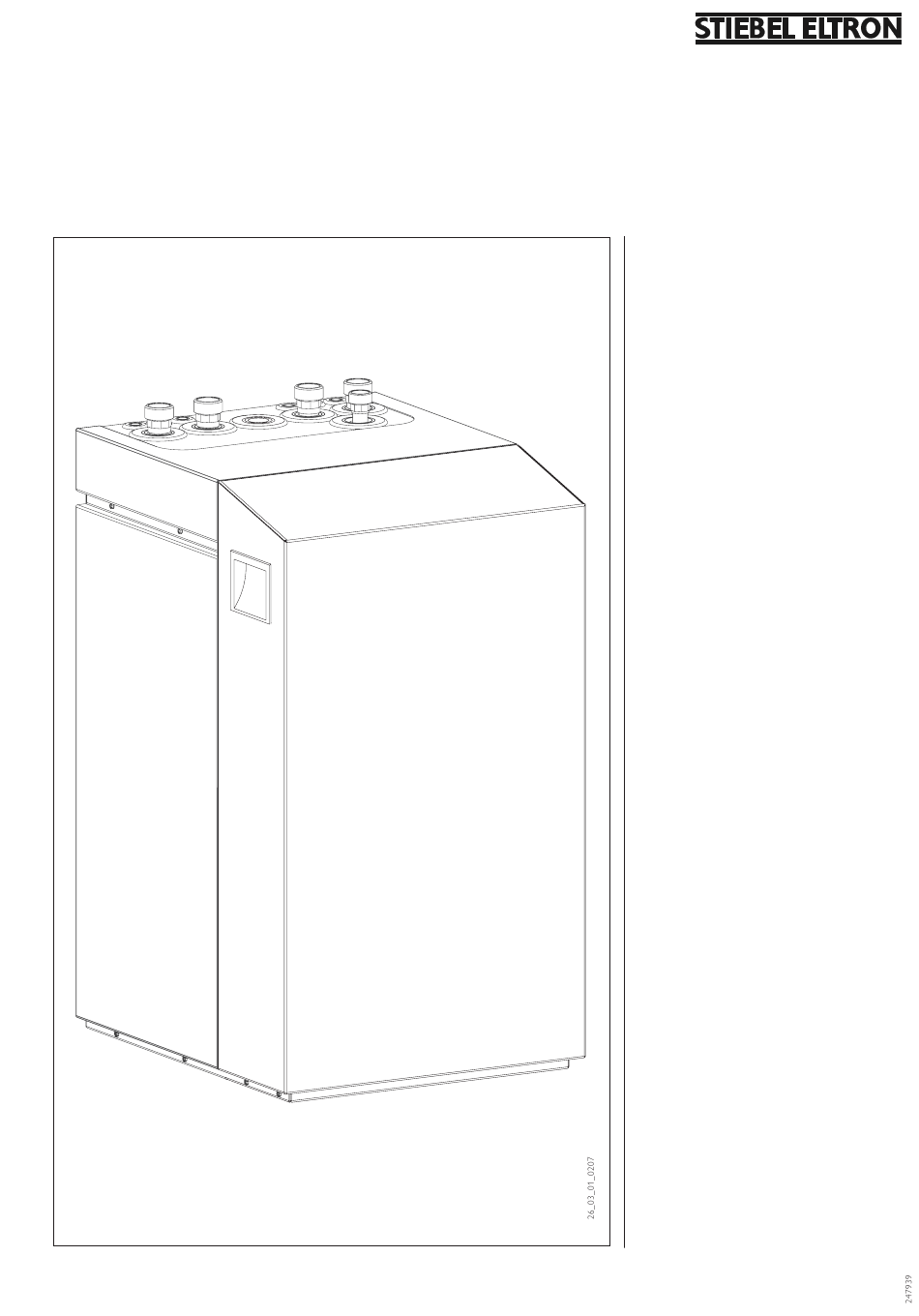

WPF 10 M, WPF 13 M, WPF 16 M
Brine/water-warmtepomp
Montageaanwijzing
De montage (watertechnische en elektrische installatie) alsmede de eerste inbedrijfname en het onderhoud van dit toestel mogen alleen door
een bevoegde installateur in overeenstemming met deze instructies uitgevoerd worden.
®
ELTRON
05/06
Inhoudsopgave
1.
Montageaanwijzing voor
de vakman
Leveringspakket en speciale
2
2
2
2
2
2
3
6
6
10
10
13
13
13
14
14
14
