Samenvatting van Inhoud voor Eurotronic Comet Zero ZigBee DHA-257

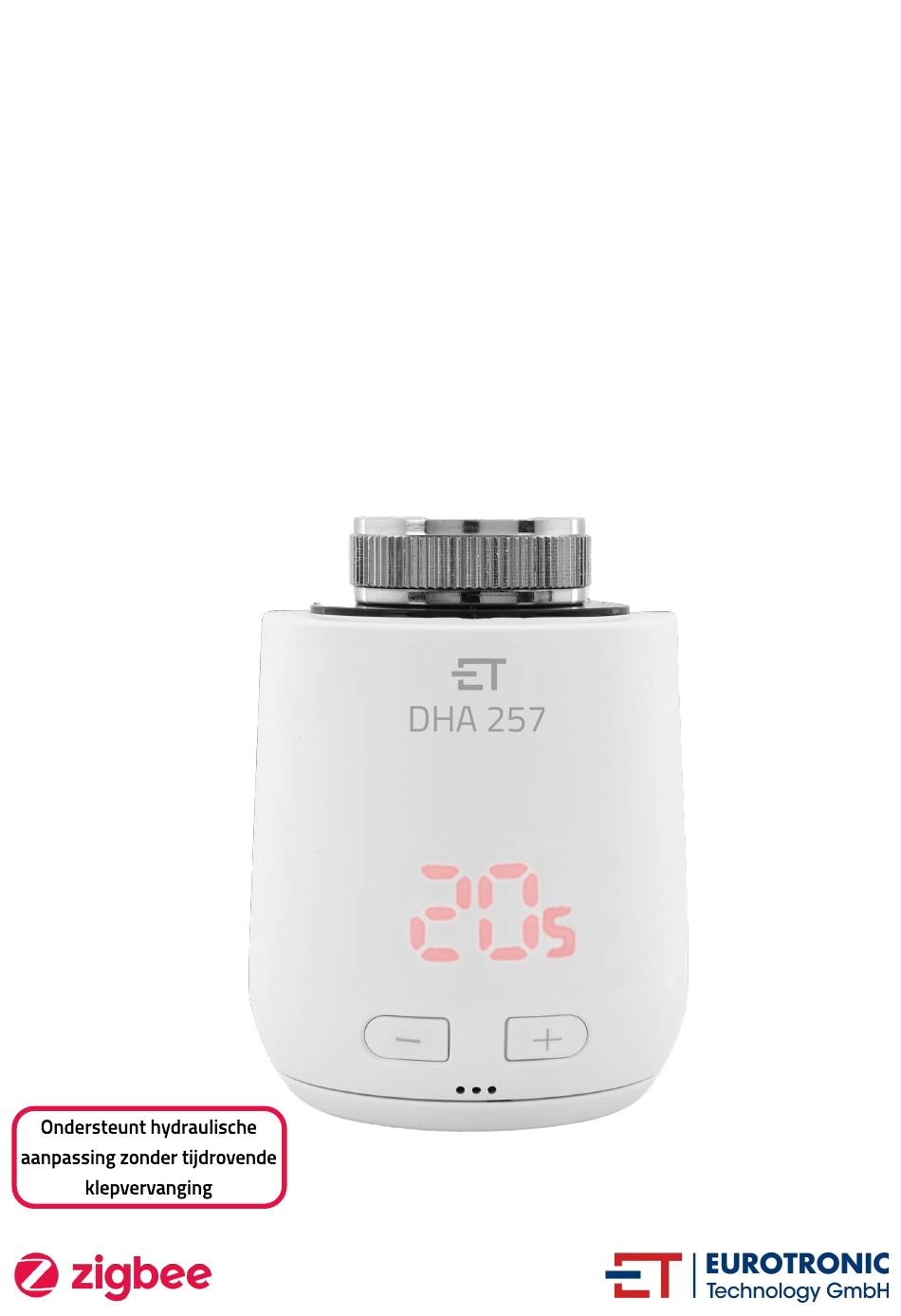

- Pagina 1 Energiebesparende regelaar Comet Zero ZigBee DHA-257 GEBRUIKSAANWIJZING...
- Pagina 2 Comet Zero ZigBee DHA-257 COLOFON Gebruiksaanwijzing: Energiebesparende regelaar Comet Zero ZigBee DHA-257 Fabrikant Stand 2024.10 Versie 1.0 / NL EUROtronic Technology GmbH Südweg 1 36396 Steinau-Ulmbach (D) Duitsland www.eurotronic.org Uitgever Ingenieurbüro FORMAT GmbH Ebertstraße 80 26382 Wilhelmshaven (D) Duitsland www.format-docu.de...
- Pagina 3 Deze gebruiksaanwijzing begeleidt u bij de ingebruikname en het gebruik van uw Comet Zero ZigBee DHA-257. Lees deze gebruiksaanwijzing aandachtig door voordat u uw Comet Zero ZigBee DHA-257 gebruikt. Bewaar deze gebruiksaanwijzing op een veilige plaats en overhandig alle documenten wanneer u het product doorgeeft aan derden.
- Pagina 4 Comet Zero ZigBee DHA-257...
-
Pagina 5: Veiligheidsinformatie
Comet Zero ZigBee DHA-257 Veiligheidsinformatie VEILIGHEIDSINFORMATIE Naast de veiligheidsinformatie in deze gebruiksaanwijzing, moeten alle andere beschikbare bronnen in acht worden genomen. De in de schriftelijke toelichtingen van het beoogde gebruik gedefinieerde toepassingsgebieden moeten in acht worden genomen. WEERGAVE VAN WAARSCHUWINGEN... - Pagina 6 Comet Zero ZigBee DHA-257 Veiligheidsinformatie WAARSCHUWINGEN Tijdens het gebruik van uw Comet Zero ZigBee DHA-257 en de bijbehorende componenten, kunnen zich gevaren voordoen die kunnen worden voorkomen door de volgende waarschuwingen in acht te nemen. WAARSCHUWING! Levensgevaar en gevaar voor ongevallen voor kleuters en kinderen! Er bestaat gevaar voor verstikking door uw apparaat en het verpakkingsmateriaal.
- Pagina 7 Comet Zero ZigBee DHA-257 Veiligheidsinformatie VOORZICHTIG! Brandwonden door hete radiatorkraan! Aanraking kan brandwonden aan de hand veroorzaken. Laat de radiator vóór montage, demontage of fouten verhelpen aan uw apparaat afkoelen. Î Draag beschermende handschoenen. Î VOORZICHTIG! Gevaar voor letsel door storing! Storingen kunnen letsel veroorzaken.
- Pagina 8 Comet Zero ZigBee DHA-257 Veiligheidsinformatie BELANGRIJK! Materiële schade en storing mogelijk! Omgevingsinvloeden kunnen de functies van uw apparaat beïnvloeden. Houd uw apparaat uit de buurt van direct zonlicht. Î Gebruik uw apparaat in een droge en stofvrije omgeving. Î Gebruik alleen originele accessoires.
- Pagina 9 Inhoud van de verpakking INHOUD VAN DE VERPAKKING Controleer de inhoud van de verpakking op volledigheid en optische en technische defecten voordat u uw Comet Zero ZigBee DHA-257 in gebruik neemt. • 1× energiebesparende regelaar Comet Zero ZigBee DHA-257 •...
-
Pagina 10: Overzicht
Zero ZigBee DHA-257 helpt u om uw verwarmingskosten effectief te verlagen. Ontwikkeling en productie zijn 100 % "Made in Germany", wat de hoogste kwaliteit en technologie garan- deert. Deze gebruiksaanwijzing helpt u om uw Comet Zero ZigBee DHA-257 eenvoudig en snel in gebruik te nemen. - Pagina 11 Comet Zero ZigBee DHA-257 Bedienings- En weergave-elementen BEDIENINGS- EN WEERGAVE-ELE- MENTEN Het volgende gedeelte beschrijft de bedienings- en weergave-elementen van uw Comet Zero ZigBee DHA- 257. Wartelmoer Display Knop + (temperatuur verhogen) Reset-knop Knop - (temperatuur verlagen)
-
Pagina 12: Bedieningselementen
0,5 °C elke 0,5 sec. Indrukken en ingedrukt houden totdat de hoogste temperatuur bereikt is of u de knop loslaat. Uw Comet Zero ZigBee DHA-257 reageert op het Indrukken en ingedrukt houden Reset-knop verwijderen van commando's van de ZigBee-control- gedurende 5 sec. -
Pagina 13: Weergave-Elementen
Comet Zero ZigBee DHA-257 Bedienings- En weergave-elementen WEERGAVE-ELEMENTEN Symbool Naam Functie Geeft een bestaande radioverbinding of een koppelingsproces aan. Radiosymbool Als het niet symbool wordt weergegeven, is er een geen radiover- binding. Koppelingsmodus Geeft de actieve koppelingsmodus aan om het apparaat met een (inclusie) ZigBee-controller te verbinden. -
Pagina 14: In Gebruik Nemen
In gebruik nemen IN GEBRUIK NEMEN Vóór montage moet u uw Comet Zero ZigBee DHA-257 met een ZigBee-netwerk verbinden. Het verbin- dingsproces heet inclusie. Verwijdering uit het netwerk wordt exclusie genoemd. Beide processen moeten door een primaire ZigBee-controller (Gateway) worden geïnitieerd. Hiervoor wordt de ZigBee-controller in de koppelings- of verwijdermodus gebracht. -
Pagina 15: Met Zigbee-Netwerk Verbinden
Comet Zero ZigBee DHA-257 In gebruik nemen MET ZIGBEE-NETWERK VERBINDEN Om de volledige functies te kunnen gebruiken, moet u uw Comet Zero ZigBee DHA-257 met een Zig- Bee-controller (Gateway) verbinden. Zorg ervoor dat aan de volgende vereisten wordt voldaan: •... -
Pagina 16: Op De Radiator Monteren
In gebruik nemen OP DE RADIATOR MONTEREN Als op het display Ad wordt weergegeven, monteert u uw Comet Zero ZigBee DHA-257 op de gewenste radiator. De montage van de Comet Zero ZigBee DHA-257 is op alle bekende klephuizen mogelijk (zie adapterlijst onder www.eurotronic.org/service/faq). - Pagina 17 Comet Zero ZigBee DHA-257 In gebruik nemen Plaats uw Comet Zero ZigBee DHA-257 op de radiator en draai de wartelmoer met de klok mee. U hebt uw Comet Zero ZigBee DHA-257 succesvol gemonteerd. Î Na de montage start u de aanpassing, zie paragraaf 5.4 Aanpassen op pagina 18>.
-
Pagina 18: Aanpassen
Na een succesvolle montage kan uw Comet Zero ZigBee DHA-257 met de aanpassing beginnen. Voorwaar- de hiervoor is dat op het display van uw Comet Zero ZigBee DHA-257 Ad wordt weergegeven. Houd voor het starten van de aanpassing tegelijkertijd de knop + en de knop - op uw Comet Zero Zig- Bee DHA-257 ongeveer 3 seconden ingedrukt. -
Pagina 19: Bediening En Functies
BEDIENEN HANDMATIGE BEDIENING Met de knoppen op uw Comet Zero ZigBee DHA-257 is een handmatige aanpassing van de temperatuur mogelijk. Het temperatuurbereik is 8 - 28 °C. Als de temperatuur verder wordt verhoogd of verlaagd, schakelt uw Comet Zero ZigBee DHA-257 over naar de boost- of Uit-modus. -
Pagina 20: Andere Functies
Comet Zero ZigBee DHA-257 automatisch geactiveerd. Op het display wordt -- weer- gegeven. In dit geval opent uw Comet Zero ZigBee DHA-257 de klep totdat de temperatuur tot boven 8 °C is gestegen. Hierdoor wordt bevriezing van de radiatoren voorkomen. -
Pagina 21: Zigbee-Verbinding Verbreken
Comet Zero ZigBee DHA-257 Bediening en functies ZIGBEE-VERBINDING VERBREKEN Het kan nodig zijn om de verbinding tussen uw Comet Zero ZigBee DHA-257 en uw ZigBee-controller te verbreken. Zorg ervoor dat aan de volgende vereisten wordt voldaan: • De batterijen in uw Comet Zero ZigBee DHA-257 zijn geplaatst. -
Pagina 22: Resetten Naar Fabrieksinstellingen
Comet Zero ZigBee DHA-257 Bediening en functies RESETTEN NAAR FABRIEKSINSTELLINGEN In geval van problemen kan het helpen om uw Comet Zero ZigBee DHA-257 naar de fabrieksinstellingen te resetten. Open het deksel van het batterijvak. Houd de Reset-knop in het batterijvak ingedrukt. -
Pagina 23: Uitgebreide Bediening Zigbee
Comet Zero ZigBee DHA-257 Uitgebreide bediening ZigBee UITGEBREIDE BEDIENING ZIGBEE Het volgende gedeelte beschrijft de geavanceerde bediening van uw Comet Zero ZigBee DHA-257 via de verbonden ZigBee-controller. INFORMATIE Meer informatie over de bediening via ZigBee vindt u in de gebruiksaanwijzing voor uw ZigBee-con- troller. -
Pagina 24: Configuratie Van De Stroomvereisten
Comet Zero ZigBee DHA-257 Uitgebreide bediening ZigBee CONFIGURATIE VAN DE STROOMVEREISTEN Read/Write Manufacturer Reportable Cluster Attribute Attr. ID Default Value Data Type (R/W) Specific (Y/N) (Y/N) PowerConfigu- ration Battery Charge 0x0021 0x00 0x20 (int8u) Remaining Battery Size 0x0031 0x03 (AA) - Pagina 25 Comet Zero ZigBee DHA-257 Uitgebreide bediening ZigBee ATTRIBUUT VAN DE SW BUILD ID Dit attribuut geeft de firmwareversie van uw Comet Zero ZigBee DHA-257 aan. Bij elke publicatie van een nieuwe firmware wordt de waarde van dit attribuut bijgewerkt. PI WARMTEVRAAG ATTRIBUUT Het attribuut kan alleen worden gelezen (Read).
-
Pagina 26: Demonteren
Comet Zero ZigBee DHA-257 Demonteren DEMONTEREN Indien nodig, kunt u uw Comet Zero ZigBee DHA-257 van de radiatorkraan demonteren. Zorg ervoor dat aan de volgende vereisten wordt voldaan: • De batterijen in uw Comet Zero ZigBee DHA-257 zijn geplaatst. •... -
Pagina 27: Problemen Oplossen
Comet Zero ZigBee DHA-257 Problemen oplossen PROBLEMEN OPLOSSEN Er kunnen problemen optreden met uw Comet Zero ZigBee DHA-257. De volgende informatie helpt u bij het oplossen van fouten. Probleem Oorzaak Oplossing De koppeling met de ZigBee-con- • Druk op een willekeurige knop. -
Pagina 28: Reiniging En Opslag
Reiniging en opslag 10 REINIGING EN OPSLAG Schakel uw Comet Zero ZigBee DHA-257 uit en verwijder de batterijen als u uw Comet Zero ZigBee 257 langere tijd niet gebruikt. Bewaar uw Comet Zero ZigBee DHA-257 op een droge, stofvrije plaats. -
Pagina 29: Bijlage
Bijlage 11 BIJLAGE De volgende paragrafen bevatten informatie over technische gegevens, klantenservice en andere juridische informatie. 11.1 TECHNISCHE GEGEVENS De volgende lijst bevat de technische gegevens van uw Comet Zero ZigBee DHA-257: Naam Comet Zero ZigBee DHA-257 700257 Artikelnummer EAN-nummer... -
Pagina 30: Overzicht Van De Adapters
Het volgende overzicht bevat informatie over de kleppen en de benodigde adapters. Inbegrepen bij uw Comet Zero ZigBee DHA-257 zijn de adapters voor Danfoss RAV, Danfoss RA en Danfoss RAVL. Bij gebruik van de adapter Danfoss RAV moet de RAV-pen op de klepstoter worden geplaatst. - Pagina 31 Comet Zero ZigBee DHA-257 Bijlage INFORMATIE Verwijder de verbindingsstukken van de plastic adapters (zie afbeelding) voordat u een van de meege- leverde adapters gebruikt. Gebruik bij de adapters Danfoss RAV en Danfoss RA de meegeleverde bout en moer. VOORZICHTIG! Gevaar voor snijletsel! De meegeleverde adapters en de stoterverlenging zijn door plastic verbindingsstukken met elkaar verbonden.
-
Pagina 32: Ondersteuning En Contact
Comet Zero ZigBee DHA-257 Bijlage 11.3 ONDERSTEUNING EN CONTACT Voor technische ondersteuning kunt u contact met ons opnemen. Wij helpen u graag verder met uw vraag: Telefoon: +49 (0) 6667 91847- 0 E-mail: support@eurotronic.org EUROtronic Technology GmbH Klantenservice:: Südweg 1... -
Pagina 33: Garantieverklaring
11.5 VEREENVOUDIGDE VERKLARING VAN OVEREENSTEM- MING Hierbij verklaart EUROtronic Technology GmbH dat het draadloze systeem Comet Zero ZigBee DHA-257 voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internetadres: https:/ /eurotronic.org/service/downloads 11.6 GARANTIEVERKLARING... - Pagina 34 EUROtronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Duitsland www.eurotronic.org...
