Inhoudsopgave
9
|
De installatie van de binnenunit voltooien
9.3 Binnenunit op de montageplaat bevestigen
9.4 Unit sluiten
9.4.1 Voorrooster weer aanbrengen
9.4.2 Servicedeksel sluiten
Uitgebreide handleiding voor de installateur
46

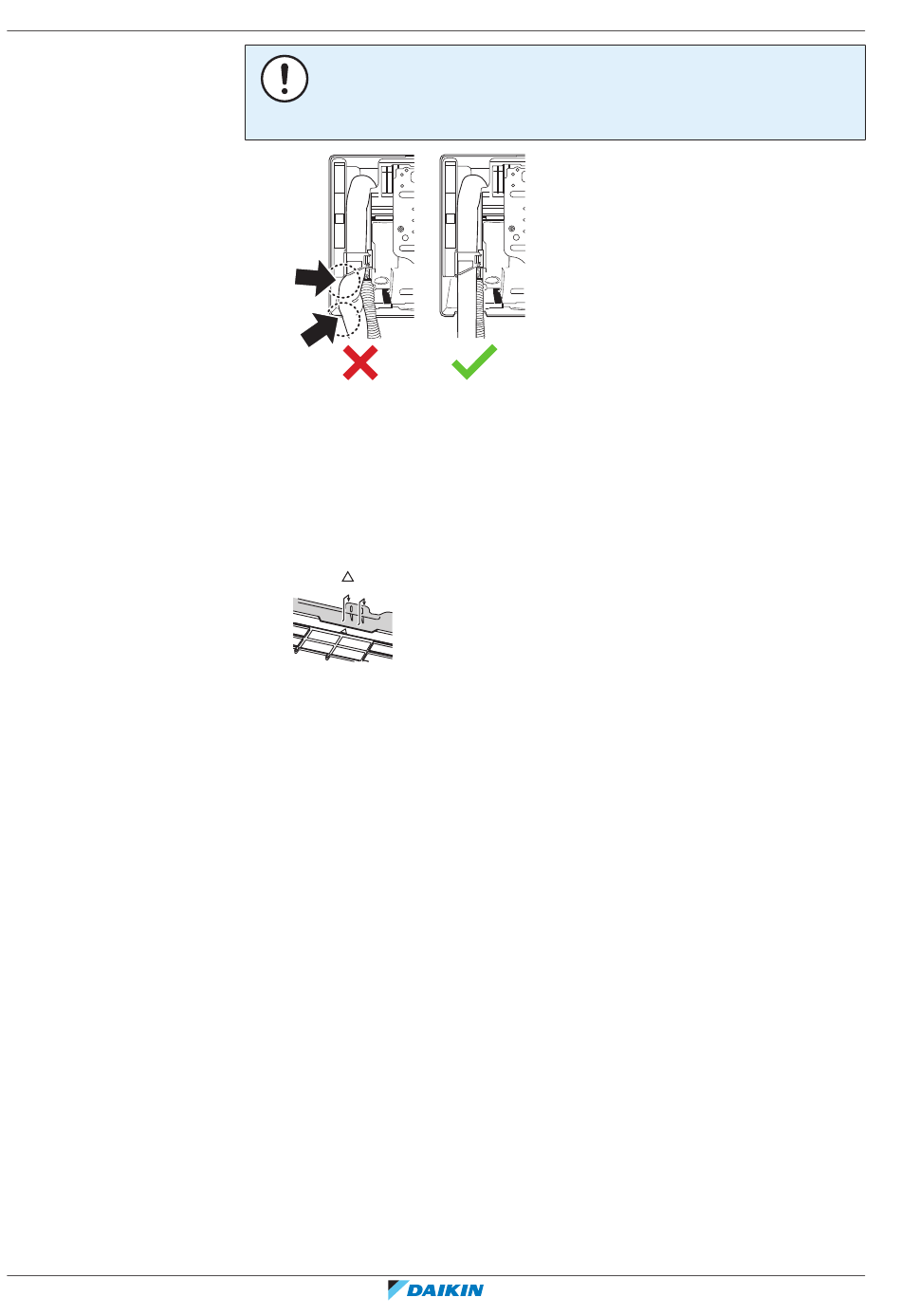

OPMERKING
▪
Buig de koelmiddelleidingen NIET.
▪
Duw de koelmiddelleidingen NIET op het onderframe of het voorrooster.
2 Voer de afvoerslang en de koelmiddelleiding door de muuropening en dicht
het gat af met stopverf.
1 Plaats de binnenunit op de haken van de montageplaat. Maak hierbij gebruik
van de " "-aanduidingen.
2 Duw het onderframe van de unit met beide handen op de onderste haken van
de montageplaat. Let op dat de draden NIET vastgeklemd geraken.
Opmerking: Let op dat de kabel tussen de units NIET geklemd geraakt in de
binnenunit.
3 Duw met beide handen op de onderste rand van de binnenunit tot de unit
goed vastzit achter de haken van de montageplaat.
4 Maak de binnenunit vast aan de montageplaat met 2 bevestigingsschroeven
van de binnenunit M4×12L (accessoire).
1 Installeer het voorrooster en zorg dat de 3 bovenste haken goed vastzitten.
2 Draai de 2 schroeven vast en breng de 2 schroefafdekkingen weer aan.
3 Plaats de klep terug.
4 Steek de kabelbundel weer in de connector en maak hem vast met de
draadklem.
5 Sluit het voorpaneel. Zie
1 Breng het servicedeksel weer aan op de unit.
"9.4.4 Voorpaneel
sluiten" [
4
47].
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikin kamerairconditioner
4P518023-3K – 2022.05
